如何從零開始使用DRX

2013-05-22 by:廣州有限元分析、培訓中心-1CAE.COM 來源:仿真在線

DRX與AutoCAD的ARX相類似,是中望CAD專用的二次開發接口,能夠兼容ARX。以往中望CAD版本的DRX不支持自定義實體創建,如今在新推出的中望CAD 2008i 中,可以用DRX創建自定義實體了。這實在是一個振奮人心的好消息!本人曾經是AutoCAD的老用戶,常用ARX進行二次開發,不久前轉為使用中望CAD,以前用ARX開發的應用程序現在可以順利移植到中望CAD平臺上了。移植工作的順利完成,省去了許多改寫程序的工作,節約了時間,極大地方便了工作。懷著激動的心情,我想與所有同樣期待著完善的DRX的用戶以及更多的不曾使用DRX的用戶一起分享這份喜悅。為了讓更多的用戶開始了解、使用并一同分享DRX開發,在此向大家奉獻一個簡短的DRX使用指南,希望有所幫助,也同時籍此表達我的興奮和愉悅。

    創建一個DRX文件,需要使用編譯軟件。在本簡易使用指南中,以Microsoft Visual C++. NET 2003為例。以下通過一個例子來介紹開發一個可供中望CAD調用的DRX應用程序的最基本的步驟。
    在這個例子中,我們將要開發一個具有如下功能的程序:
    在命令行中輸入"hello",將會出現提示:"I like the enhanced DRX of ZWCAD!"

    步驟:
    1、啟動Microsoft Visual C++. NET 2003. 從菜單欄選擇"文件">>"新建">>"項目"。

如何從零開始使用DRXautocad資料圖片1

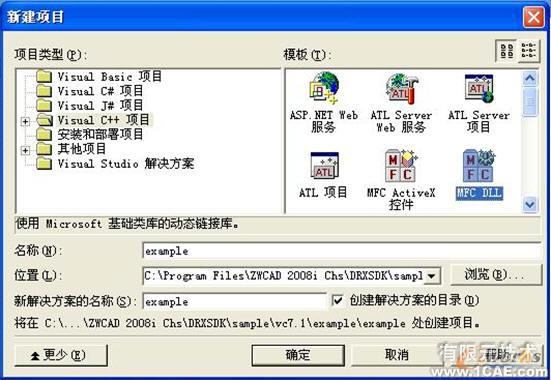

    2、在"新建項目"對話框中,從"項目類型"中選取"Visual C++ 項目",在右邊的"模板"中選取"MFC DLL"。將工程命名為"example",指定路徑:
    C:\Program Files\ZWCAD 2008i Chs\DRXSDK\sample\vc7.1
    點擊"更多",然后選中"創建解決方案的目錄"復選框。
    點擊"確定"。

如何從零開始使用DRXautocad資料圖片2

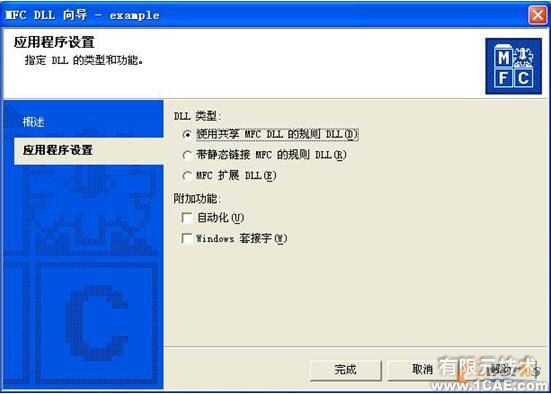

3、在"MFC DLL 向導-example"對話框中,選取"應用程序設置",然后選擇"使用共享MFC DLL 的規則DLL",點擊"完成"。

如何從零開始使用DRXautocad資料圖片3

4、進行環境設置。

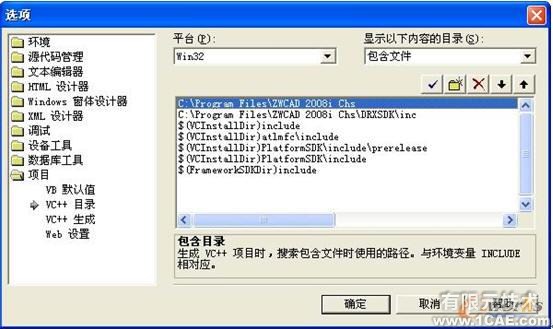

    (1)從菜單欄選取"工具">>"選項"。在左邊方框中選擇"項目"下的"VC++ 目錄",然后在右邊的"顯示以下內容的目錄"下拉列表中選取"包含文件"。添加中望CAD的 Include 頭文件所在的路徑和 drxlib.drx所在的路徑:
    C:\Program Files\ZWCAD 2008i Chs
    (drxlib.drx 的路徑)
    C:\Program Files\ZWCAD 2008i Chs\DRXSDK\inc
    (ZWCAD頭文件的路徑)

如何從零開始使用DRXautocad資料圖片4

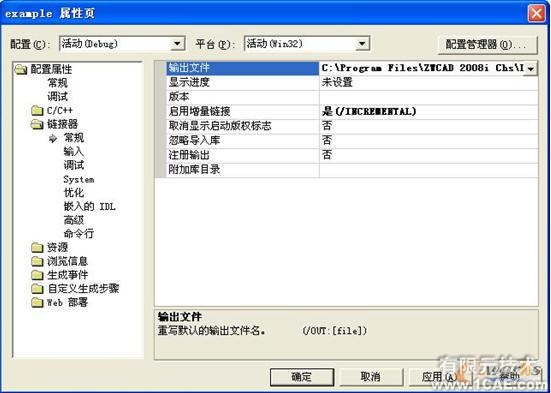

    (2)從菜單欄中,選取"項目">>"屬性"。在"example屬性頁"對話框的左邊方框中選擇"連接器"下的"常規",然后在右邊輸出文件一欄指定輸出文件的保存路徑:
    C:\Program Files\ZWCAD 2008i Chs\DRXSDK\sample\vc7.1\example\example\debug\example.drx
    (注:要將文件后綴改為.drx)
    點擊"確定"。

如何從零開始使用DRXautocad資料圖片5

    4、編輯example.cpp文件。
    文件開頭部分應添加如下代碼以調用中望CAD的頭文件。
    #include "../../../../inc/drx.h"
    #include "../../../../inc/inclib.h"
    #include "../../../../inc/incEntry.h"
    (注:"../"代表從當前文件夾向上一級搜尋,"../"的個數應注意與前面所設置的文件路徑相匹配。比如,"../../../../inc/drx.h" 表示從當前文件所在文件夾向上搜尋到DRXSDK文件夾,然后向下搜尋,直到找到drx.h)

    以下代碼為該應用程序的主要部分,添加在模板文件已有代碼之后。
    DRXLOAD("hello","example","drx_cmd_example",drx_cmd_example);
    void drx_cmd_example()
    {
        odre_prompt("\n I like the enhanced DRX of ZWCAD!");
    }

    (注:DRXLOAD 用于裝載函數。"hello"是命令名,"example"是組名,"drx_cmd_example"是執行命令的函數名稱。"void"用于定義執行命令的函數。)

    5、從菜單欄選取"生成">>"生成解決方案",即可生成example.drx文件。

    6、在中望CAD中調用example.drx
    (1)啟動中望CAD。在命令欄中輸入"drx",將出現以下提示:
    "載(L)/卸載(U)/命令(C)/選項(O):"
    (2)通過載/卸載DRX"對話框加載example.drx,然后點擊"關閉"。
    (3)在命令欄中輸入"hello",我們將看見以下提示:"I like the enhanced DRX of ZWCAD!"
