Abaqus在建筑工程中的應用

一、高層建筑結構的振型分析

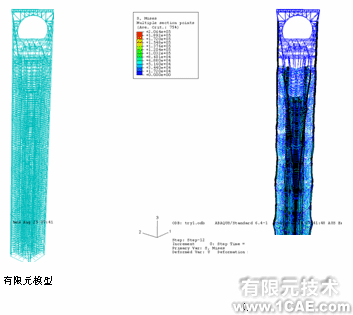

  Abaqus提供了兩種求解振型的方法:Lanczos方法和Subspace兩種方法,兩種方法各有優缺點,分別實用于規模較大,頻率提取多的結構和規模小,頻率提取少的結構。下圖是某高層建筑的振型圖。

二、高層剪力墻彈塑性動力分析

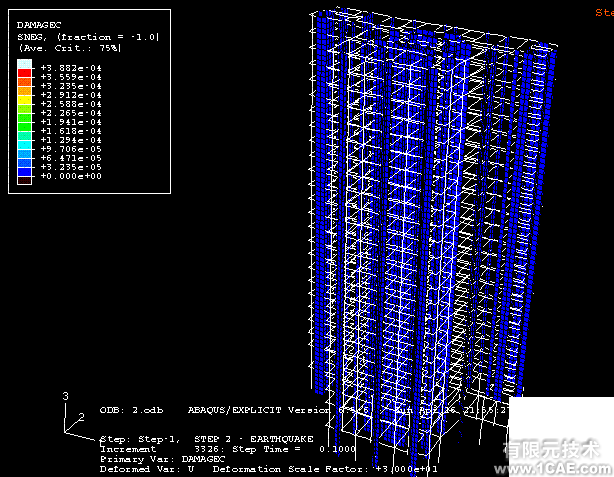

在彈性階段的分析中,一般忽略混凝土剪力墻塑性特性,按彈性殼單元計算,細分后的殼單元大小一般為1~2m,按每個節點6個自由度計算,一棟70m高的剪力墻高層結構便可達到數萬個自由度的計算規模。下圖是某高層建筑剪力墻彈塑性分析結果。

剪力墻結構抗震分析

三、框架結構地震響應分析

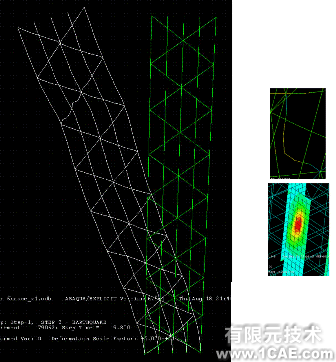

針對動力學問題,尤其地震響應,Abaqus既采用隱式動力學算法,同時也可以進行顯式動力學分析,在時域內對結構的響應問題進行分析。下圖分別是世界第二、中國第一高層建筑——環球金融中心地震響應分析結果。

環球金融中心地震響應分析

四、深圳某民用住宅轉換層抗震分析

五、某博物館結構有限元分析

六、鋼結構抗震分析
