Dynaform計算時動力效應問題解決方法

2016-11-16  by:CAE仿真在線  來源:互聯網

DynaForm再進行翻邊等計算的時候,如果不注意參數的設置,經常會出現所謂的動力效應問題,表面現象就是本來翻邊的邊應該是直的,但是實際的解決是彎曲或者扭曲了;出現這些問題是在計算時,軟件人為的調快了沖壓的速度以加快計算的速度,如果是拉延計算問題不是很大,單是再做一些折彎或者翻邊時,反而經常容易出現問題,如下圖:一個普通的折彎件出現下圖所示的問題:

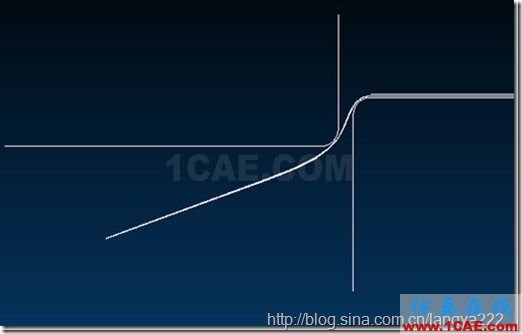

在沖壓速度為5000mm/S時,時間步長和網格合理及其他都合理設置的情況下 結果如下:

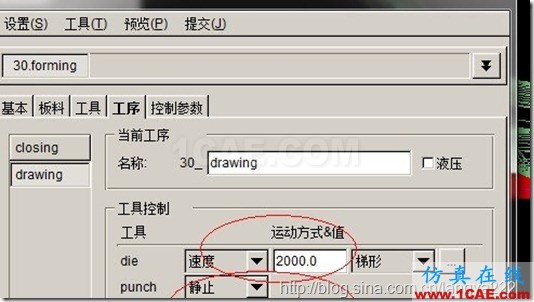

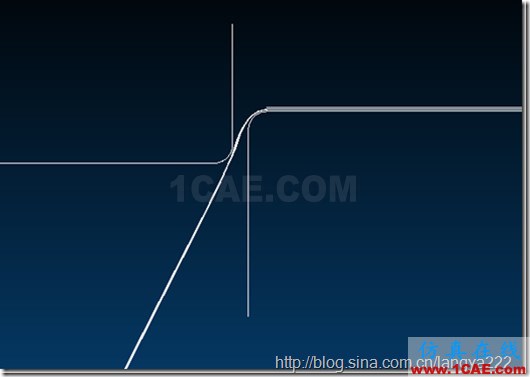

如果是以2000mm/s計算時,時間步長和網格合理及其他都合理設置的情況下結果如下:

通過這個簡單的對比,我們就知道,以5000mm/S計算時的結果是不準確的,而以2000mm/s的計算是比較匹配顯示結果的。

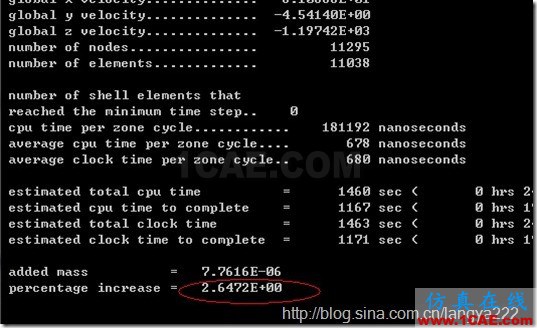

產生這種問題的原因是質量縮放出了問題了,建議在模擬計算開始一段時間后,在求解器窗口,輸入CTRL+C,sw2,查看Percentage increase 如果此數值不大于20%,則可接受,如果大于,則需要調整速度;

問題的解決辦法:

1:設置合理的網格,網格不能過大,也不能過小,均勻一致

2:速度控制在2000mm/S以下

3:時間步長不能太大,這建議自動計算;

出現問題后,通過更改以上的數值,就可以解決動力效應問題
