關于DynaForm的接觸偏置

2016-11-15  by:CAE仿真在線  來源:互聯網

在dynaform中,當使用接觸偏置時,偏置的方向和工具的單元法向相關,一般在dynaform的接觸偏置設置中是(-2.2×t),其中,t為板料厚度,負號表示偏置的方向和工具單元法向相反,至于為什么是2.2而不是1.1,這和dyna的接觸算法有關,實際在計算是是按1.1t處理的,這方面的資料我以前看到過,但是暫時找不到了,等找到了再補上來。

另外在dynaform中,不管你在前處理里面怎么設置單元法向,在寫dyna計算卡片時,工具的單元法向都和工具的運動方向相同,這也是為什么偏置(-2.2×t)總是正確的原因。

下面附兩種圖,讓大家更好的理解接觸偏置和物理偏置

先看接觸偏置

圖3

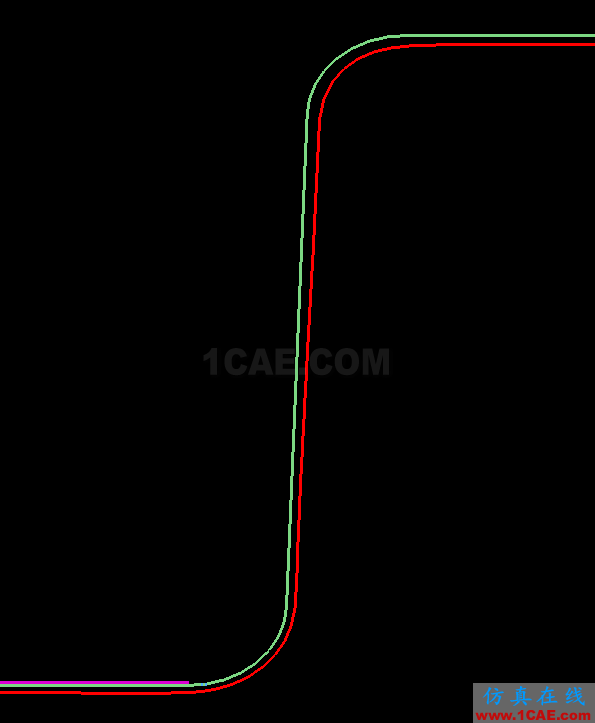

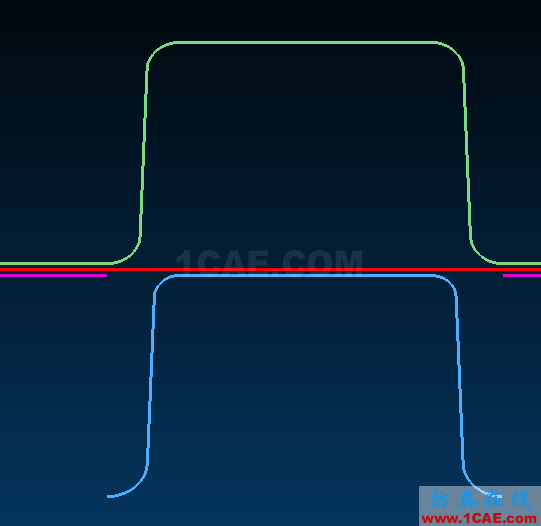

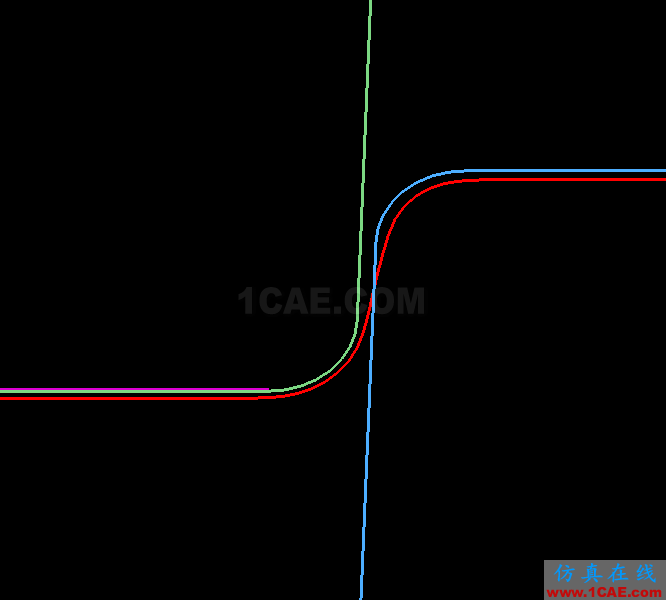

上面是以dynaform入門教程中S_rail成形仿真為例,講接觸偏置,上面是成形截面圖,這里例子中以凹模曲面為基準,也就是說凸模和壓邊圈使用了接觸偏置,偏置方向和凸模和壓邊圈單元法向相反(工具單元總和其運動方向一致),由這3張圖,我們可以對接觸偏置有一個直觀的理解,其中紅色線是坯料截面線,圖中可見,成形結束時,凸凹模即壓邊圈的單元是重合的,板料截面線已經到了凸模和壓邊圈的截面線下方,這是因為在這個例子中,真的凸模和壓邊圈是以從凹模上面復制的單元向下偏置1.1t料厚得到的。

下面幾張圖為物理偏置

圖 5

圖6

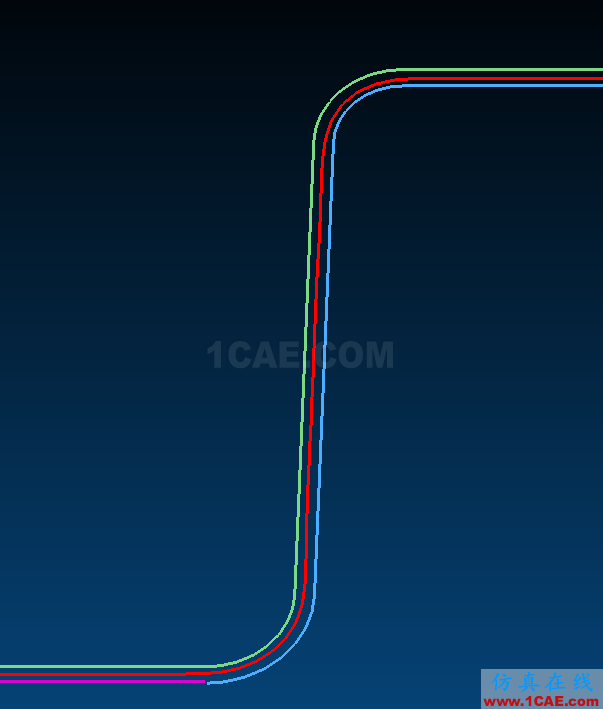

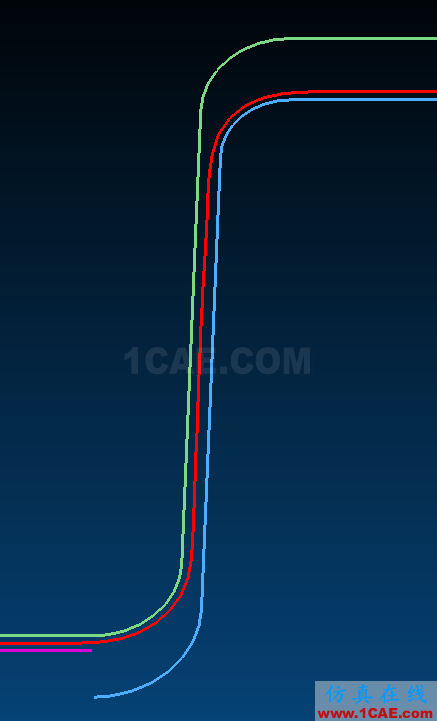

圖4-6的工具型面為物理偏置,即以真實型面作為接觸面,可見最后板料是在工具之間的,這點和接觸偏置是有區別的。
