【Hypermesh】三鍵槽軸的六面體網格劃分

2016-10-18  by:CAE仿真在線  來源:互聯網

 網格劃分前的準備

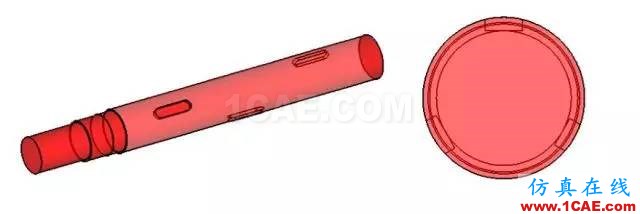

幾何模型

工具h(yuǎn)ypermesh 12.0

思路1 剛看到這個零件,我的第一反應是用一個圓從底面將它切割成內外兩部分

step1對于內圓柱,在端面作2D網格然后拉伸;

step2對外環,基于內圓柱的柱面網格進行向外映射。

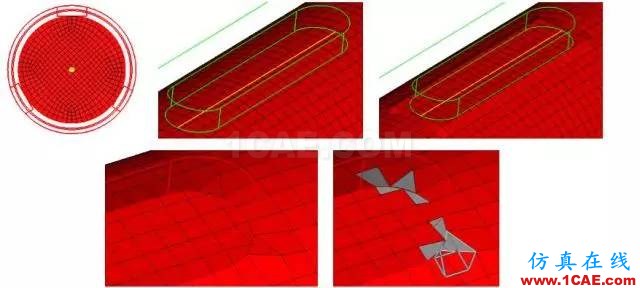

該方法需要注意的地方是在鍵槽部位,網格與幾何不匹配,執行第二步操作之前,我們要首先將單元節點與鍵槽底面進行associate。但是這個方法很快就走進死胡同里去了,想要將工整的四邊形網格與圓弧進行匹配,哈哈太天真了。下面高亮顯示的六面體單元,單元質量簡直就是不能再差,甚至有非法單元。

當然也可以先進行向外映射,再使用hypermorph對網格進行變形,網格質量相比手動associate節點而言得到很大改善,沒有非法單元,但是仍有部分網格質量不過關。這是將四邊形網格與圓弧進行匹配必然會存在的問題。

思路1 操作步驟

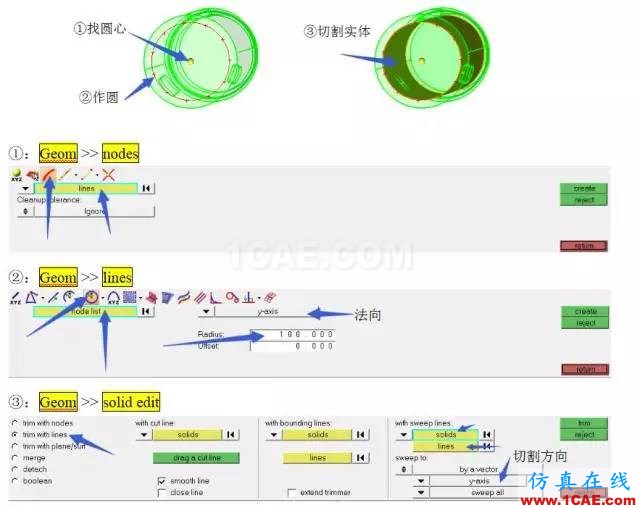

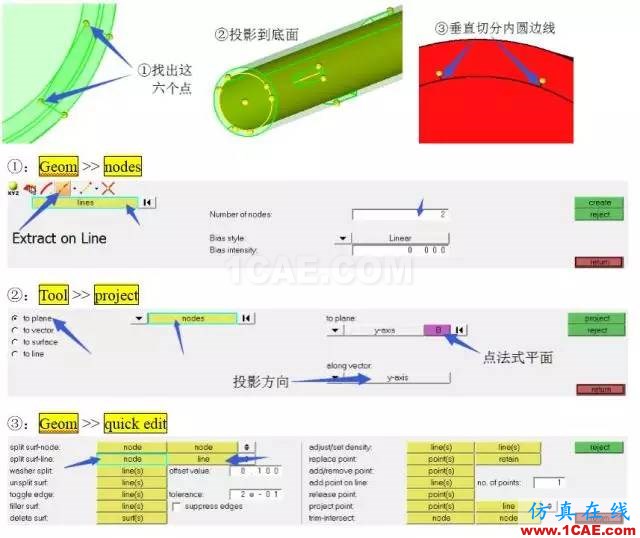

1底面作圓,切割實體

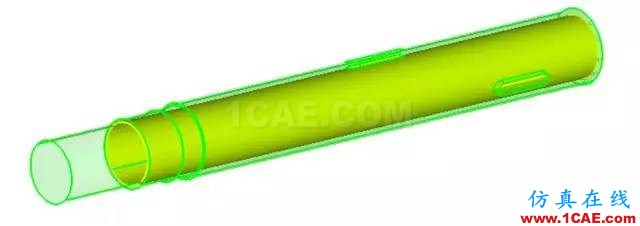

2切分底面內圓的邊線

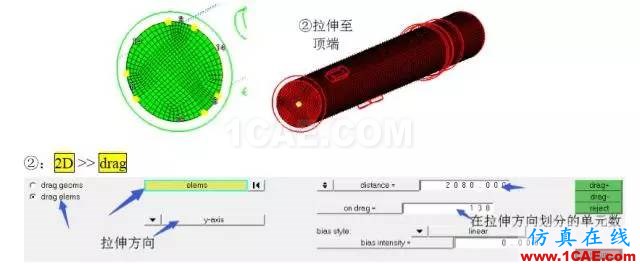

3劃分內圓柱體網格

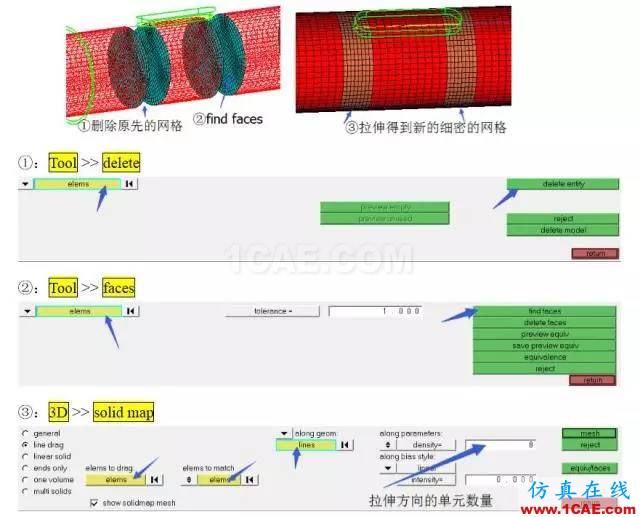

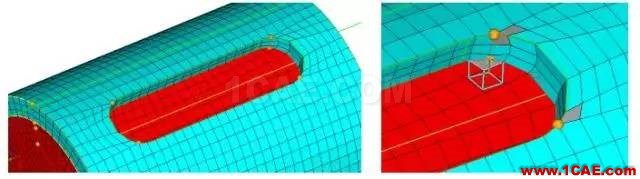

4細化鍵槽圓弧處的網格

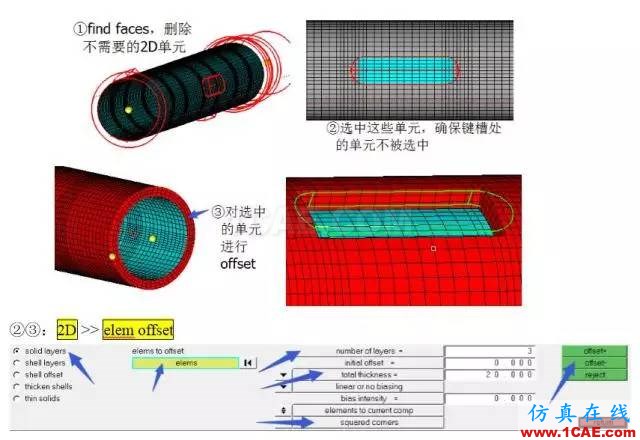

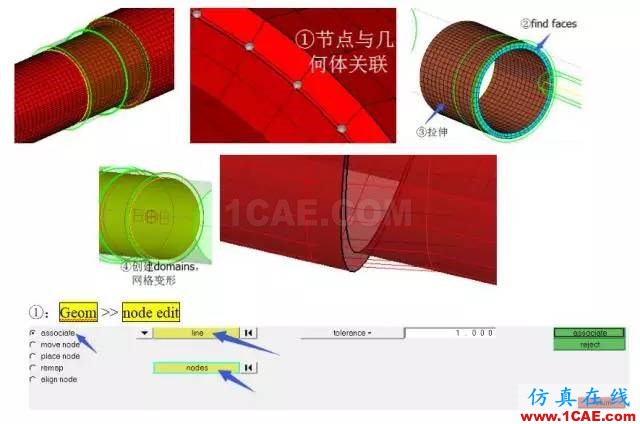

5圓柱體外表面網格向外映射

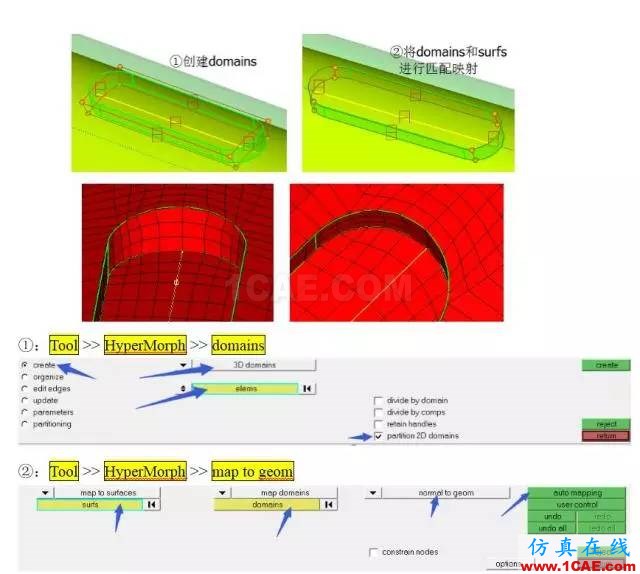

6鍵槽處的網格變形

7最后處理剩余部分

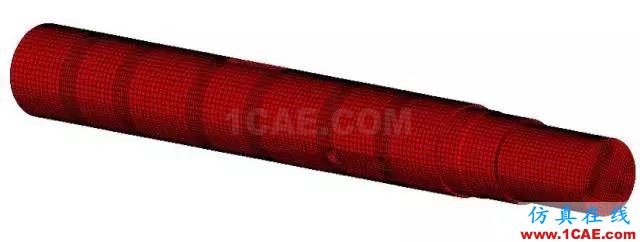

8完成

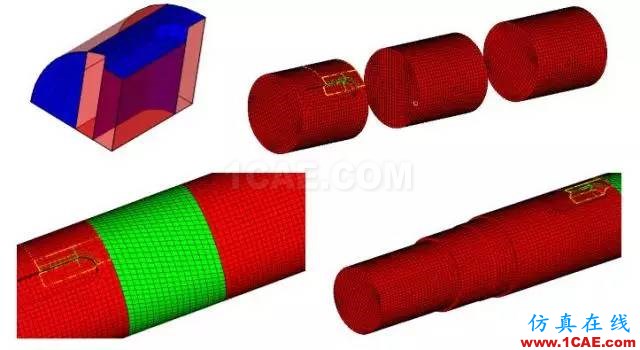

思路2

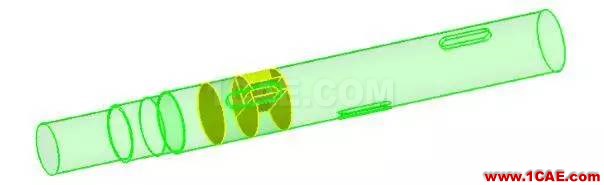

step1對切割的最小實體進行網格劃分,然后通過復制、鏡像、平移、旋轉操作得到三段包含鍵槽的網格;
step2連接三段網格的中間處;
step3用拉伸操作得到首尾網格。

與思路1相比,這種方法得到的網格的單元質量很好,但是耗時較長。

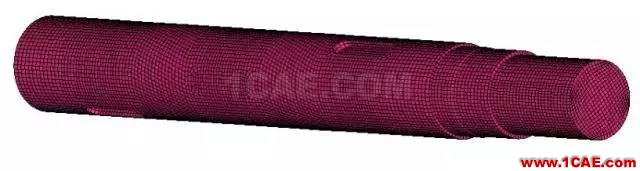

思路2 操作步驟略   完成效果如下圖

打賞5元即可獲得網格源文件進行學習
