【志遠帶你飛】Chapter2——Hypermesh

2016-11-07 by:CAE仿真在線來源:互聯網

HyperWorks是一套杰出的企業級CAE仿真平臺解決方案,它整合了一系列一流的工具,包括建模、分析、優化、可視化、流程自動化和數據管理等解決方案,在線性、非線性、結構優化、流固耦合、多體動力學、流體動力學等領域有著廣泛的應用。HyperWorks包含了許多模塊,在車隊方面我們用到的也只是其中一部分模塊,而Hypermesh就是我們用的最多的模塊也是HpyerWorks的核心模塊。

話不多說,前方高能,各位看官let`s go!

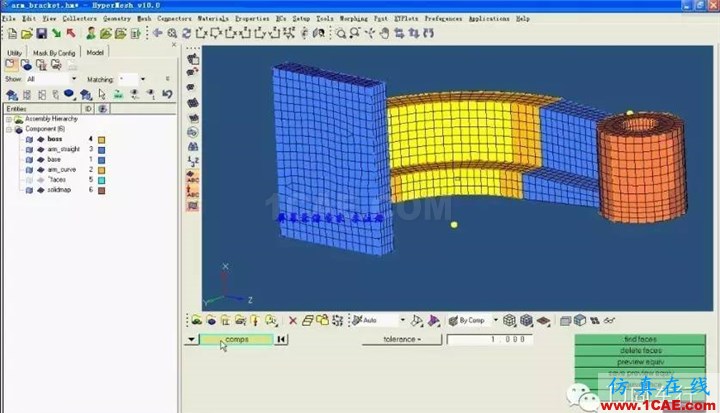

【志遠帶你飛】Chapter2——Hypermeshhypermesh培訓教程圖片1

Hypermesh強在哪里!!在CAE工程技術領域, Hypermesh最著名的特點是它所具有的強大的有限元網格劃分前處理功能。一般來說,CAE分析工程師80%的時間都花費在了有限元模型的建立,修改和網格劃分上,而真正的分析求解時間是消耗在計算機工組站上,所以采用一個功能強大,使用方便靈活的有限元前后處理工具,對于提高有限元分析工作的質量和效率具有十分重要的意義。為此我們選擇Hypermesh作為我們車隊的輔助設計工具,為我們設計的車輛進行靜態、模態以及復合材料鋪層的分析和優化設計,從而更好的實現輕量化和降低成本。

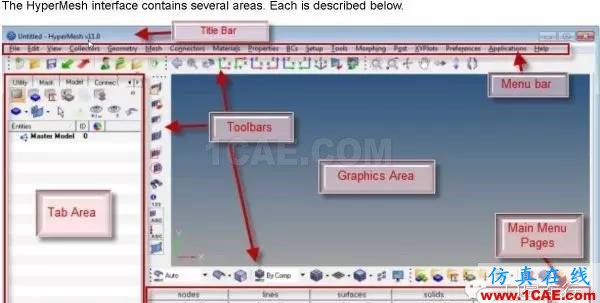

【志遠帶你飛】Chapter2——Hypermeshhypermesh培訓教程圖片2

下面我就來談談關于學習Hypermesh的一些經驗。Hypermesh這款軟件對于初學者來講可能有一定的難度,首先它的基本操作方式對于習慣了CAD軟件的同學們來講可能有些麻煩,因為它的快捷鍵基本上都要配合Ctrl鍵來使用。其次軟件是全英文版的(包括幫助文檔),這也對初學者造成了一定的障礙。但一旦你入門之后就會發現這東西其實很簡單。主要是要做到以下兩點

1掌握網絡的劃分我們要用Hypermesh做的大部分事情就是為我們在CAD軟件中設計的實體或者曲面模型進行有限元分析的前處理,也就是網格的劃分。而網格劃分的好壞直接影響到計算機的求解精度,也就是我們得到的分析結果的可靠性,所以用好Hypermesh的關鍵就在于劃分網格的技巧,當你能夠畫出一堆漂亮的網格那么之后的事情就水到渠成了。但是網格劃分的技巧沒有什么固定的方法,關鍵在于多練習和積累經驗,同樣一個模型可能有無數種劃分網格的方法,所以對于初學者來講找到合適的網格劃分方法是比較困難的。我建議大家在一開始的時候不需要過分追求網格的質量,只要保證計算不出錯就好,當你有了一點建模經驗之后你就可以去看一些畫網格技巧的教學視頻,這會讓你受益匪淺,原來還能這樣畫!再然后就是自己慢慢練習,慢慢的當你看到一個模型后就會有一個大概的網格劃分思路,這樣你畫網格的效率會提高不少。但是在這里要告訴大家,畫網格是一個極其考驗耐心的過程,除非你能一次把網格畫的很完美,否則你就要不斷的修改重畫,就好比在Catia里修改樣條線一樣,過程很痛苦但效果很明顯。

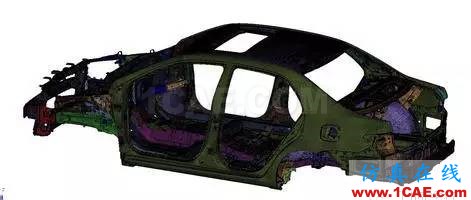

【志遠帶你飛】Chapter2——Hypermeshhypermesh培訓教程圖片3

掌握靜態分析的建模流程當你學會了畫網格你已經成功了一半。然后你需要掌握一個基本的靜態分析的建模流程,之所以說靜態分析是因為它的建模過程是最簡單的,而有限元分析的建模過程大同小異,當你學會了做一個靜態分析,學其他的東西就會容易許多。Hypermesh的靜態分析建模大致過程分為:分割實體或曲面、幾何清理、劃分網格、創建網格屬性、創建和分配材料、建立約束和載荷、建立工況、提交計算等。一開始你必須對這個建模過程足夠的熟悉,清楚每一步是在做什么,否則照著步驟往下走過不了多久你就忘了。當你腦海中有了這個流程以后你的建模過程就會變得非常順利的快速。
