【經驗分享】Hypermesh中如何快速給component賦屬性

2016-11-04  by:CAE仿真在線  來源:互聯網

有時候客戶要求一個component對應一個屬性,還要求component編號和屬性編號一致。如何快速的實現這個要求,過程如下:



一、對每個component進行命名。如材質,厚度等信息。


【經驗分享】Hypermesh中如何快速給component賦屬性hypermesh分析圖片1

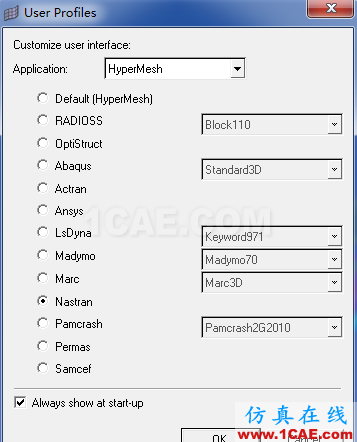

二、把求解器從LS-DYNA切換為Nastran。



【經驗分享】Hypermesh中如何快速給component賦屬性hypermesh技術圖片2

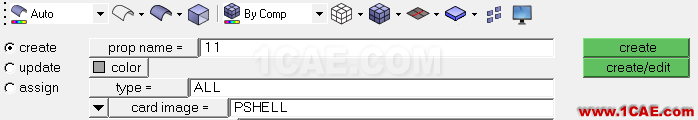

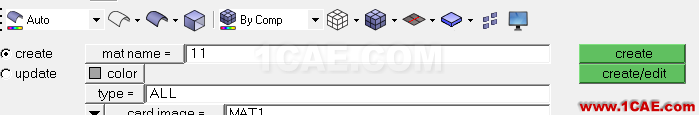

三、在Nastran求解器中,隨意創建一個材料和屬性,并把材料和屬性賦給所以的component。


【經驗分享】Hypermesh中如何快速給component賦屬性hypermesh技術圖片3

【經驗分享】Hypermesh中如何快速給component賦屬性hypermesh技術圖片4

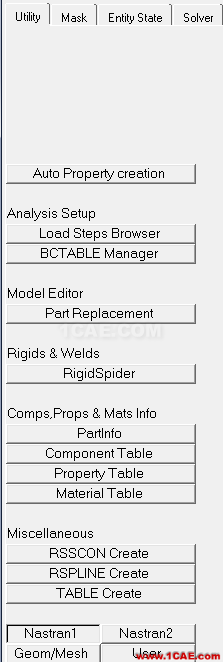

四、點擊utility->Auto Property creation。


【經驗分享】Hypermesh中如何快速給component賦屬性hypermesh應用技術圖片5

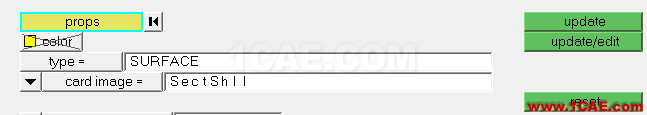

五、切換到LS-DYNA求解器,刪除材料,更新屬性。



【經驗分享】Hypermesh中如何快速給component賦屬性hypermesh應用技術圖片6


六、點擊Model,可以以屬性搜索,然后給搜索出來的component賦屬性/材料。


【經驗分享】Hypermesh中如何快速給component賦屬性hypermesh應用技術圖片7

注:這樣做完之后就不能再從新編號了。
