搜索大孔周圍的網格調整（Hypermesh基礎入門 12）
2017-04-21 by:CAE仿真在線 來源:互聯網
通過F11或下圖方式打開,quick edit來編輯網格
通過quick edit里的

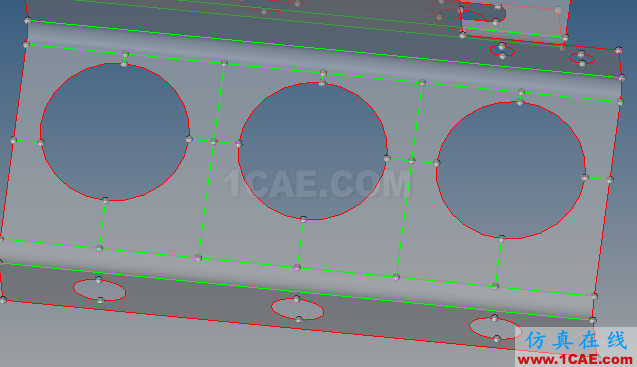

將孔周圍分成四個區域
進入automesh
網格類型選用四邊形

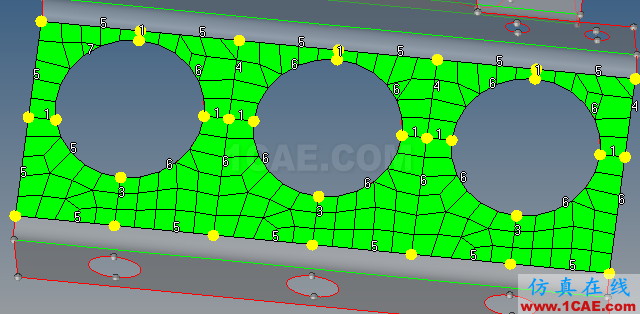

選中孔周圍的四個區域,重新mesh

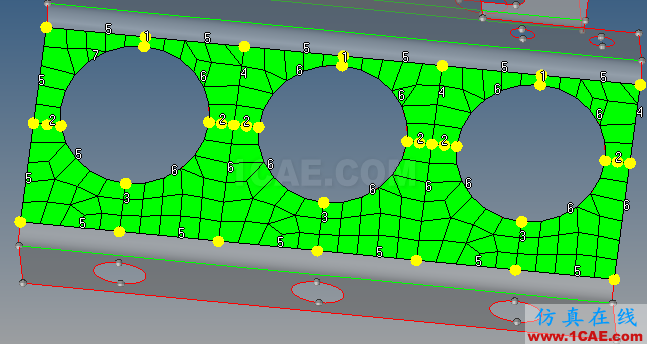

將孔左右兩邊的網格密度由1改為2

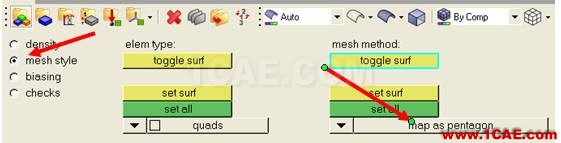

從密度界面轉到,mesh style ,在mesh方法下方選擇map as pentagon

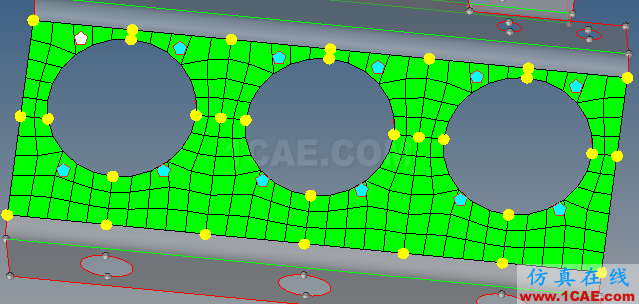

然后點擊set all,再點mesh
