在血流動力學領域,經常碰到三叉管結構。下面來探討一下三叉管的結構網格劃分思路。
1、原始幾何
原始幾何如圖1所示。該幾何結構由兩個通徑管道組成,管道軸線為不規則曲線。
![[轉載]三叉管結構網格劃分](http://www.ap319.cn/i/g/c9/c9f994d3ecfebaf9c6052cf9ddbdb2f1r.jpg "[轉載]三叉管結構網格劃分")
圖1 原始幾何
![[轉載]三叉管結構網格劃分](http://www.ap319.cn/i/g/14/1474f4756959733184ad09422e793d46r.jpg "[轉載]三叉管結構網格劃分")
圖2 塊切割
![[轉載]三叉管結構網格劃分](http://www.ap319.cn/i/g/86/86d6a697097bcda8bd01ac63375c0b17r.png "[轉載]三叉管結構網格劃分")
圖3 O型剖分
2、分塊策略剖析
對于此種幾何結構,可以先劃分基本3D塊,進行塊切割,其中可能用到L型剖分。之所以采用L型剖分是由于存在相貫線。下面詳細描述劃分過程。
3、創建基本塊并進行切割
采用3D Bounding Box塊類型構建3D基本塊,沿著橫向切割1次,縱向切割1次。切割后的塊如圖2所示。
4、L型塊剖分
選擇圖3所示的Face與Block,進行O型剖分。圖2中所示的黑色塊要分別進行剖分。兩次O型剖分后形成的L型塊如圖4所示。同時刪除多余的塊,最終塊如圖5所示。
![[轉載]三叉管結構網格劃分](http://www.ap319.cn/i/g/b6/b632a46515646ecd8ca95610081404e2r.png "[轉載]三叉管結構網格劃分")
![[轉載]三叉管結構網格劃分](http://www.ap319.cn/i/g/5d/5d7201b6923a3cce0bd731002e79b27fr.png "[轉載]三叉管結構網格劃分")
圖4 L型塊 圖5 最終塊
![[轉載]三叉管結構網格劃分](http://www.ap319.cn/i/g/2c/2c09f9d02e4e95776e2de9a7e3841619r.png "[轉載]三叉管結構網格劃分")
圖6 對齊后的塊
5、塊的關聯
進行線關聯,尤其注意相貫線位置的關聯。關聯完畢后執行對齊命令。
6、O型剖分
進行最后的O型剖分以提高網格質量。選擇三個截面上所有Face以及所有塊,進行O型塊的剖分。
7、設定網格尺寸

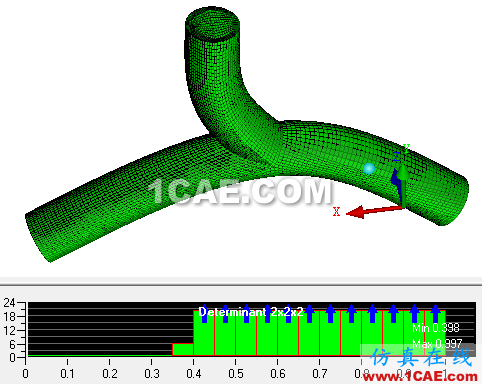

最終網格如圖7所示。
![[轉載]三叉管結構網格劃分](http://www.ap319.cn/i/g/19/19f72e4ca1b4c25ffa5531ccf7f3eaber.png "[轉載]三叉管結構網格劃分")
圖7 最終網格
