搜索LS-DYNA模擬接觸過程中，能不能輸出接觸摩擦能云圖?
2016-09-25 by:CAE仿真在線 來源:互聯網
問題描述:
LS-DYNA模擬接觸過程中,能不能輸出接觸摩擦能云圖,如何輸出?接觸產生的摩擦能是否可以作為熱源來進行其他分析,如何實現?
問題回答:
我們在做接觸時,一般設置FS、FD這兩個摩擦系數。通過設置*CONTROL_CONTACT中的FRCENG可以計算摩擦產生的能量。同時設置*DATABASE_BINARY_INTFORL記錄摩擦能量到INTFOR文件中,并在LS-DYNA提交運算的命令行中加入s=*intfor輸出摩擦能文件。:
-

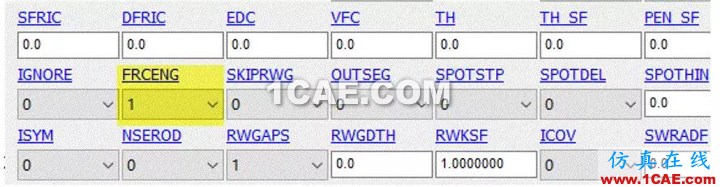

*CONTROL_CONTACT
FRCENG=0,在接觸時,不計算接觸摩擦能;
FRCENG=1,在接觸計算時,計算接觸摩擦能; -
在*DATBASE_BINARY_INTFOR中設置合理的DT控制輸出接觸摩擦能的間隔,另外可以設置*DATABASE_EXTENT_INTFOR更細致的控制接觸摩擦能的計算輸出。
-
在使用命令提交LS-DYNA任務時,在命令行中添加s=name_of_intfor參數即可。在計算完成后生成相對應名稱的intfor文件。
-
使用LS-PREPOST打開計算得到的intfor文件后,使用FriComp功能對Surfaceenergydensity進行云圖顯示即可。
-
如果在計算熱固耦合仿真時,通過設置*CONTROL_SOLUTION中的SOLN=2,可以把摩擦熱能作為熱源耦合到熱計算中。
