搜索Ls Dyna聯合hypermesh齒輪嚙合分析
2017-03-15 by:CAE仿真在線 來源:互聯網
整體動畫效果
局部動畫效果
作者:技術鄰專家|dyna_focus
擅長領域:dyna/abaqus/hypermesh
歡迎到技術鄰給專家留言回復或提問,有協作需要的請點擊專家主頁中的“咨詢”
技術鄰網址:www.jishulink.com
1. 將幾何文件保存為sat等中間格式導入hypermesh中,對幾何進行相關切分,建立網格模型如下圖所示:

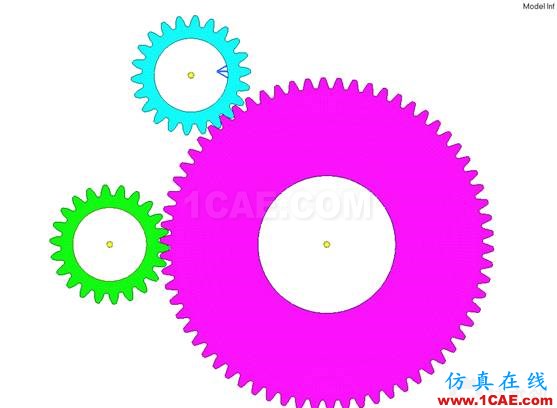

整體網格模型

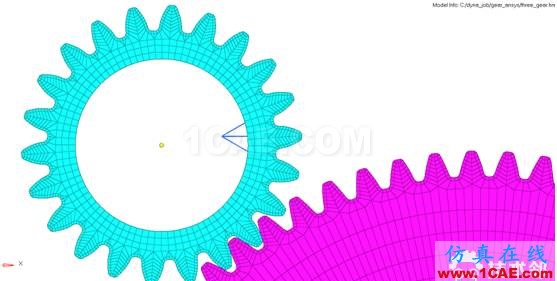

局部網格模型
1. 由于彈性體沒有轉動自由度,采用剛柔耦合進行驅動,在齒輪內表面建立剛性面。
2. 定義齒輪材料為1號彈性材料模型*MAT_ELASTIC,定義內表面為剛性體*MAT_RIGID.

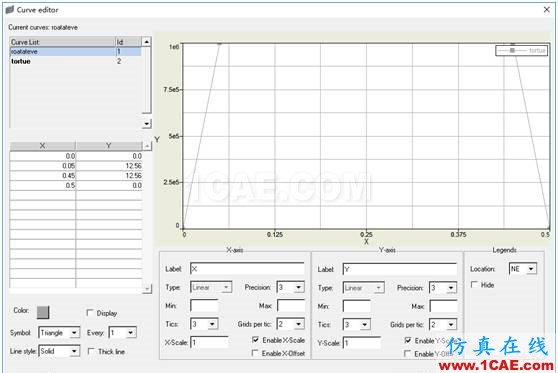

3. 定義加載幅值曲線如下圖所示

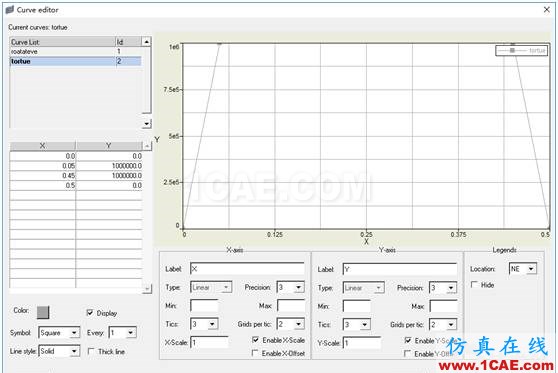

4. 定義載荷速度曲線如下圖所示:
5. 采用*BOUNDARY_PRESCRIBED_MOTION_RIGID以及*LOAD_RIGID_BODY對兩小齒輪加載速度,對大齒輪加載扭矩。
6. 采用*CONTACT_AUTOMATIC_SURFACE_TO_SURFACE定義接觸對。
7. 其他采用關鍵字:
*CONTROL_TERMINATION
*CONTROL_TIMESTEP
*CONTROL_SHELL
*CONTROL_HOURGLASS
*CONTROL_BULK_VISCOSITY
*CONTROL_CONTACT
*CONTROL_ENERGY
*DATABASE_RBDOUT
*DATABASE_RCFORC
等。

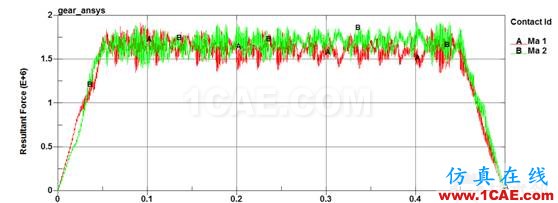

結果分析,獲得兩齒接觸力曲線如下圖所示:
