Creo3.0創建曲別針

2016-11-26  by:CAE仿真在線  來源:互聯網

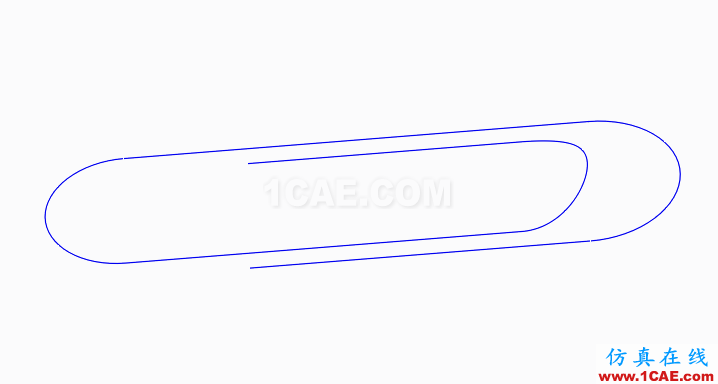

最終結果如下:

方法:

1.新建零件文件。

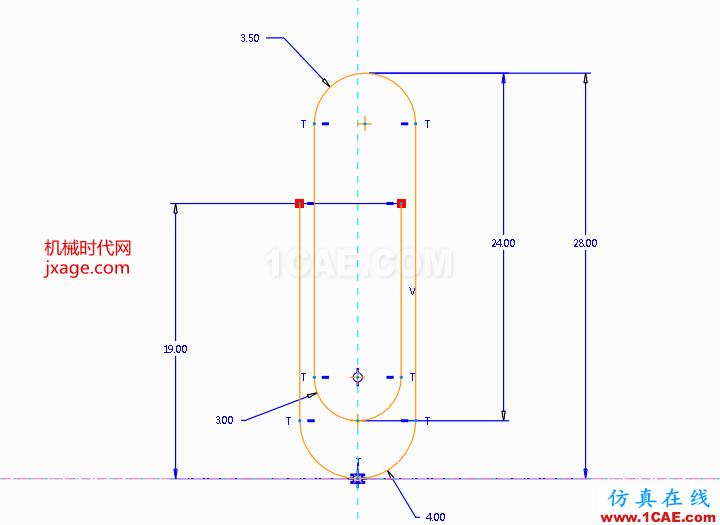

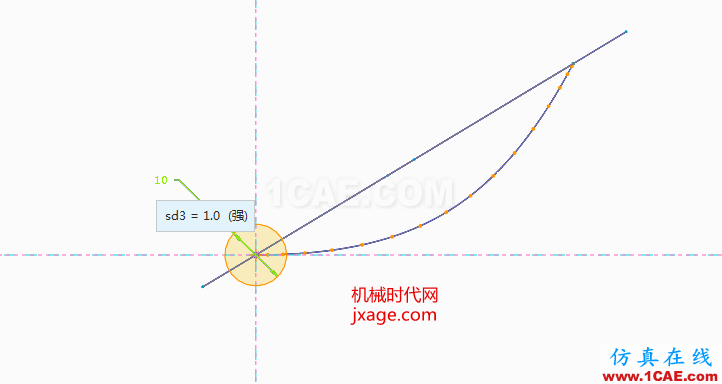

2.點擊拉伸,在FRONT平面繪制如下的草繪。

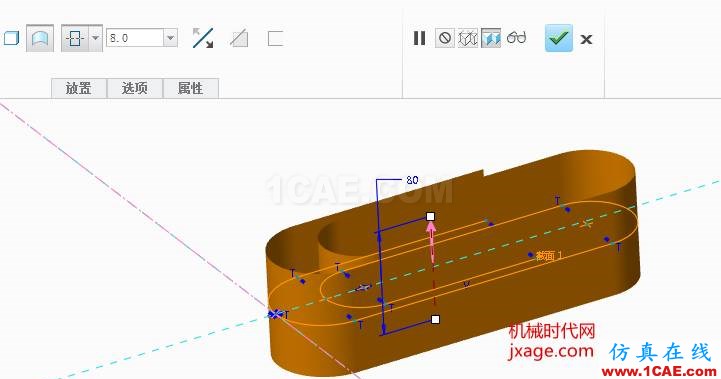

對稱拉伸8。

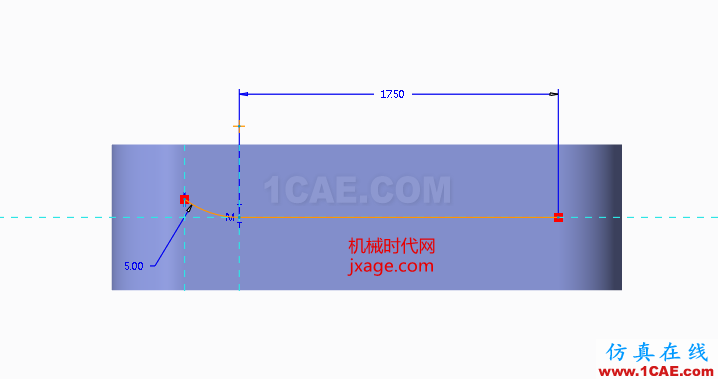

3.點擊拉伸,在RIGHT平面繪制如下的草繪,對稱拉伸6。

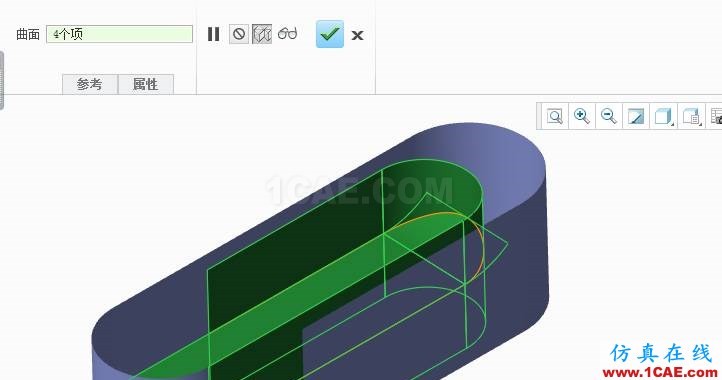

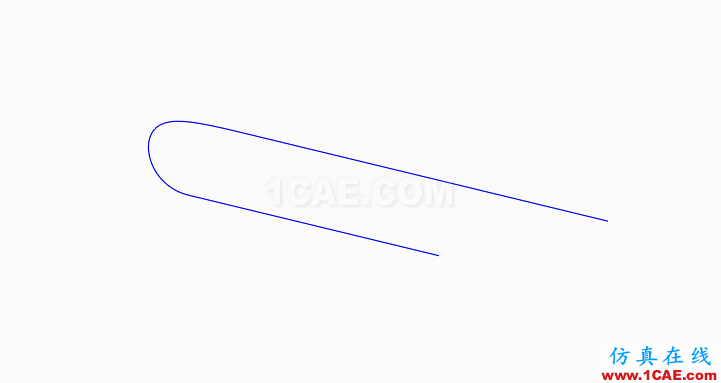

4.選擇這拉伸2,點擊右下角的過濾器選擇【曲面】,選擇下面的綠色曲面,再點擊【相交】,即可創建出下面的曲線。

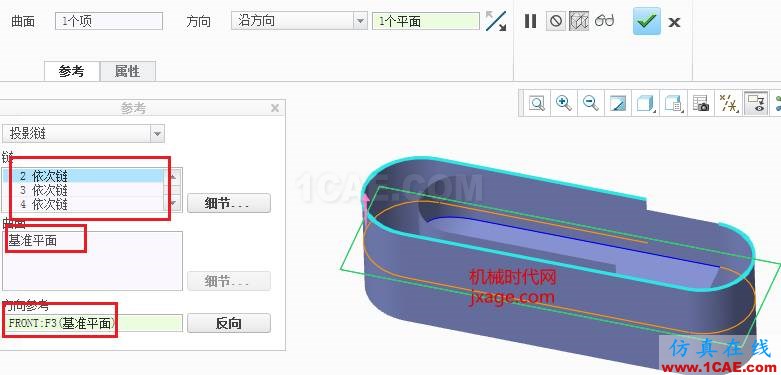

5.點擊【投影】,按照下圖進行設置,選擇FRONT平面作為投影放置面。

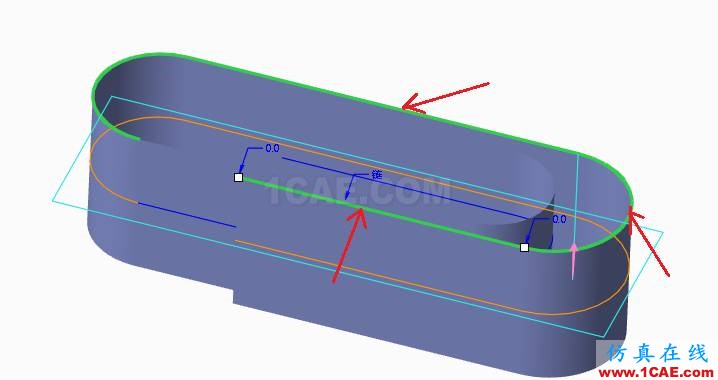

按住Ctrl依次選擇拉伸1的邊緣,如下圖所示。

完成。

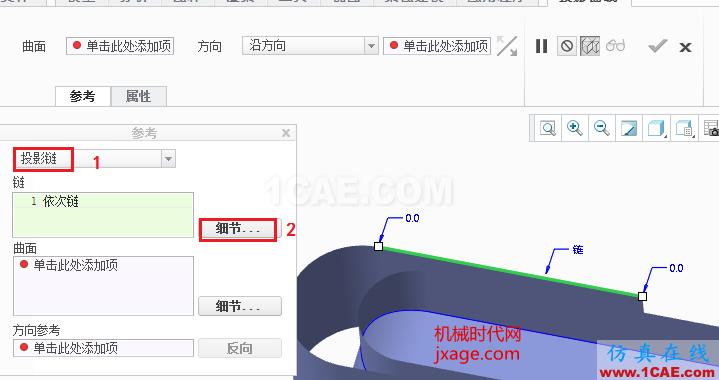

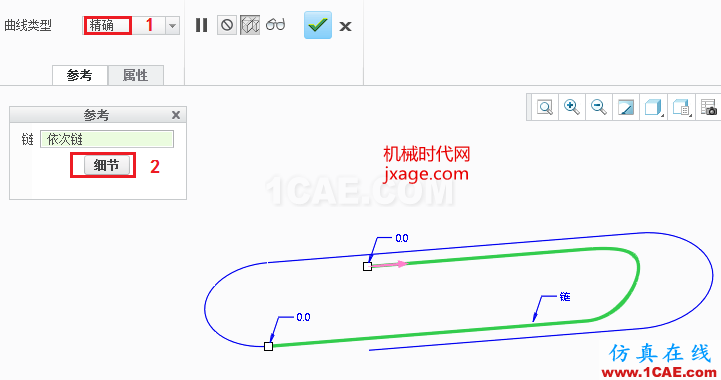

6.點擊右下角的過濾器選擇【幾何】,再選擇下圖的綠色曲線,按住Ctrl+C再按Ctrl+V,彈出如下的控制面板。點擊【參考】–【細節】。

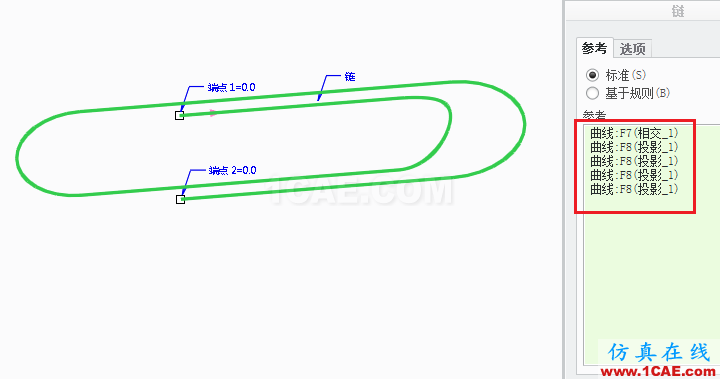

按住Ctrl依次選擇全部的曲線,點擊確定。這樣就可以將整個曲線合并成一條曲線。

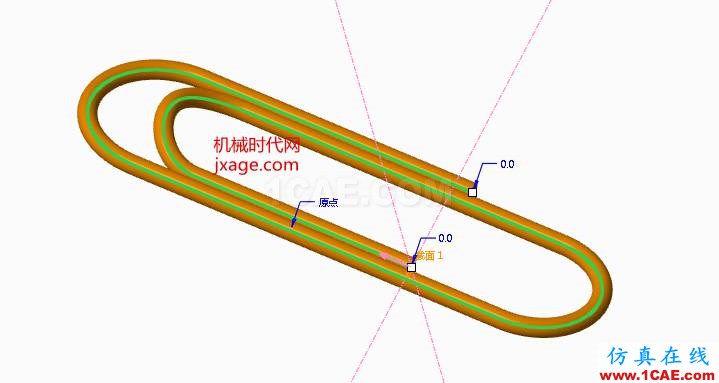

7.點擊掃描,選擇上步創建的曲線作為掃描軌跡。繪制如下的截面。

完成。
