Creo3.0小球滾動摩擦模擬

2016-12-31 by:CAE仿真在線來源:互聯網

Creo3.0小球滾動摩擦模擬
要點:3D接觸約束的使用及摩擦系數的設置和機構分析基礎操作.
作用:模擬在真實環境中物體與物體之間滑動摩擦的過程.
效果圖:

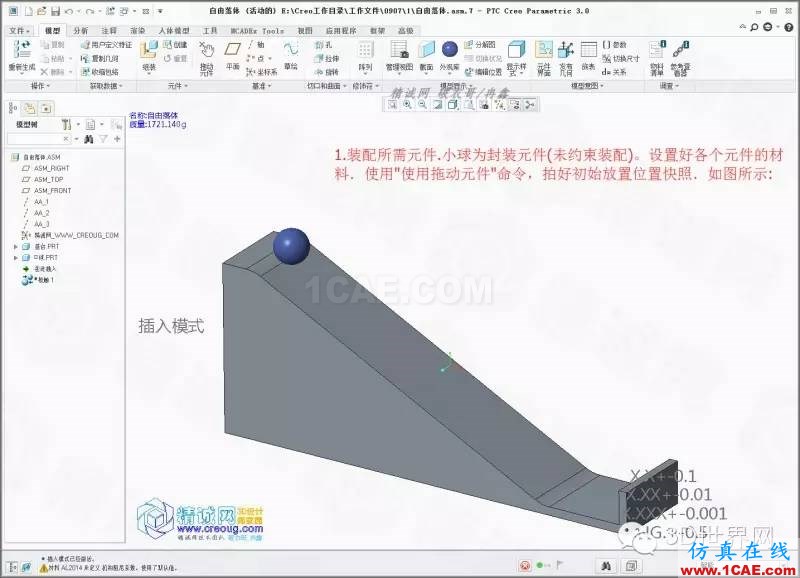

1.裝配所需元件.小球?yàn)榉庋b元件(未約束裝配)。設置好各人元件的材料.使用"使用拖動元件"命令,拍好初始放置位置快照.如圖所示:

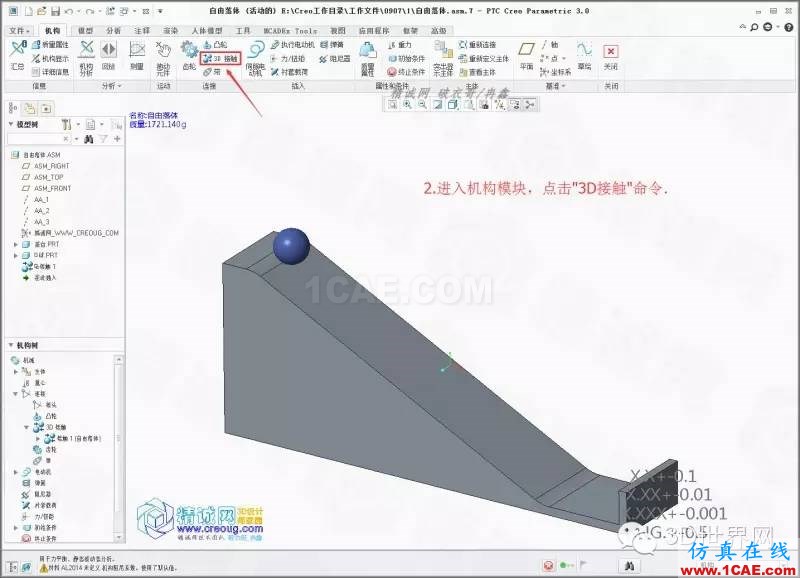

2.進入機構模塊,點擊"3D接觸"命令.

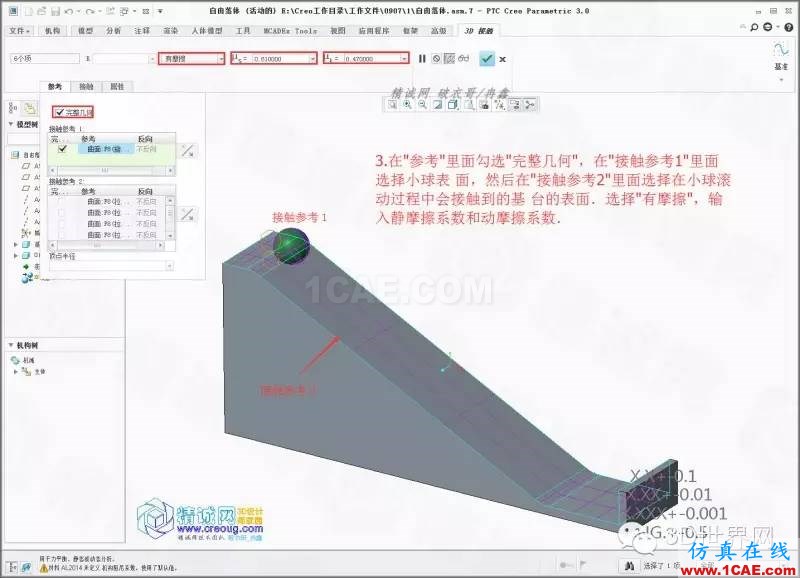

3.在"參考"里面勾選"完整幾何",在"接觸參考1"里面選擇小球表面,然后在"接觸參考2"里面選擇在小球滾動過程中會接觸到的基臺的表面.選擇"有摩擦",輸入靜摩擦系數和動摩擦系數.

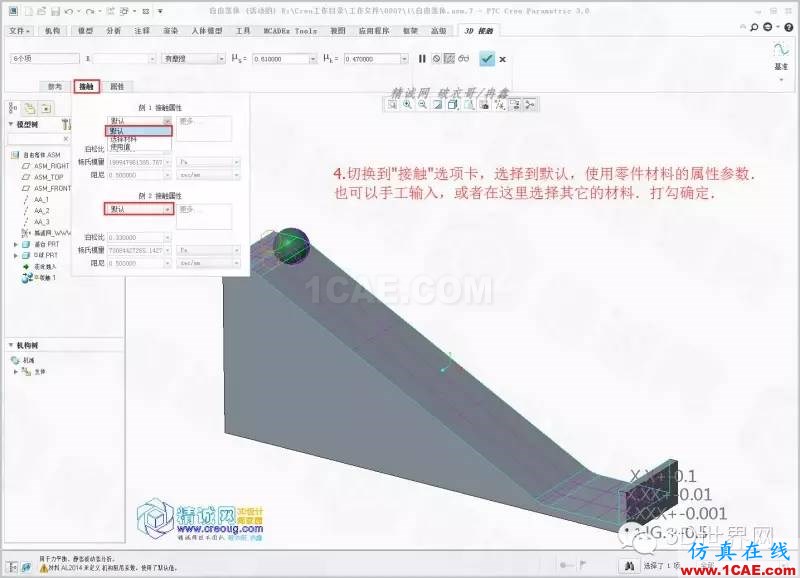

4.切換到"接觸"選項卡,選擇到默認,使用零件材料的屬性參數.也可以手工輸入,或者在這里選擇其它的材料.打勾確定.

5.定義重力方向和"模".

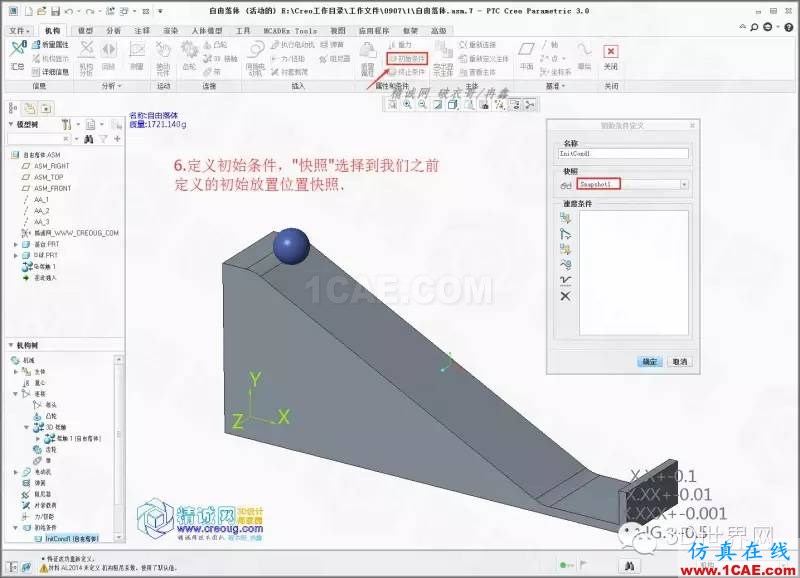

6.定義初始條件,"快照"選擇到我們之前定義的初始放置位置快照.

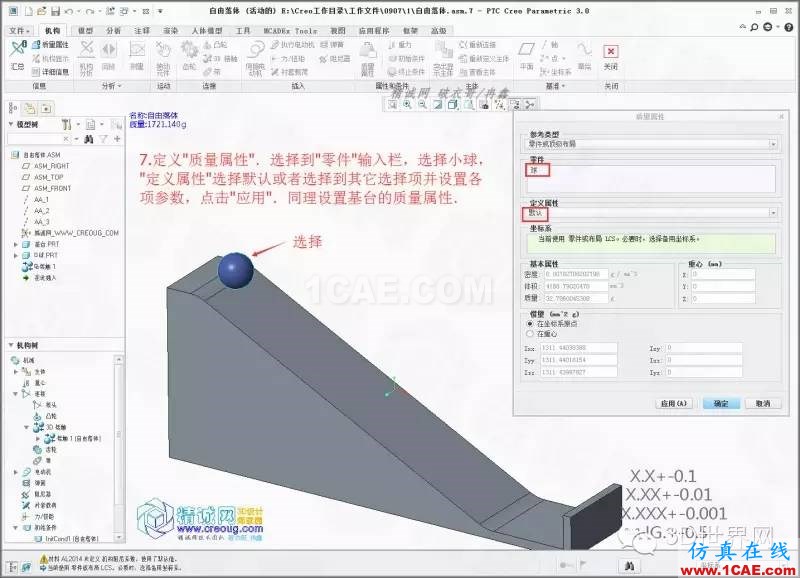

7.定義"質量屬性".選擇到"零件"輸入欄,選擇小球,"定義屬性"選擇默認或者選擇到其它選擇項并設置各項參數,點擊"應用".同理設置基臺的質量屬性.

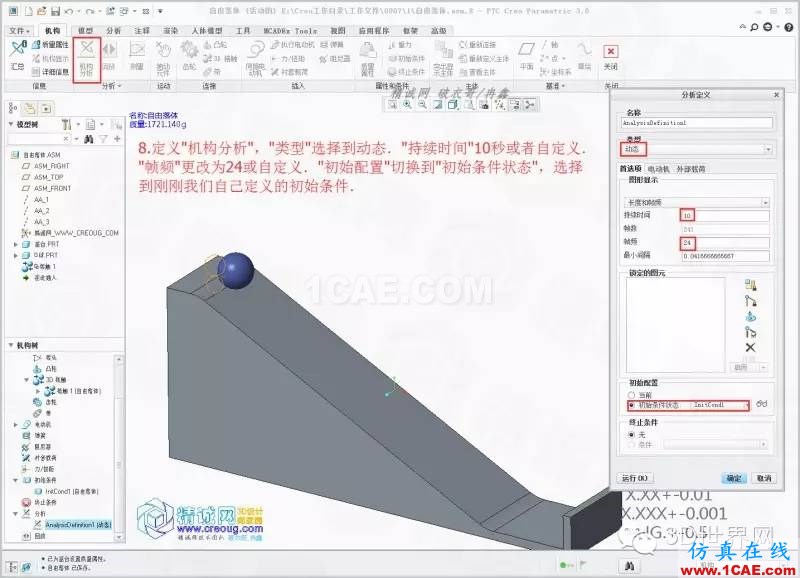

8.定義"機構分析","類型"選擇到動態."持續時間"10秒或者自定義."幀頻"更改為24或自定義."初始配置"切換到"初始條件狀態",選擇到剛剛我們自己定義的初始條件.

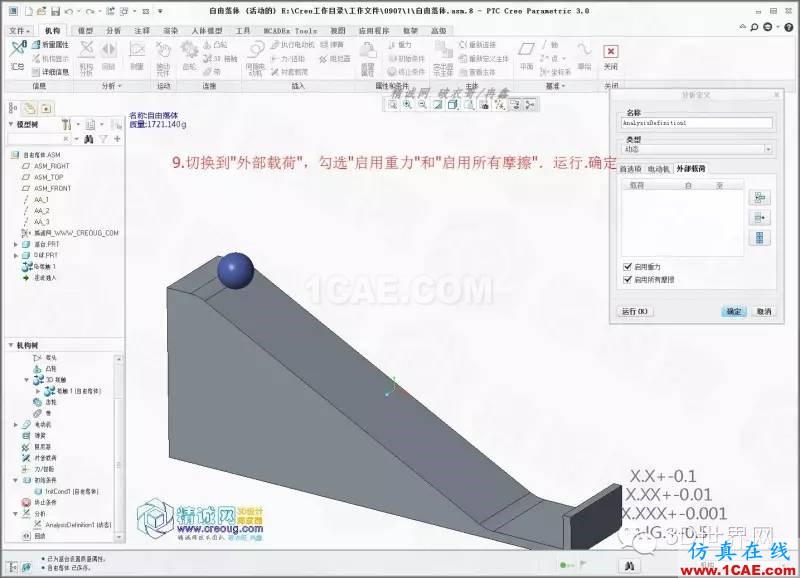

9.切換到"外部載荷",勾選"啟用重力"和"啟用所有摩擦".運行,確定.

10點擊"回放",點擊左上角的播放按鈕,來到動畫播放窗口,點擊播放即可觀看分析結果.可以使用"捕獲"命令生成動畫格式.
