搜索CREO3.0中利用輪廓曲線功能創建最大截面線
2017-01-23 by:CAE仿真在線 來源:互聯網
在產品結構設計的實際工作中,往往會碰到一些求最大截面線的問題。一般最大截面線,也就是產品的分模線,對于產品結構的處理非常重要。
一般規則輪廓的產品分模線,往往也比較容易得到,結構工程師在建模模塊中利用常規命令就能輕易解決。但對于一些不規則的外形,特別是以樣條曲線構建的曲面造型,要得到最大截面線(分模線),很多結構工程師卻未必熟悉。
如下面這個通過STEP導入的外來模型,是不是看起來像個“金元寶?”?模型導入后,發現外形是以樣條構件的一個曲面。

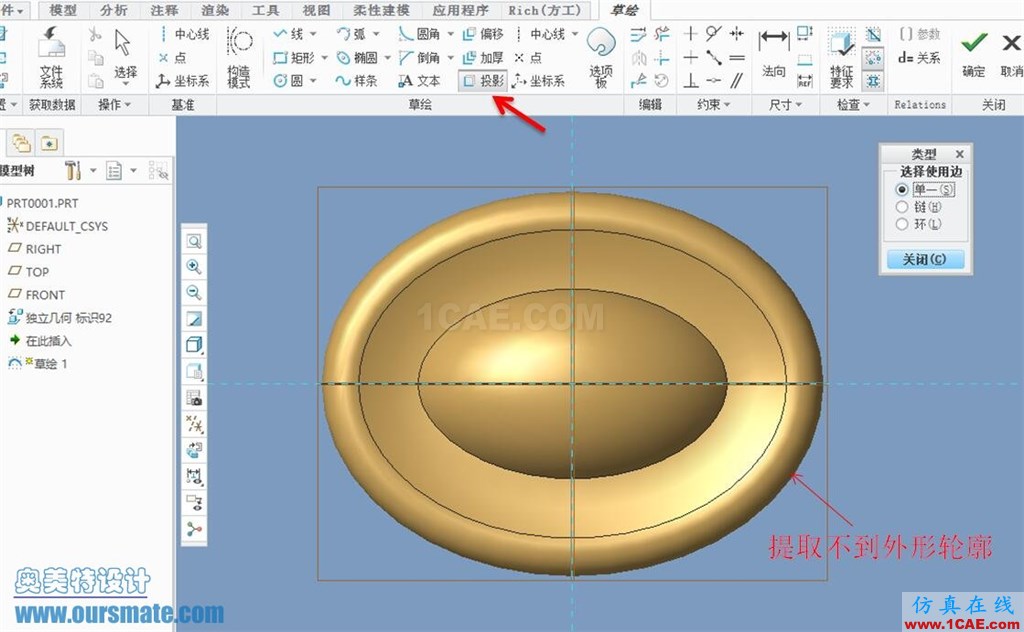

進入草繪后,用提取輪廓的命令,發現外形輪廓并不能被提取。原因就是因為其是樣條曲線構件的,沒有邊界線。

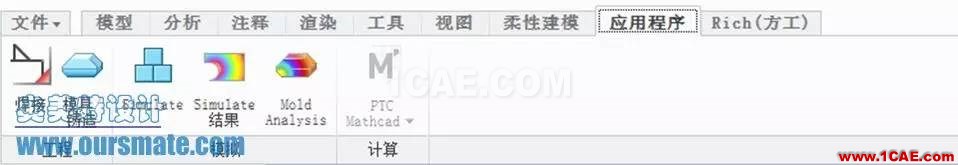

這里介紹一種模具設計模塊中的“輪廓曲線”功能創建分模線的一種做法。在“應用程序”選項卡中點擊“模具/鑄造”,進入模具設計模塊。

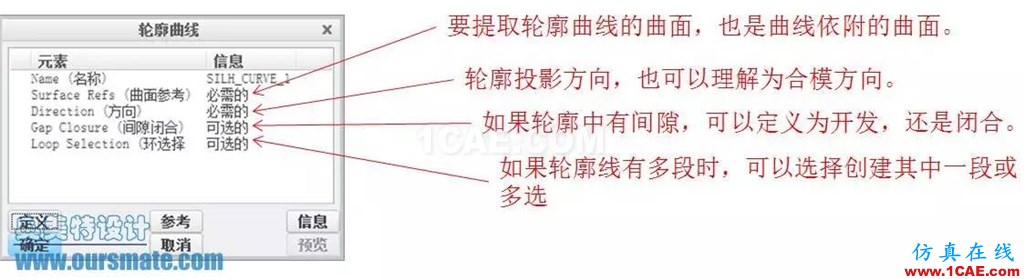

點擊“輪廓曲線”命令,彈出“輪廓曲線”對話框。 個選項說明如下:

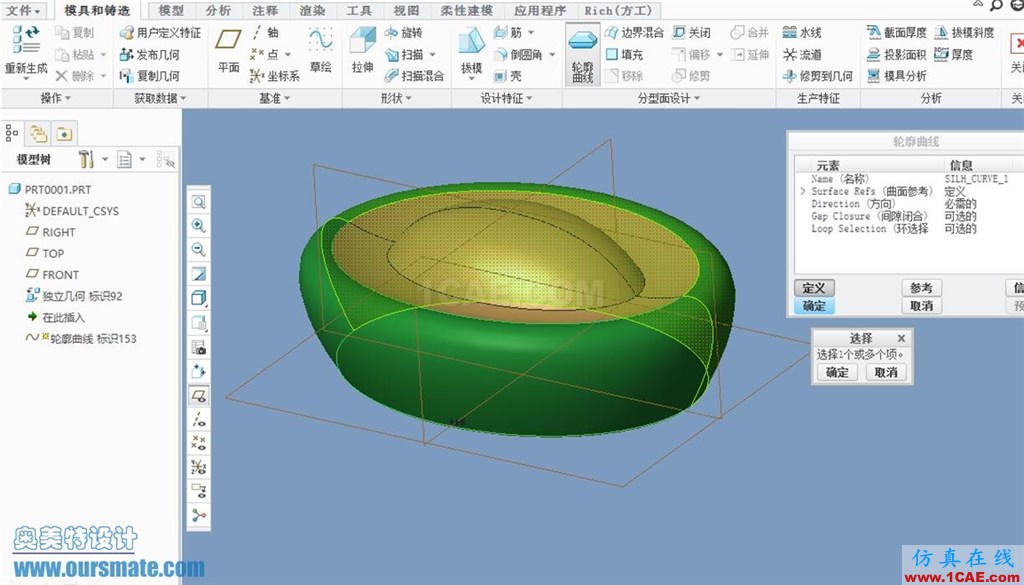

選擇圖示外側曲面為參考曲面:

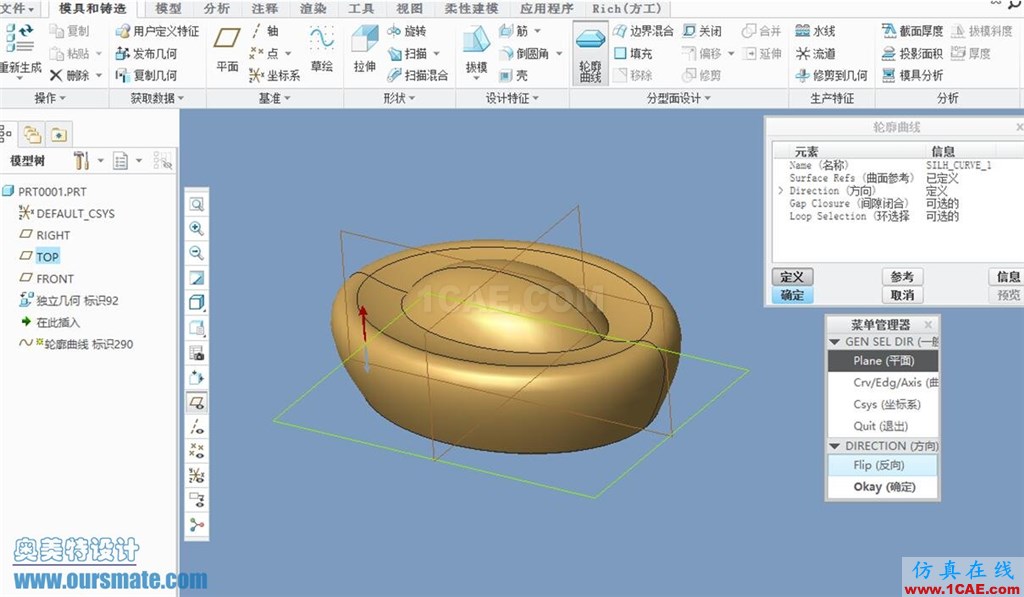

選擇TOP平面為參考方向:

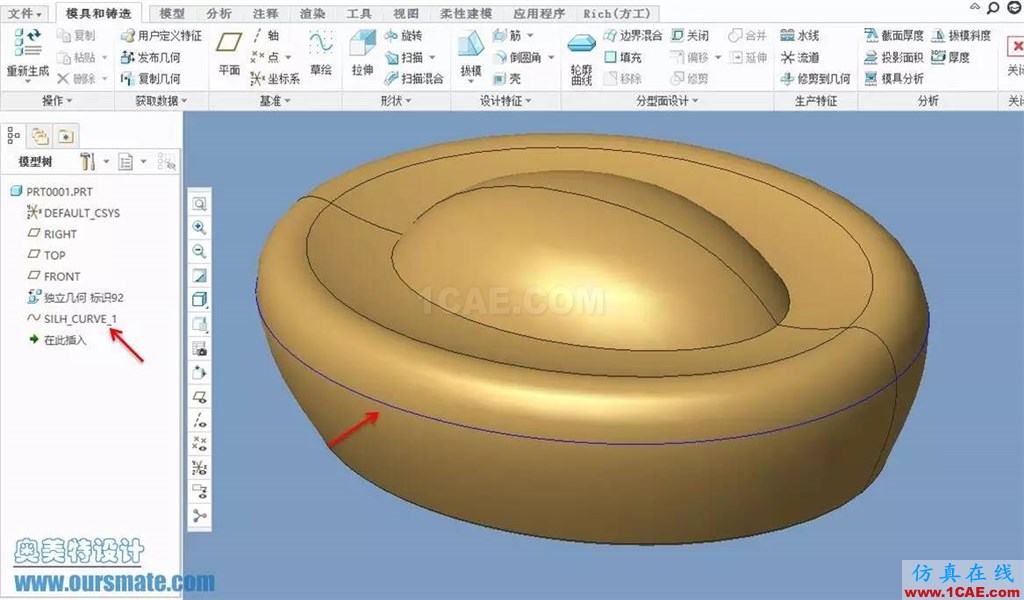

其他默認,點擊“確認”,完成輪廓曲線的創建。
