Proe Mechanica有限元分析入門

2017-01-23  by:CAE仿真在線  來源:互聯網

最近有幾個朋友想了解Proe有限元分析的一些問題,說實話,我也是第一次使用Proe進行有限元分析,之前一般是使用ANSYS處理這種問題的。有限元分析的思想在不同的軟件上是相同的,主要有預處理、劃分網格和分析三步。以一個簡單的例子進行介紹。

方法:

1.新建一個長寬高為100x20x20的長方體。

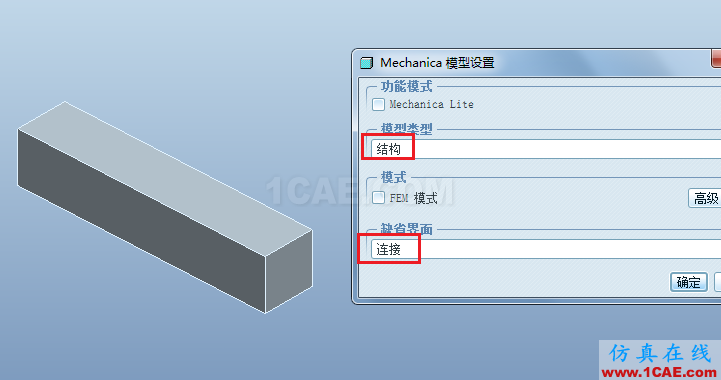

2.點擊【應用程序】-【Mechanica】,按照下圖進行設置,點擊確定。

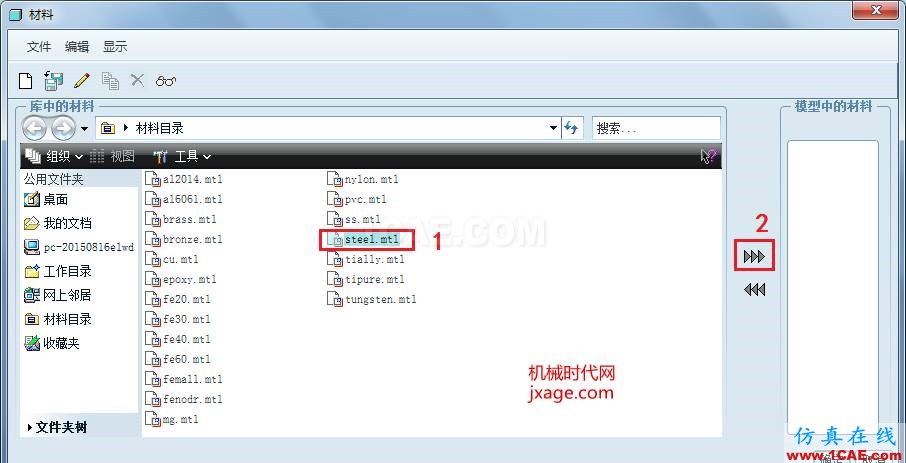

3.首先是預處理過程,也就是給零件指定材料,施加載荷和約束。首先給指定材料,點擊右側的材料按鈕,彈出如下的窗口,選擇steel,將其添加到右側的窗口,點擊確定。

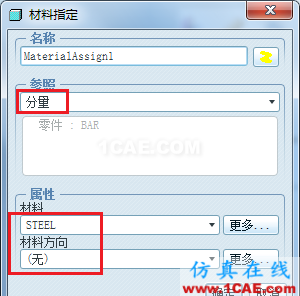

點擊右側的指定材料按鈕,按照下圖進行設置。

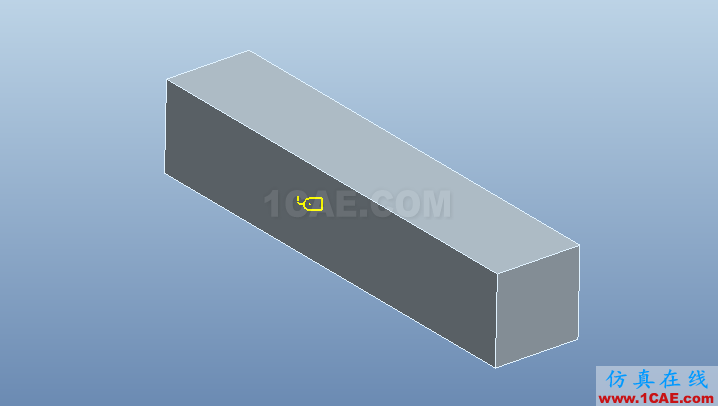

指定完成后,出現如下的符號圖標。

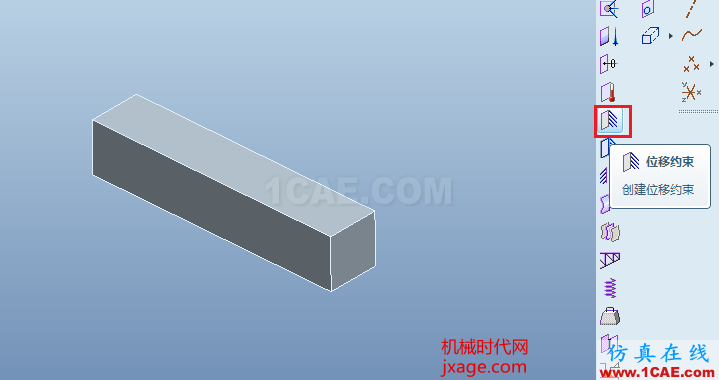

4.對零件施加約束,點擊位移約束按鈕。

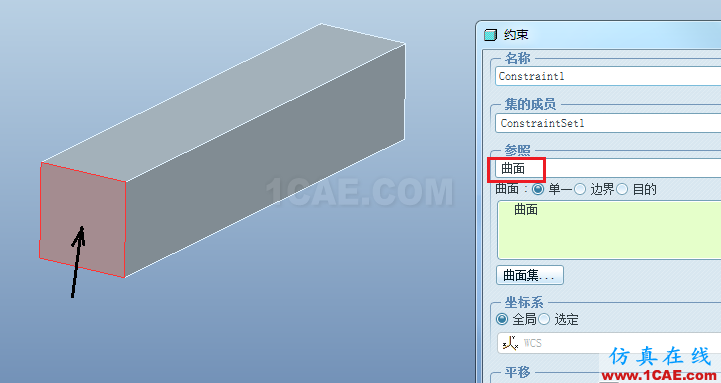

選擇下圖黑色箭頭所指的面作為施加約束的位置。

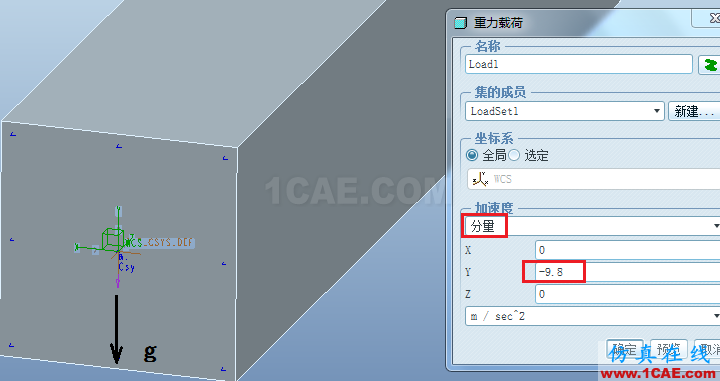

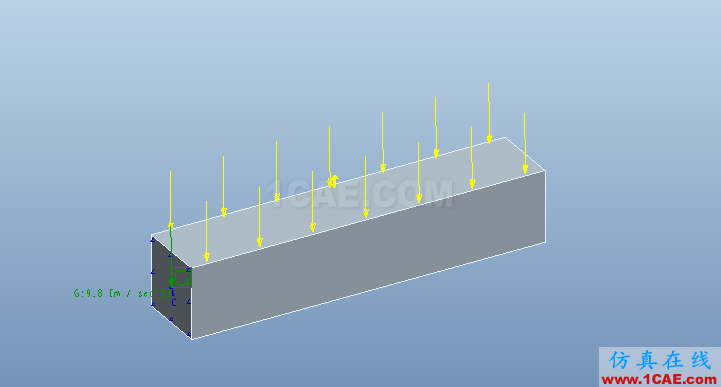

5.施加重力載荷,在y負方向施加9.8的重力加速度,單位為m/sec^2.

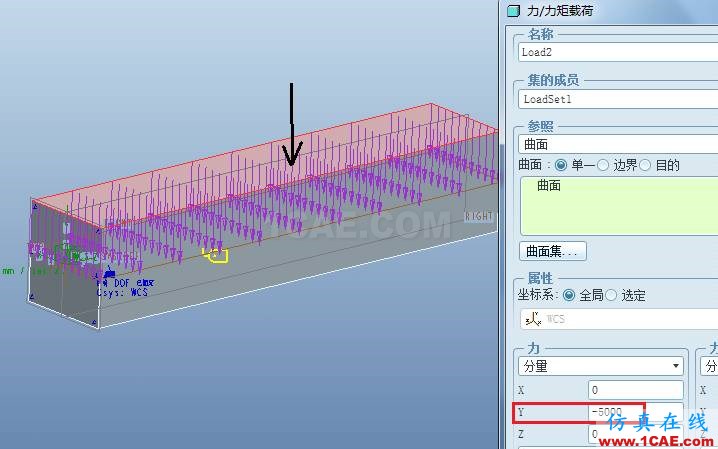

6.施加力,點擊力/力矩載荷,按照下圖進行設置。

完成。預處理過程結束。

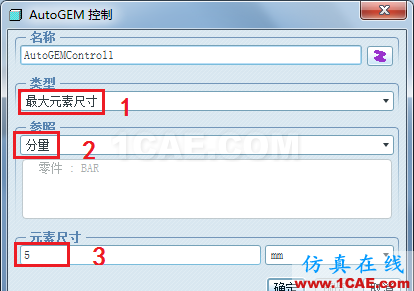

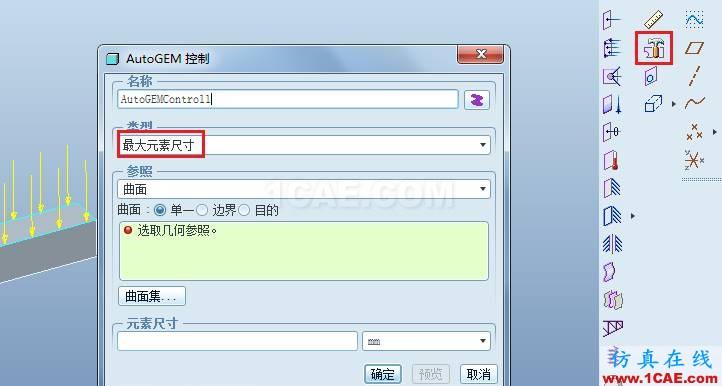

7.進行網格劃分。我們可以控制單個元素的尺寸,如下圖。

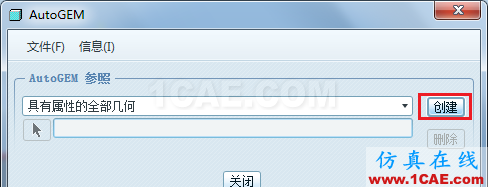

8.創建網格。點擊AutoGEM,點擊創建。

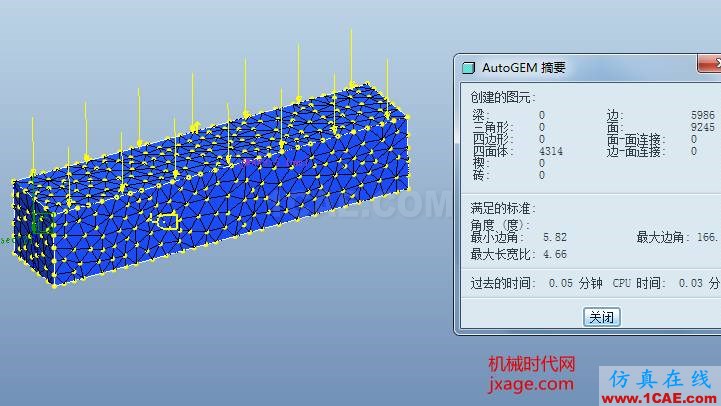

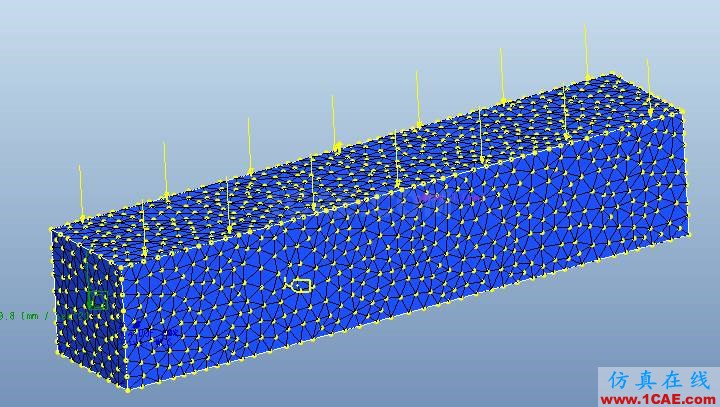

創建出如下的網格。

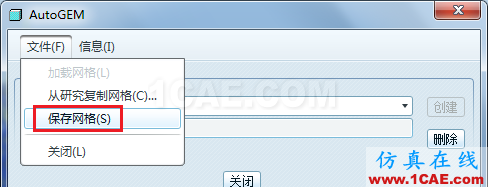

將網格進行保存。

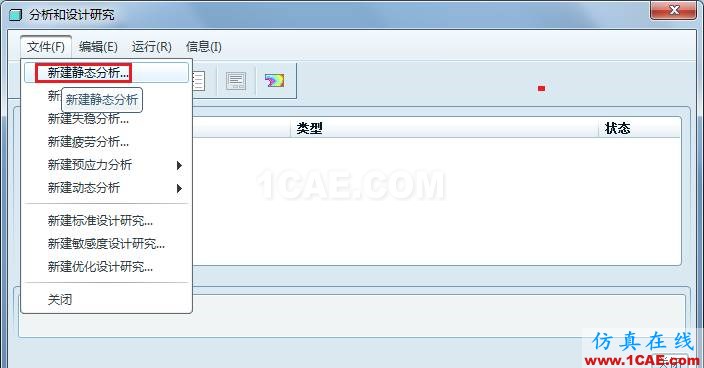

9.點擊【分析和設計研究】,新建一個靜態分析。

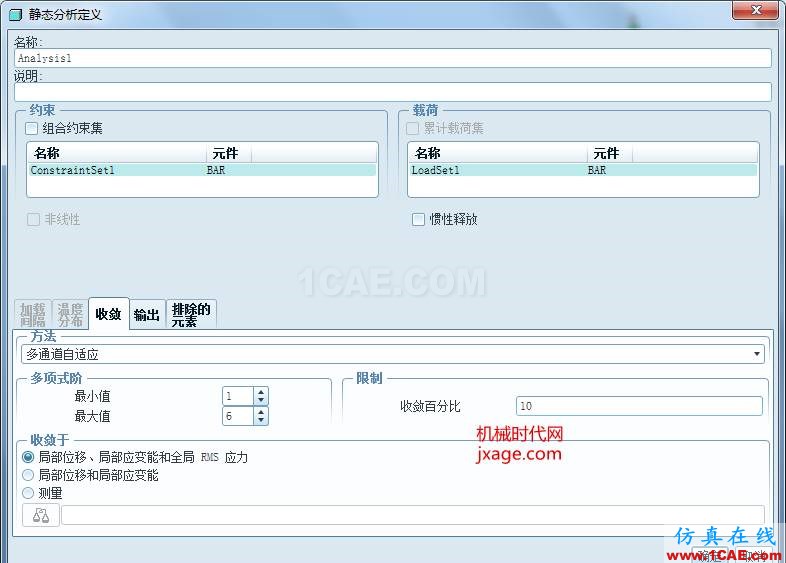

按照下圖進行設置。

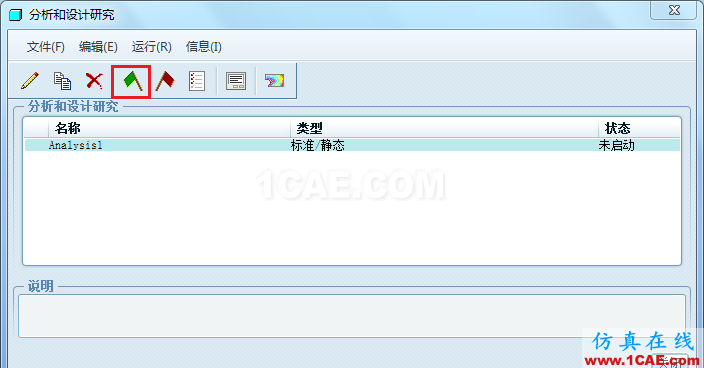

點擊下圖綠色的小旗按鈕,就可進行分析。

點擊是。

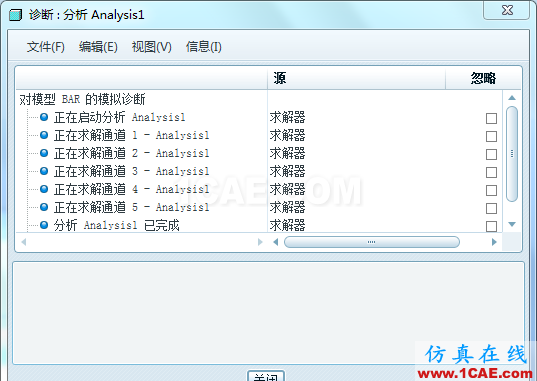

完成之后彈出下面的窗口。

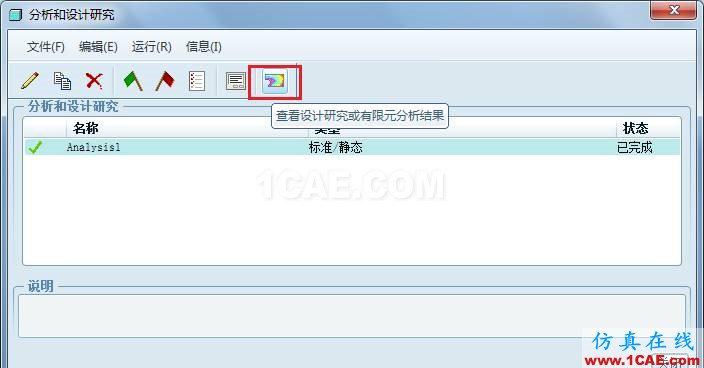

點擊下圖紅色方框按鈕。

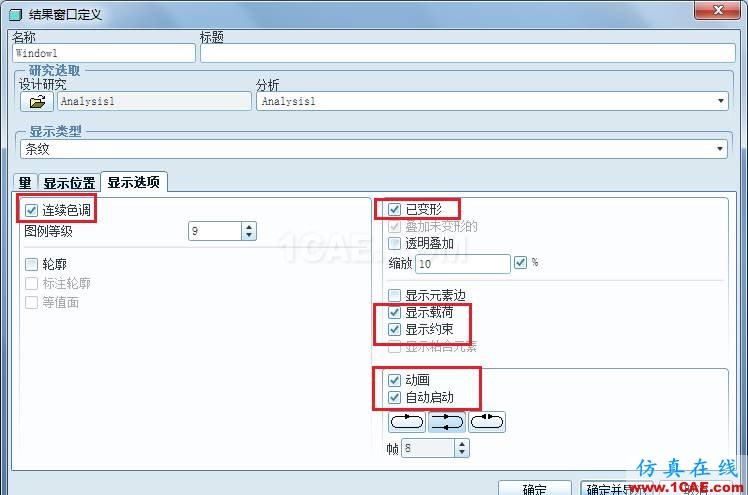

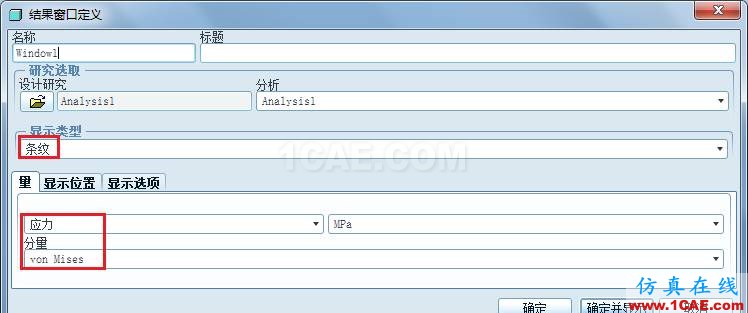

在結果窗口中設置設置分析的量以及顯示方式。按照下圖進行設置。

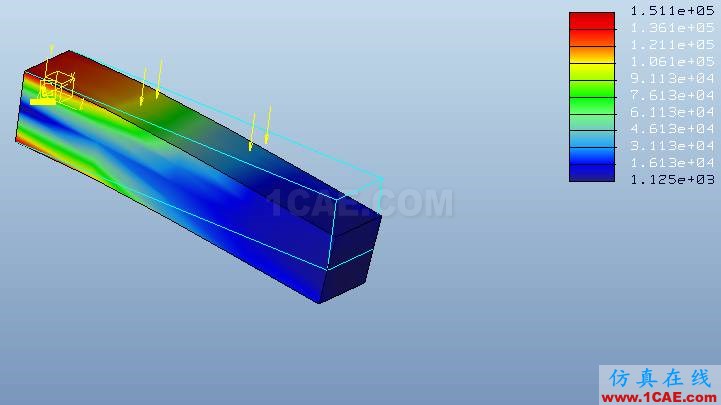

點擊確定并顯示。完成。
