撤消 / 重做
您可以使用“撤消”(Undo) 和“重做”(Redo) 選項糾正不小心做錯的操作。
任務 1-7: 刪除倒圓角和撤消刪除。
1.保持倒圓角處于被選取狀態(以紅色加亮),按住鼠標右鍵,然后選取“刪除”(Delete)。
單擊“確定”(OK),刪除倒圓角。
2.在主工具欄中單擊“撤消”(Undo)
,使特征返回到模型中。
3.從主工具欄中單擊“保存”(Save)
,并單擊“確定”(OK)。
4.單擊“文件”(File)>“關閉窗口”(Close Window)
。
模型將保留在進程內存中,直到被拭除為止。
第一個練習到此結束。
練習 2: 創建零件模型
概述 - 在此練習中,您將通過創建以下三個零件模型來學習基本的零件建模技能:
PISTON_PIN.PRT
PISTON.PRT
CONNECTING_ROD.PRT
創建零件模型

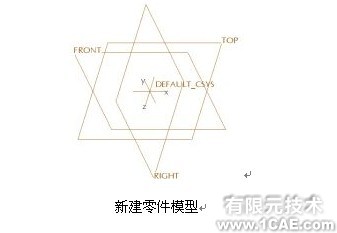

新的“零件”(Part) 模型是根據缺省模板創建的,該模板包含缺省基準平面和坐標系。
缺省基準平面在 3D 空間內提供 3 個正交平面,在模型上創建特征時可以使用這些平面作為初始參照。此教程中的所有缺省模板均使用毫米設置。
任務 2-1: 使用缺省模板創建 PISTON_PIN 模型。
1.從主工具欄中單擊“新建”(New)
。
選取“零件”(Part) 作為“類型”(Type)。
輸入 PISTON_PIN 作為“名稱”(Name),然后按 ENTER。
如果您看不到“基準平面”,請從主工具欄中單擊
“基準平面”(Datum Planes)
。
2.從主工具欄(屏幕頂部)中單擊“基準軸”(Datum Axes)
、“基準點”(Datum Points)
和“坐標系”(Coordinate Systems)
以不對其進行顯示。
創建草繪
草繪是基本的 2D 形狀,用于在平面參照上創建特征。
草繪一旦創建,也可以用來創建 3D 特征。
任務 2-2: 創建要用于模型主體的圓草繪。
1.從特征工具欄(屏幕右側)中啟動“草繪工具”(Sketch Tool)
。
2.從模型中選取基準平面 FRONT。
在“草繪”(Sketch) 對話框中單擊“草繪”(Sketch)。
3.從主工具欄(屏幕頂部)中單擊“基準平面”(Datum Planes)
,不顯示基準平面。
4.如下圖所示進行圓草繪:
從草繪器工具欄(屏幕右側)中單擊“圓”(Circle)
。
放置光標,在虛參照線相交處進行捕捉。
單擊并釋放,以放置圓心,然后將鼠標向外移動,再次單擊并釋放。
從草繪器工具欄(屏幕右側)中單擊“選取項目”(Select Items)
以允許選取項目。
請注意,已自動創建了一個尺寸。
雙擊直徑尺寸值,鍵入 5,然后按 ENTER。
5.從草繪器工具欄(屏幕右側)中單擊“完成草繪”(Complete Sketch)
。
6.單擊主工具欄中的“保存的視圖列表”(Saved View List)
,然后選擇“標準方向”(Standard Orientation)。
7.從主工具欄中單擊“基準平面”(Datum Planes)
,顯示基準平面。
