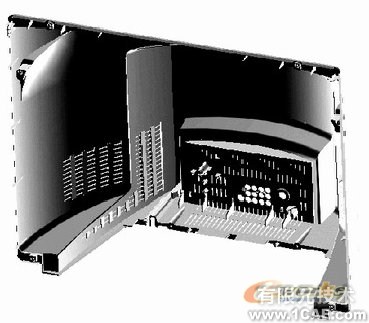

proe家電設計:
4 proe模具Mold功能
模具Mold模塊位于Manufacturing模塊下。新建名為"Jig-saw"的Mold(圖10),開模參考零件選擇曲線鋸左機殼并命名"Jig-saw-ref.prt"(實際曲線鋸模具常將左、右機殼放在一付模具上,以保證其一致性)。根據機殼材料的成型收縮率(如PA6約為1%),通過收縮率Shrinkage功能按1+S自動進行計算,無須繁瑣

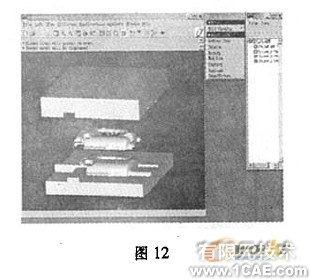

的手工計算,既快又準確。按參考零件尺寸及模塊大小創建名為"Jig-saw-w"的分模毛坯Work piece,毛坯將沿分型面Parting Surf分成動模和靜模。接下來在Work piece中設置分型面Parting Surf,這是動、靜模的分界面(圖11),proe會根據設置好的Parting Surf從Work piece中直接提取Extract出動模塊Jig-saw-d.prt和靜模塊Jig-saw-j.prt(圖12)。模具的主要型塊動模和靜模就有了,接著可以創建模架、頂針、滑塊等部分了。
模具動、靜模的成型面較為復雜,精度要求較高,加工時一般采用數控機床或加工中心CNC來進行。proe提供了功能強大的加工Manufacturing模塊,可方便地進行模具加工中的NC編程。
模和靜模。接下來在Work piece中設置分型面Parting Surf,這是動、靜模的分界面(圖11),proe會根據設置好的Parting Surf從Work piece中直接提取Extract出動模塊Jig-saw-d.prt和靜模塊Jig-saw-j.prt(圖12)。模具的主要型塊動模和靜模就有了,接著可以創建模架、頂針、滑塊等部分了。
模具動、靜模的成型面較為復雜,精度要求較高,加工時一般采用數控機床或加工中心CNC來進行。proe提供了功能強大的加工Manufacturing模塊,可方便地進行模具加工中的NC編程。
5 proe加工Manufacturing功能加工

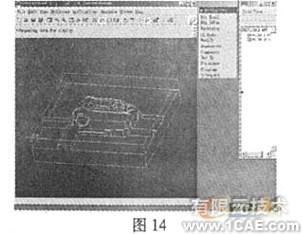

(制造)Manufacturing模塊的第一個子模塊NC組件NCAssembly是用來NC編程的。新建"Jig-saw-d"的NCAssembly(圖13),建立NC組件,將上面分模所產生的動模塊Jig-saw-d.prt裝配Assembly到NC組件,并創建Create加工毛坯Work piece(圖14)。接下來就可進行刀具Tooling設置了。proe提供了現成的刀具庫,可根據需要調整刀具參數,也可創建自己的刀具。

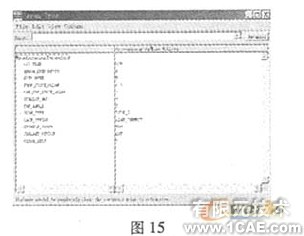

設置刀具路徑前先建立一個合適的加工坐標系MachCsys,這是加工時的基準,也關系機床坐標系設定。proe有多種銑削方式可選擇,如體積銑Volume、局部銑Local Mill,組合面銑Conventl Surf等高面銑Contour Surf、輪廓線銑Profile、軌跡線銑Trajectory等。根據所選的銑削方式proe自動生成刀具路徑及對應的NC程序NCSequence,一般會根據粗、精加工不同選擇合適的銑削方式。按所選的銑削方式和刀具再進行加工參數Manufacturing Parameters,如切削進給Cut Feed、步長Step Over,(機床)主軸轉速Spindle Speed,預留公差Stock Allow等的設置(圖15)。設置加工參數時需考慮到模具材質、刀具、機床等。
在生成NC程序NCSequence之前,proe可進行刀具路徑的模擬顯示。按照銑削方式、刀具及設置好的參數,自動生成刀具路徑并可動態演示銑削過程(圖16)。通過"過切"檢查Gouge Check,還可檢驗銑削過程是否存在過切,有效避免了實際加工中的過切現象。為了生成數控機床或加工中心CNC可識別的代碼,最后通過后置處理NC Post即可產生由G代碼組成的NC程序文件。輸出Output成CLData文件Seq0001.tap(圖17),將該文件傳輸到數控機床或CNC就可進行加工了。
