搜索SOLIDWORKS裝配體中快速更改所有零件顏色
2016-11-19 by:CAE仿真在線 來源:互聯網
想要快速更改所有零件顏色怎么辦?可以通過裝配體直觀命令來解決此類問題。以模型為例講解:

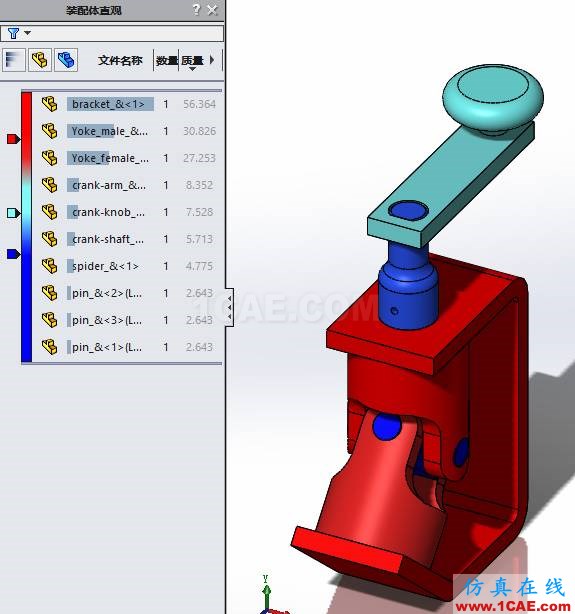

1、單擊【裝配體直觀化】(【工具】工具欄或 CommandManager 上的 【評估 】選項卡)或 工具 > 裝配體直觀化。
2、在設計樹中,裝配體選項卡中包含裝配體中所有零部件列表,該表以文件名稱,數量,屬性(最初為質量,可更改為密度等待)分為三列,可通過單擊標題按其參數進行排序。
3、單擊豎直色譜欄,切換色譜為開或關,
4、在色譜打開時,圖形區域中的零部件顏色與色譜中的顏色對應,表示每個零部件的相對屬性值。
5、也可在豎直欄左邊,點擊鼠標左鍵來添加顏色。
6、在豎直欄左邊的空白區域中單擊鼠標時,給色譜添加顏色滑桿。

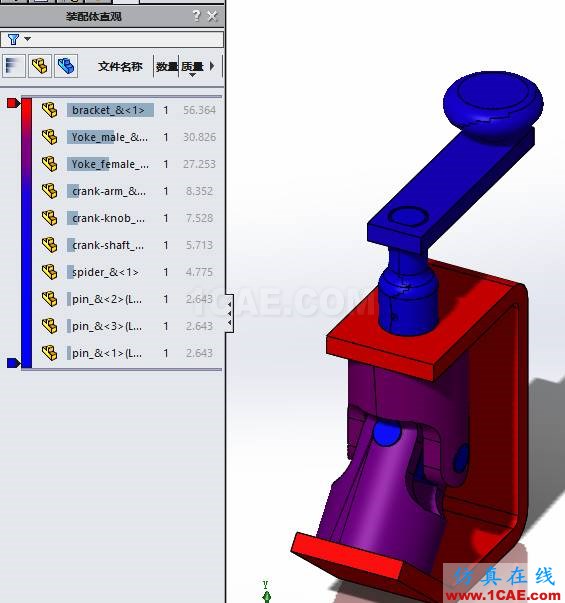

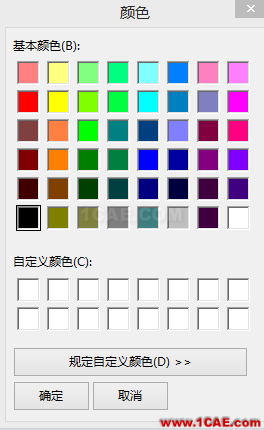

我們可以將顏色滑桿上下移動以修改色譜中的顏色分布,也可以右鍵單擊某個顏色滑塊,以更改其顏色或?qū)⑵鋭h除。 如果要返回到原有的兩個滑塊,右鍵單擊任何滑塊,然后單擊全部重設。
