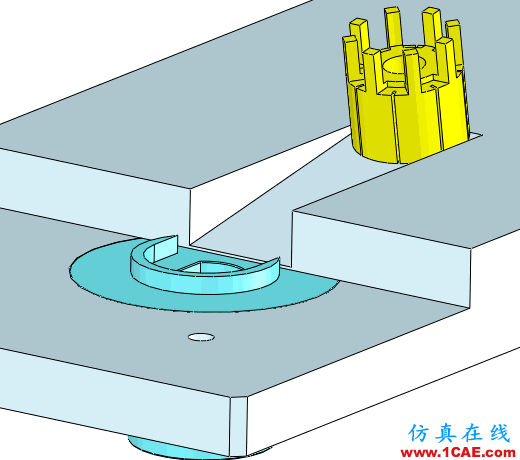

僅重力,不會沖出卡槽
在重力及1m/s時,沖出卡槽
這種分析,使用SolidWorks Motion幾分鐘就可以得到結果,對操作人員的1個小時的培訓就足夠了;
下面簡單的看看具體的設置過程:
1:打開SolidWorks模型:
2:給不同的零件定義不同的材料,關鍵是滑動零件的材料:
3:給滑動零件定義一個引力:
這里需要注意,SolidWorks 2016之前的版本默認為Y軸向上!!!

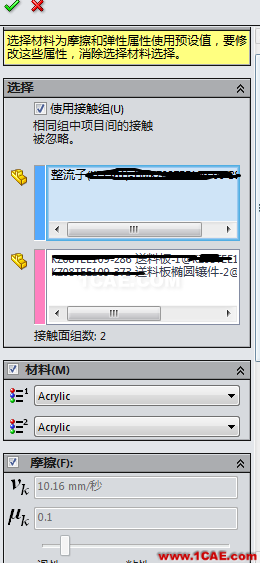

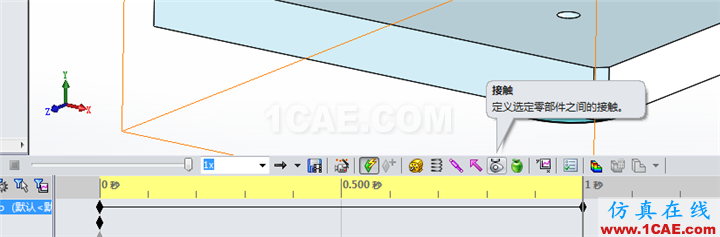

4:定義接觸:
5:設置完畢這些,指定一個時間1S,就可以開始分析無初始速度,僅靠重力的運動了!!

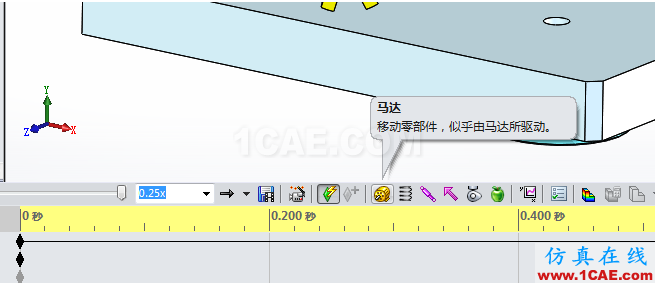

6:如果考慮初始速度,還要加一個初始速度:
看完上面的步驟,經常使用SolidWorks的是否感覺超簡單呢@?這個就是CAD CAE一體化的大趨勢!
不過對于復雜的分析還是推薦專業的分析人員使用更專業的工具進行!!
