搜索solidworks學習總綱＂三步曲＂
2017-09-13 by:CAE仿真在線 來源:互聯網
●說起SW,相信大家只要是在機械圈里混的人,都不陌生了,近年來機械這個大餅,被它分走了很大一塊。首先它是一個工業3D參數化建模軟件,當然它也不僅于此(這是后話,以后再談),這個軟件的安裝相對是比較簡單的,
●再說要學習SW,其實也比較簡單,只要我們掌握一定的前瞻性規律,找出它破綻,拿下入門,還是很輕松滴啦!
●繞了一圈,干貨終于來了,下面由我來一一給大家展示:總的來說,SW3D建模,一共分三大步驟:定基準――畫草圖――建模型,我稱之為"三步曲",把握好這個"定律"就不會出大錯了哦。

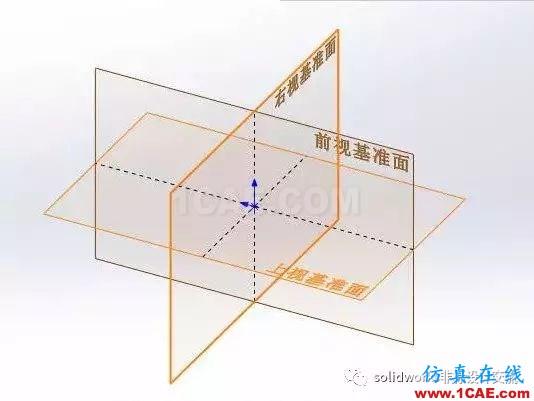

●第一曲:定基準,就是確定基準面了,當你畫草圖的時候,一定要畫在一個基準面上,基準面其實就好像是我們工作用的打印紙,現實中畫圖時,肯定要畫在一張空白的紙上了,所以我們在空白紙上用筆畫圖的時候,這張空白紙就是我們畫圖的一個基準面。而SW畫草圖,也是同理,要先確定在那個基準面上畫,然后才能畫圖。SW系統的默認基準面如下圖,先來認識一下它吧,真面目如下圖。
●第二曲:畫草圖,當我們確定了在那個基準面畫草圖之后,我們就要開始畫草圖了,這里所說的畫草圖和在AUTOCAD里畫圖差不多,其實也就是畫一些建模所需要的輪廓線,相比CAD的畫零件視圖還是簡單多了。當我們畫草圖的時候,首先要點開“草圖工具欄”,大家會看到“草圖工具欄”上面有不少草圖命令,
咋一看,還不少命令呢,不過大家也不要被嚇到哦,看似很多命令,其實不然,我們歸納一下,就是畫點和線而已啦。除點之外和線段命令之后,其它命令都是點和線的衍生命令,把這一點弄清楚,就好辦了。其實畫草圖不過是畫點和線而已,而線又是點組成的,其實說來說去,就是畫點而已了,大家說這樣分析一下,是不是變得很簡單啊!
●第三曲:建模型,就是創建3D模型的意思。既然我們確定了在那個基準面上畫圖,也畫好了圖,接著我們就要創建它的3D模型了,這時大家需要點開“特征工具欄”
為什么建3D模型要用“特征工具欄”呢,因為呀,我們的3D模型就是由不同的3D特征所組成的,那好,這下大家都明白了。
●那我們就創建特征吧,可能很多朋友一看“特征工具欄”有點傻眼了,感覺好多好強大啊!的確如此,是很多很強大,但大家也不必為此緊張,我已經幫大家做好了歸納和總結,同時對于我們入門者來說,也不必一次學完嘛。
●那好吧,特征命令如此多,怎么搞呀!我們把它分為三類,一是基體特征,就是基礎特征,命令帶“基體”二字的都是基體特征,相信大家都看到了,拉伸凸臺、旋轉凸臺、放樣凸臺、掃描凸臺都是基體特征了;二是附加特征,怎么理解呢,也就是說它是依附于基體特征才能創建的,它們存在一定的“父子”關系,當然后者是“子”,也可以說是依附特征,必須有依附的東西,它才能用。如帶切除二字的命令,以及圓角、倒角、抽殼、拔模等;三是編輯特征,就是對現在特征的再編輯操作,如陣列、移動復制、壓縮與解壓縮、3D動態修改等。
