Solidworks Simulation實例操作——CH07(Diesel Oil Engine Pump柴油引擎燃料泵)

2013-08-14  by:三維CAE仿真分析  來源:仿真在線

Solidworks Simulation實例操作——CH07(Diesel Oil Engine Pump柴油引擎燃料泵)



1 設計要求:

該裝置為柴油引擎燃料泵,最高工作壓力為4MPa。

2 分析零件

件3套筒零件的內腔用來將燃料增壓,件3套筒零件的損壞情況可能為強度破壞,也可能為疲勞破壞,因此分析件3套筒零件的靜強度和疲勞強度。

3 分析目的

1、驗證零件在給定的載荷下靜強度是否滿足要求;

2、求解模型在給定工作載荷下的疲勞壽命。

4 分析結果

1.靜力分析

按書中尺寸建立模型,零件體積為8cm3。材料選用AISI 1020,屈服應力351.6MPa。

根據零件的工作情況,對該零件進行靜力分析,結果如圖1-17所示。模型的最大von Mises為25.8 MPa,零件的安全系數約為13.6。零件安全。

Solidworks Simulation實例操作——CH07(Diesel Oil Engine Pump柴油引擎燃料泵)solidworks仿真分析圖片圖片1

2.疲勞分析

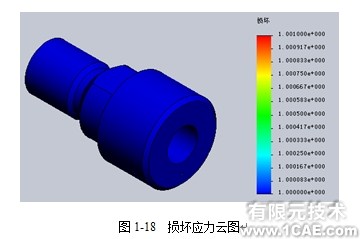

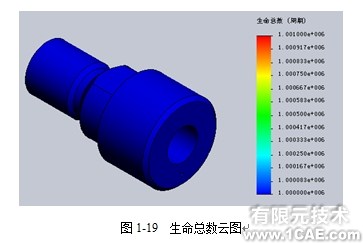

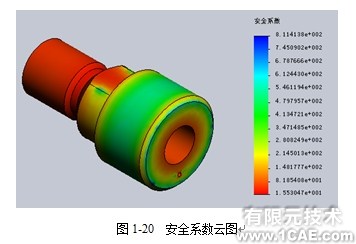

周期載荷為P=4MPa,LR=0,周期個數:1000000。對零件進行疲勞分析,得到零件的損壞云圖、生命總數云圖和安全系數云圖分別如圖1-18~圖1-20所示,由安全系數云圖可以看出,零件是安全的。

Solidworks Simulation實例操作——CH07(Diesel Oil Engine Pump柴油引擎燃料泵)solidworks仿真分析圖片圖片2

Solidworks Simulation實例操作——CH07(Diesel Oil Engine Pump柴油引擎燃料泵)solidworks仿真分析圖片圖片3

Solidworks Simulation實例操作——CH07(Diesel Oil Engine Pump柴油引擎燃料泵)solidworks仿真分析圖片圖片4



5 小結

本節驗證了柴油引擎燃料泵裝置里件3套筒零件的靜強度和疲勞強度,計算結果表明,兩項指標均符合設計要求。考慮到成本和結構問題,這里不作改進。
