搜索UG模具設計——尋找模具重心的方法
2016-09-07 by:CAE仿真在線 來源:互聯網
對于一些大型模具一般均需要加裝吊模塊,吊環螺絲常居于模具重心位置,那么這個模具重心怎么去尋找,請看下面:

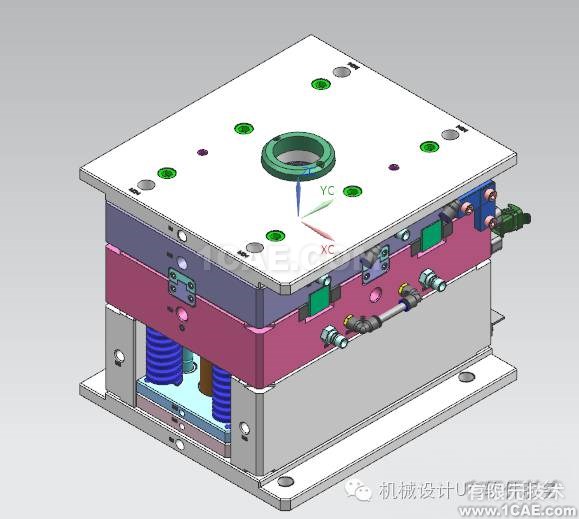

此為一套汽車模具,要求較高

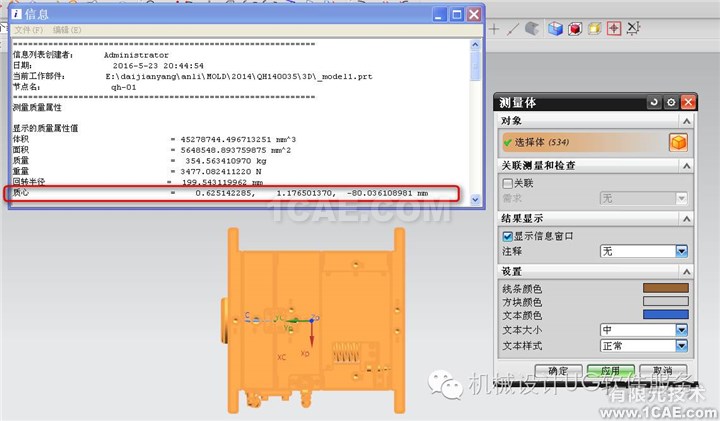

分析---測量體(框選整套模具)
勾選顯示信息窗口
在信息欄中即會出現質心:
坐標系位置(即為模具重心位置)

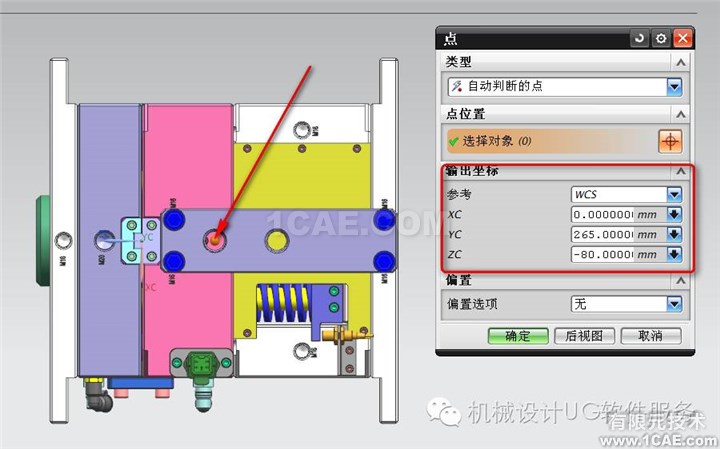

模具中心即為上圖質心數據
X/Y方向數據較小,忽略不計
Z方向取整數80

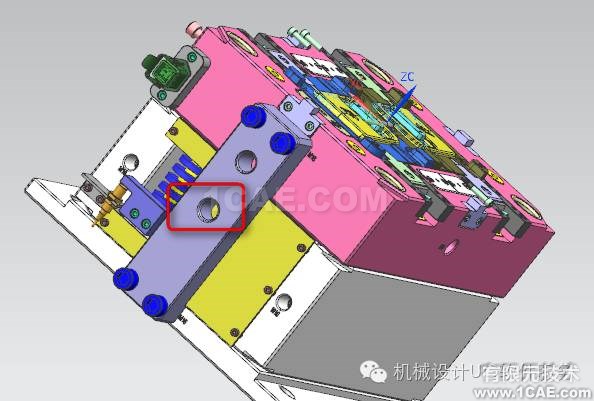

此孔為單獨起吊后模側吊環螺絲位置

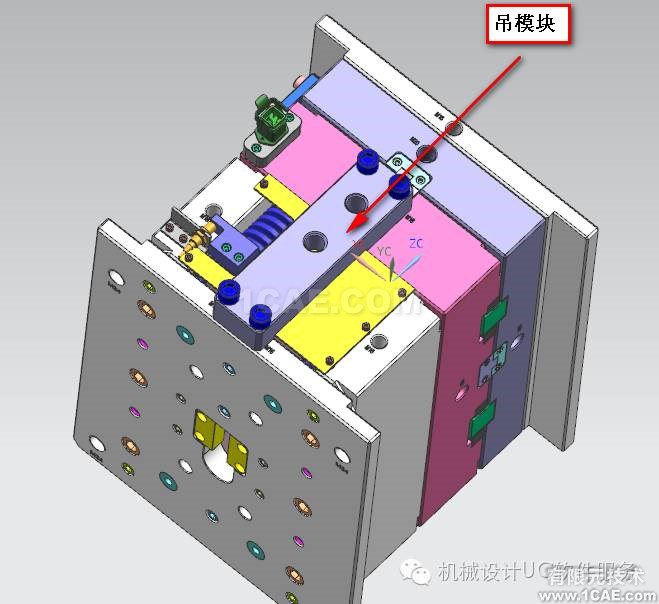

也可做成這樣
如果對你有幫助,請幫忙點贊轉發!
