一、導入模型
在UG軟件中,導入如下所示模型。
二、分析破面

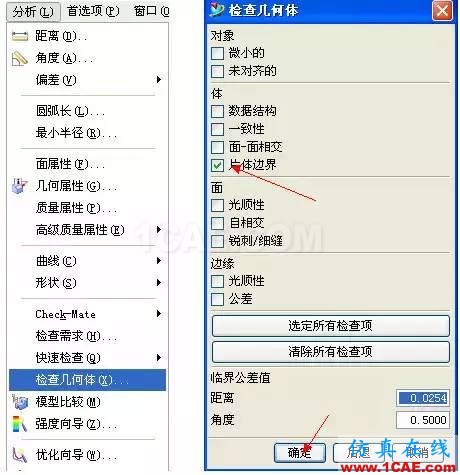

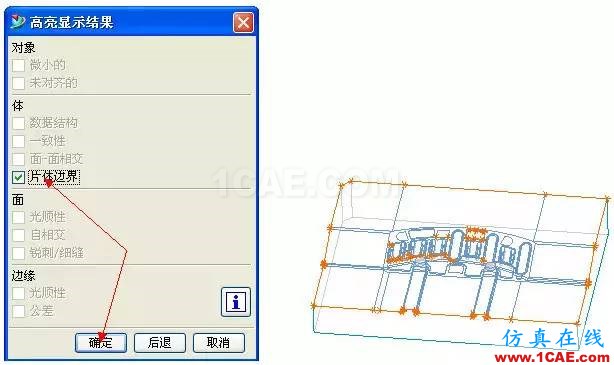

1. 分析→檢查幾何體→片體邊界→確定→選擇要分析的片體;

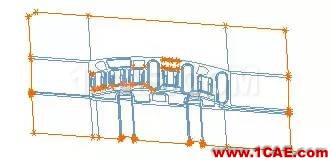

2. 中間出現紅點的地方為破面。
三、修補破面

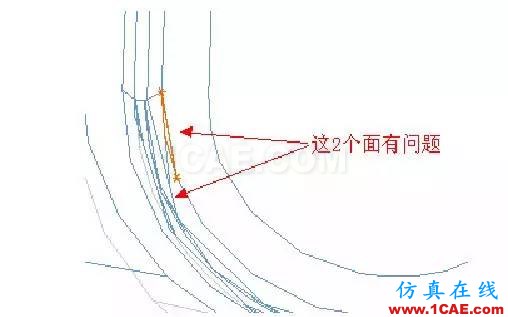

1. 放大此處,這2個面有問題;

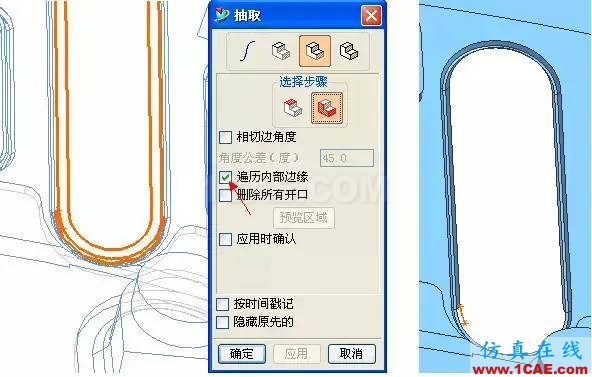

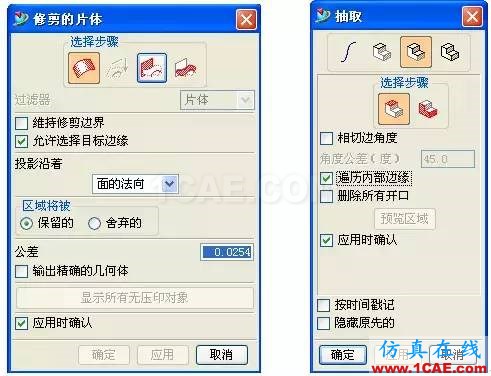

2. 切換第2層為工作層,點任意面為種子面,兩破面為邊界面,抽取區域面;

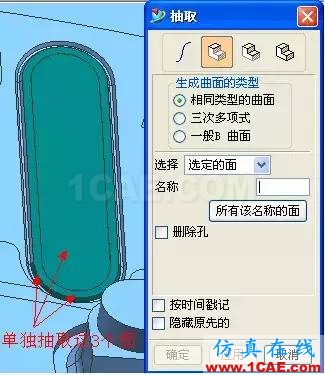

3. 單獨抽取如下3個面,圖層第2層計數顯示4,面的顏色改為草綠色;

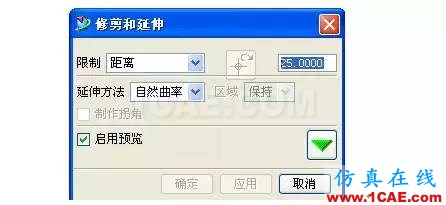

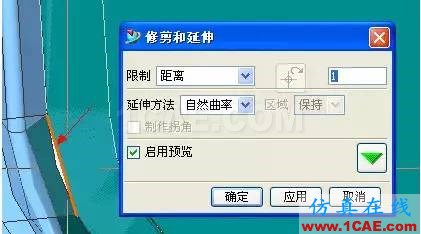

4. 修剪和延伸這條邊;
5. 修剪片體;

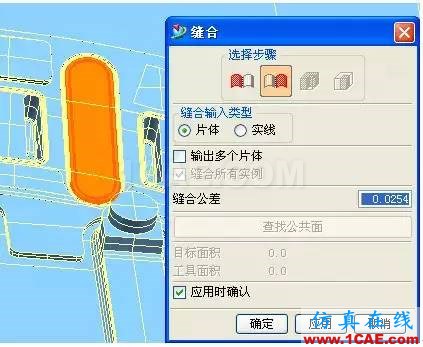

6. 縫合4個曲面和片體;
7. 移除參數,刪除第一層原始片體,分析結果如下,右下角紅點消失;
8. 重復以上步驟,逐個修復破面,直到中間的紅點全部消失。
四、經驗總結
1. 因軟件兼容性不好,轉檔產生破面
-
PROE和UG轉檔:PROE轉出STP檔,UG導入STP檔,NX4直接打開PROE易產生破面;
-
Solidwork直接讀取PROE,再導出X_T格式轉檔到UG,Solidwork兼容性較好不易產生破面;
-
UG、Solidwork、MasterCAM都是Parasolid核心,通過X_T格式轉檔不會產生破面;
-
UG通過X_T轉檔到MasterCAM,因MasterCAM主要是曲面操作,所以只能通過IGS轉檔到UG
2. 精度問題
-

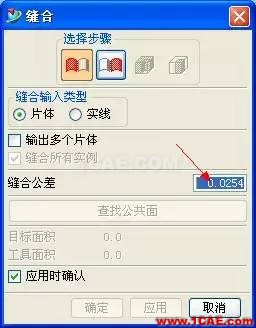

UG默認縫合公差為0.0254,縫合后的實體精度為0.0254。抽取出實體所有面,縫合公差設為0.01,縫合全部面,則實體的精度變?yōu)?.01。PROE的默認精度很小,所以UG轉檔到PROE易產生破面。
-
PROE采用英制設計,絕對精度為0.01,導入U(xiǎn)G后尺寸放大25.4倍,邊界公差同時放大25.4倍,實體精度為0.254,這樣的實體在UG中既不能分割也不能合并,無法操作。
-

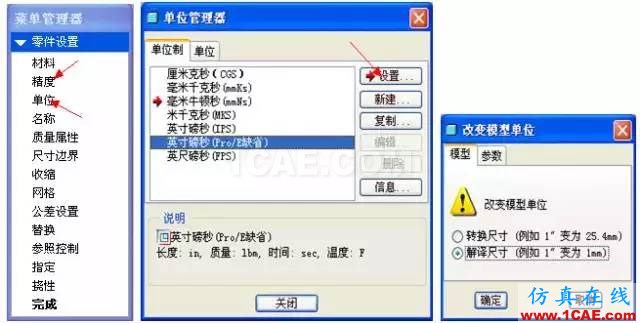

解決的方法應先在PROE轉為公制單位,再調精度,然后轉檔。

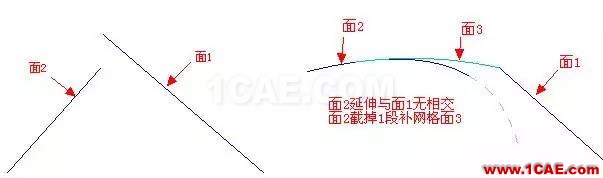

3. 破面主要類型

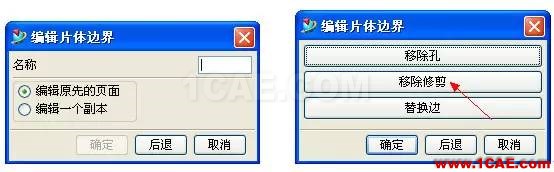

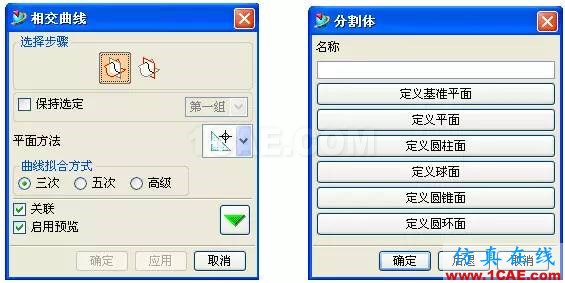

4. 補破面主要指令
