搜索UG草圖命令---圓角
2016-11-09 by:CAE仿真在線 來源:互聯網
使用圓角命令創建兩個或三個曲線之間的圓角。
-

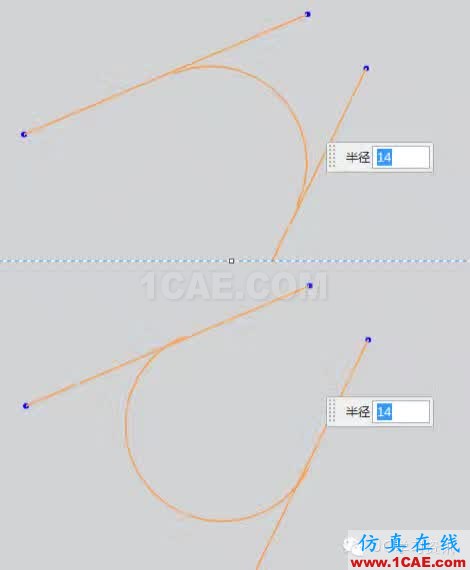

為圓角半徑指定一個值,或預覽圓角,并通過移動光標來確定其大小和位置。
-
鼠標左鍵并拖動曲線來創建一個圓角預覽。
如果你添加一個圓角延長配方曲線,相關性將被刪除。

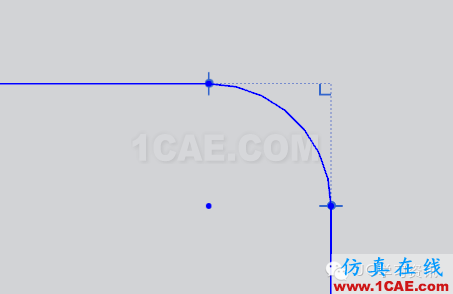

修剪: 修剪輸入曲線。
如果重合和相切約束在自動判斷約束和尺寸中是開啟的,則草圖自動判斷這兩個約束。如果修剪輸入是關閉的,則草圖將創建點在曲線上的約束。

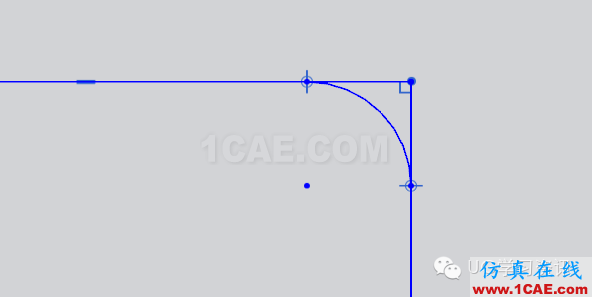

取消修剪: 使輸入曲線保持取消修剪狀態。

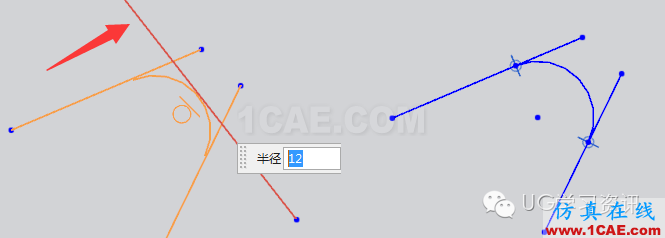

刪除第三條曲線:刪除選定的第三條曲線。
創建備選圓角:預覽互補的圓角。
可以通過按 Page Up 或 Page Down 鍵預覽補角。
