搜索UG型腔銑拐角撞刀過切分析
2016-11-09 by:CAE仿真在線 來源:互聯網
問:開粗拐角那撞進去了過切,現在得重新買料了,發現好幾次這種情況,是軟件缺陷嗎?
答:UG高版本型腔銑開粗要特別注意拐角撞刀過切,UG各版本測試如下,過切應是軟件版本問題。
UG4.0拐角正常,無過切

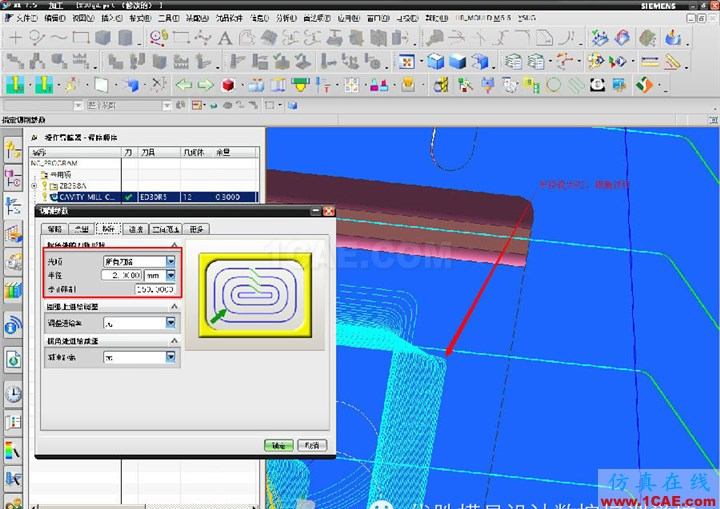

UG7.5 UG8.0 UG8.5拐角設為R2.5,拐角處撞刀過切

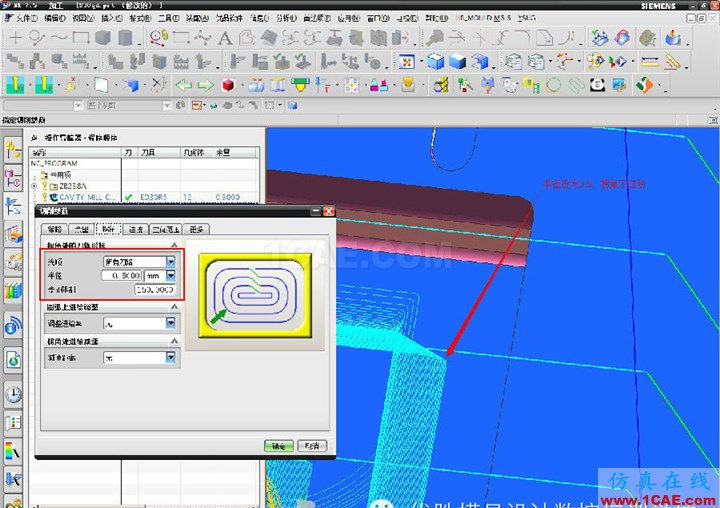

UG7.5 UG8.0 UG8.5拐角設為R0.5,拐角處無撞刀
