搜索UG模具設計之斜頂設計制作注意事項
2016-11-07 by:CAE仿真在線 來源:互聯網
在我們設計斜頂的過程中往往會忽略掉很多細節問題,導致斜頂斷裂,壽命不長等現象,那么我們設計斜頂需要注意那些事項呢?
-
斜頂針設計時請注意斜頂及斜頂座上圖所示的R盡可能大,常用R=1~2mm,避免斷裂。
-

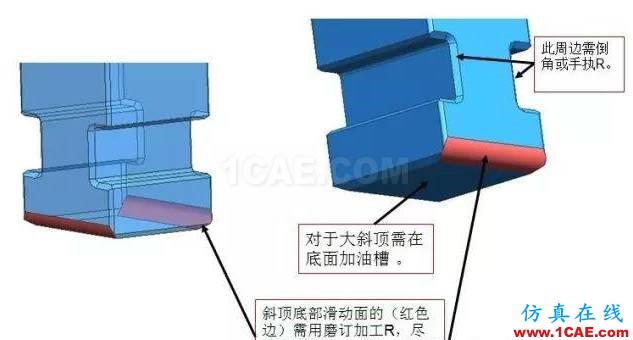

2.斜頂底部滑動面的(紅色邊)需用磨訂加工R,盡量做R到R1.5~R3mm且順滑,防止斜頂擦燒斷裂。

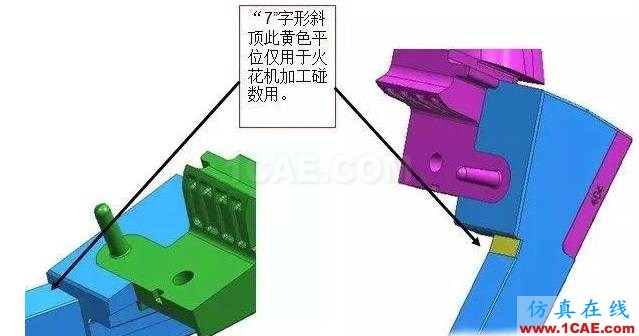

3.“7”字形斜頂此黃色平位需做出來,便于火花機加工碰數用。
4.碰數基準也可以在斜頂尾部磨平。因為斜頂腔加工時需線割兩次增加成本

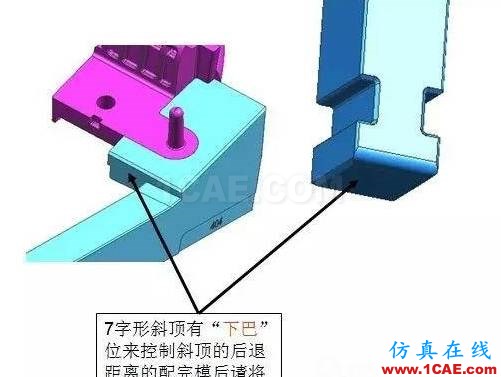

5. 7字形斜頂有“下巴”位來控制斜頂的后退距離的配完模后請將頂針的底部磨去

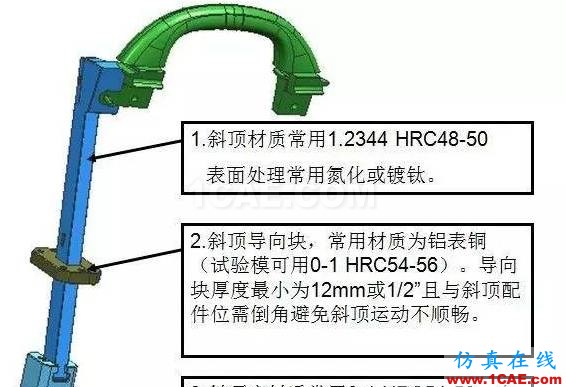

6. 斜頂、導向塊和斜頂座材料的選用,及材料處理方式
