ug模具設計之機殼模前模大電極的拆法

2017-01-03  by:CAE仿真在線  來源:互聯網

前模膠位面一般都是產品的外觀面,所以前模電極如果有要求我們都是一個大電極放下去,避免電極放電時產生接痕,當然前模電極也有一些其它的要求,具體我們以下面這個機殼模的前模來講解,有興趣的可以下載下面的圖檔練習一下,因為對于大部分人剛入門的人來說,拆不出來很正常'

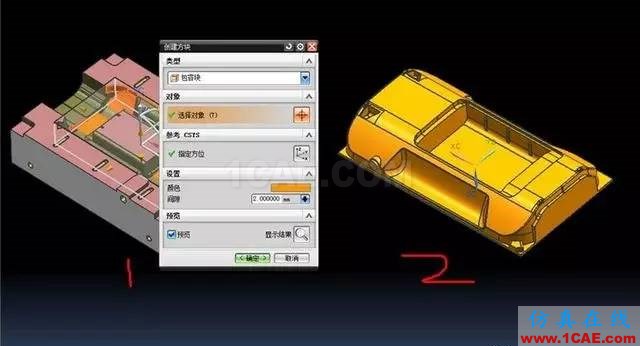

第一:我們先調用電極設計里面的箱體命令,新建一個包容塊,然后用模仁對箱體進行求差

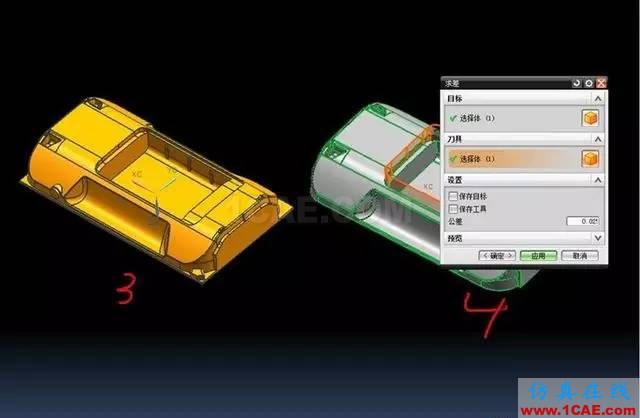

第二:下圖3中用刪除面或者替換面功能把多余的去掉,4中間的那塊抽邊線拉伸然后跟實體求差

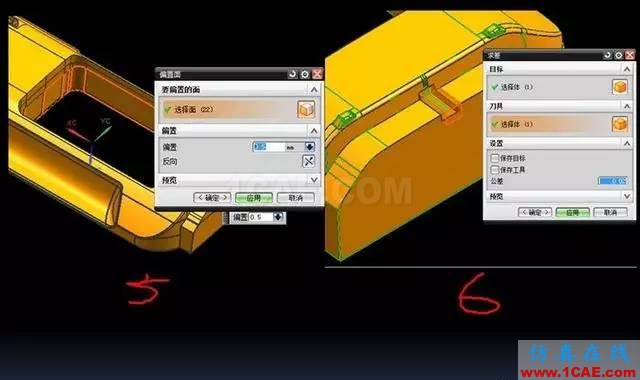

第三:圖5,求差之后發(fā)現中間直身太高了,不方便加工,因為我們要考慮刀具的直身位,圖6的中間中間我們新建一個箱體求差,因為這個地方可能會影響到我們偏置

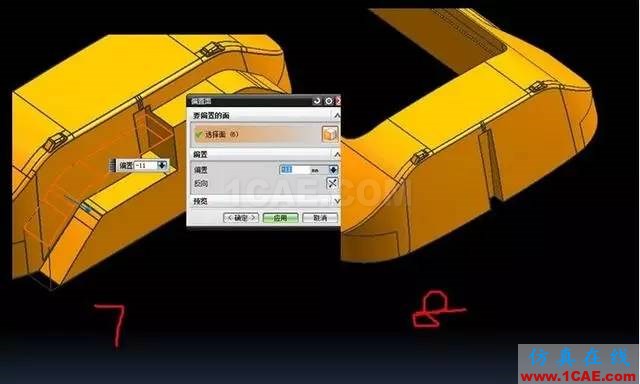

第四:按下圖7中偏置,如果不行就每次少偏置一些,可以多分幾次偏置完'

第五:中間的缺口我們可以新建一個箱體,然后按圖中的那幾個邊線分割實體,最后依次替換

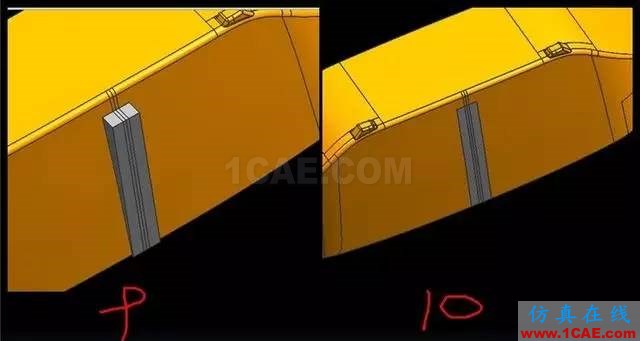

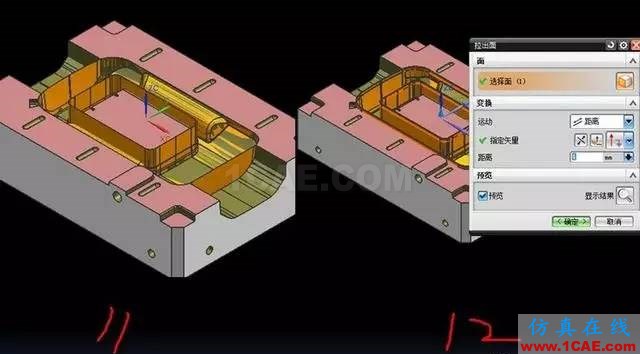

第六:因為是外觀,都會有尺寸要求,所以很多公司要求邊緣不能延伸,而直接拉伸出來,拉伸位要考慮加工,一般1-5mm

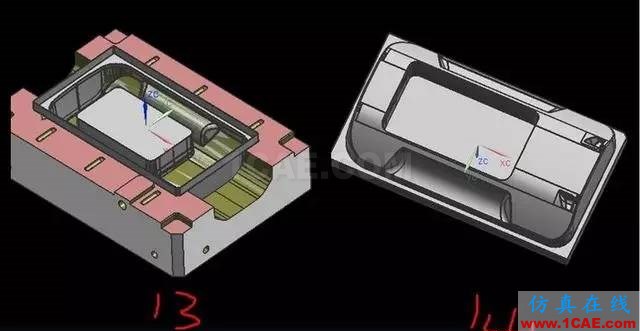

第七:最后我們加一個電極基準臺,因為此電極有點大所以我們電極基準臺的高度適當的加高可以為10-15mm,因為要保證電極的整體性所以圖14中有一個小區(qū)域加工不出來我們可以采用銅清銅的方式
