搜索UG-NX齒輪的創建與運動仿真視頻——壓力機綜合應用【轉發】
2017-02-25 by:CAE仿真在線 來源:互聯網
首先我們來看看關于齒輪的一些小知識吧!
齒輪傳動是機械傳動中應用最廣的一種傳動形式。它的傳動比較準確,效率高,結構緊湊,工作可靠,壽命長。目前齒輪技術可達到的指標:圓周速度v=300m/s,轉速n=105r/min,傳遞的功率P=105KW,模數m=0.004~100mm,直徑d=1mm~152.3mm
齒輪傳動的特點
1,瞬時傳動比恒定。非圓齒輪傳動的瞬時傳動比能按需要的變化規律來設計。
2,傳動比范圍大,可用于減速或增速。
3,速度(指節圓圓周速度)和傳遞功率的范圍大,可用于高速(v>40m/s),中速和低速(v<25m/s)的傳動;功率從小于1W到105KW。
4,傳動效率高。一對高精度的漸開線圓柱齒輪,效率可達99%以上。
5,結構緊湊,適用于近距離傳動。
6,制造成本較高。某些具有特殊齒形或精度很高的齒輪,因需要專用的或高精度的機床,刀具和量儀等,故制造工藝復雜,成本高。
7,精度不高的齒輪,傳動時的噪聲,振動和沖擊大,污染環境。
8,無過載保護作用
齒輪正確嚙合傳動的條件
1,兩直齒輪的法向模數和法向壓力角應分別相等。
2,兩斜齒輪螺旋角大小相等,方向相反。
由于齒輪的建模和運動仿真較為繁瑣由于篇幅有限所以不提供圖文教程,下面將會提供視頻教程,并將它在實際壓力機工程應用方面的運動仿真視頻教程一并獻上。

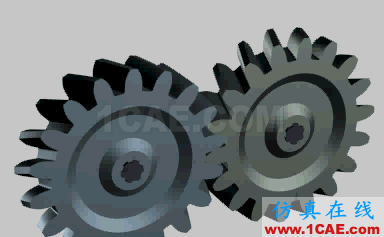

UG NX齒輪建模與運動仿真過程
UG NX壓力機運動仿真實戰教程
