【揚聲器系統設計與仿真】揚聲器振動結構仿真分析【轉發】

2017-05-05  by:CAE仿真在線  來源:互聯網

揚聲器和揚聲器系統的振動仿真分析沒有行業專用的軟件,一般采用通用的有限元軟件進行,如Ansys,Comsol,Abaqus等。

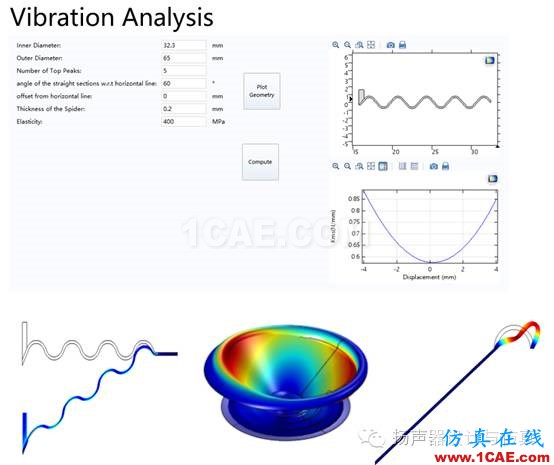

主要可以做一些模態分析(如fs,晃動模態,中頻谷,分割振動),靜力分析,非線性分析(如Kms(x)曲線),喇叭盆架或箱體強度,跌落,鉚合等。 為設計支片,做了一個簡單的comsol app模型。可以對支片設計做一些前期快速驗證。

先簡單介紹下,具體的詳細應用會后續再進行探討。

其實不了解有限元軟件也沒關系,多學些有限元的基本知識,對解決工作中會碰到的比如應力集中。頻響曲線峰谷分析等問題也是有幫助的。防止無目的的純靠猜想。當然Klippel的Scanner或者Polytec激光測振儀等用處也相當大。刨除儀器測試誤差,分析結果比有限元的結果要可信,而且可以用來校準有限元的模型。

跌落的仿真是相當復雜的。值得一提的是,Solidworks/ProE自帶的仿真模塊,comsol對這個問題基本無解。即便能得到結果,其可信度也是相當低的。得使用Ansys或Abaqus等的顯式動力學模塊。

關于顯式動力學,感興趣的朋友可以自行了解一下。 汽車的碰撞仿真和跌落是類似的,屬于高度非線性,接觸時間極短。

鉚合的仿真分析可以用在比如鉚合盆架/前夾板(華司)的鉚合刀口的優化上,如何使得鉚合力最大。

跌落和鉚合都做過一些模型,包括還有音圈規彈簧位置粗細等模型,不過暫時還未實際應用在真實產品中。因為對揚聲器/音箱的實際工程應用作用也不大,有其他簡單的經驗調整辦法,除了可以水一水論文之外。 后續可能合適的時候再拿出來炫技一番。
