---------------翻譯自《ANSYS FLUENT用戶手冊》P261-262
定義方向主要通過以下一些步驟:
1、通過在direction specification method下拉列表中選擇direction vector或normal to boundary來指定流動方向。
2、若在第一步中選擇了normal to boundary,且使用的是軸對稱旋轉,則需要設定合適的流動方向切向分量的值。若在3D或2D模型中不包含有軸對稱旋轉,且選擇了Normal to boundary,則對于流動方向沒有額外的參數需要指定。
3、若幾何為3D,且在第一步中采用direction vector指定流動方向。則可以在下拉列表中選擇直角坐標系(x,y,z),柱坐標系(徑向、切向、軸向),局部柱坐標系(徑向、切向、軸向)或局部柱坐標旋轉。以下是一些需要注意的地方:
(1)笛卡爾坐標選項基于幾何所用的笛卡爾坐標系統。輸入流動方向的x,y,z三方向分量。
(2)柱坐標系統使用基于以下坐標系統的軸向、徑向以及切向分量:a)對于單流體區域,坐標系統是通過流體域設置框中的旋轉軸及坐標原點來確定的。b)對于多區域問題(MRF或滑移網格),坐標系統由與入口相臨的計算域的旋轉軸指定。

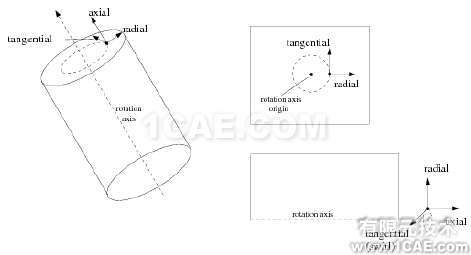

對于上面柱坐標系統的定義,正的徑向速度方向由旋轉軸向外輻射,正的軸向速度方向為旋轉軸向量,而切向速度向量則由右手定則確定。如下圖所示。
(3)局部柱坐標系統允許用戶為入口定義一個坐標系統。當使用局部柱坐標選項時,用戶可以在pressure inlet對話框中定義坐標系統。當模型中存在很多具有不同旋轉軸的入口時,使用局部柱坐標昔非常有用。輸入合適的軸向、徑向以及切向分量,并且指定軸原點及軸向量的x,y,z分量。
(4)局部柱坐標旋轉坐標系允許用戶為入口指定坐標系統。在該系統下輸入壓力,旋轉速度以及軸向和切向的速度。輸入合適的軸向以及徑向流動方向分量,輸入切向速度值,并且輸入坐標軸原點及方向的X,Y,Z分量。這一坐標系統在用戶開始以較小的旋轉速度,進而逐漸增大到穩定值的問題模擬中非常有用。
注意:local cylinderical swirl不能用于明渠流動邊界,也不能用于mixing plane邊界。
4、若使用的幾何為2D,且在第一步中選擇direction vector定義流動方向,則可以下列的方式定義向量分量:
(1)對于2D平面幾何,輸入合適的流動方向X,Y,Z分量
(2)對于2D軸對稱幾何,輸入合適的流動方向軸向,徑向分量
(3)對于軸對稱旋轉幾何,輸入合適的流動方向軸向、徑向以及切向分量。
