本案例利用Fluent計算計算流體自CD噴管噴出后的超聲速流動。

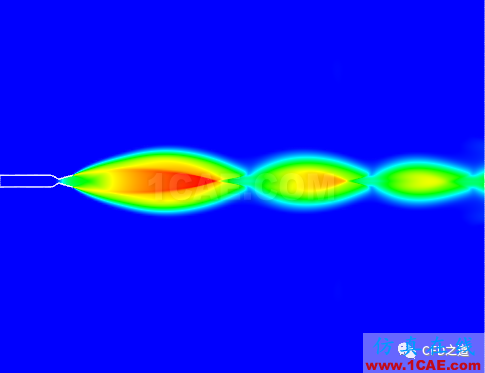

計算完畢后馬赫數如圖所示。
1
計算模型

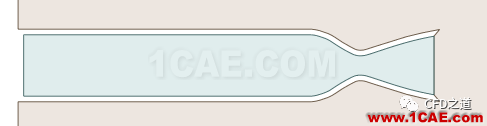

噴嘴計算模型如下圖所示。

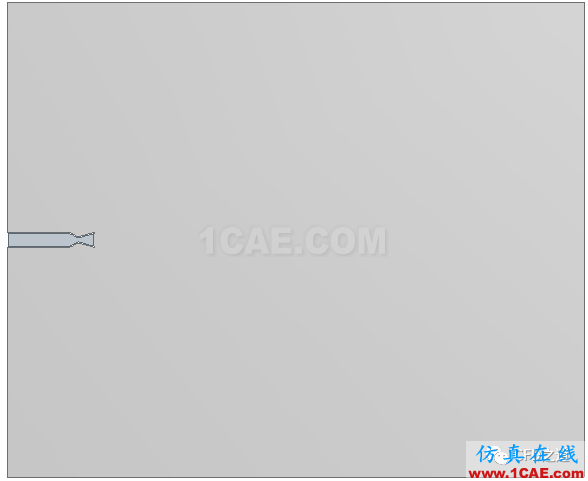

計算區域如圖所示。
2
生成網格

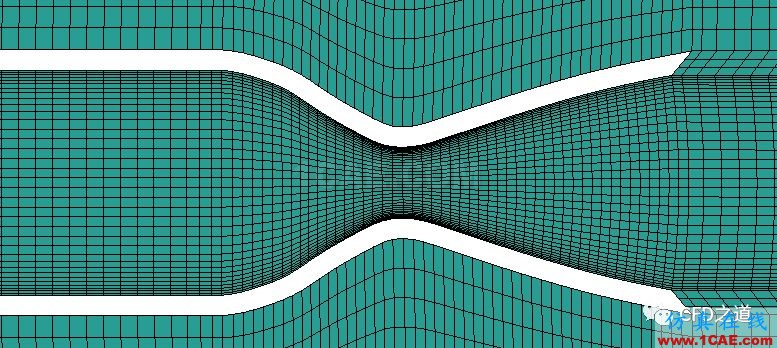

在ICEM CFD中生成全四邊形計算網格。噴嘴位置計算網格如下圖所示。
3
Fluent設置

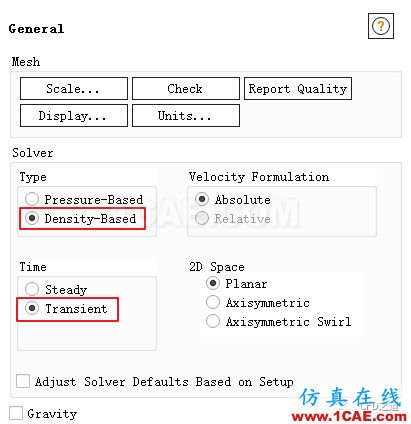

3.1 General設置
-
設置采用Density-Based求解器
-
采用Transient計算
3.2 Models設置
-

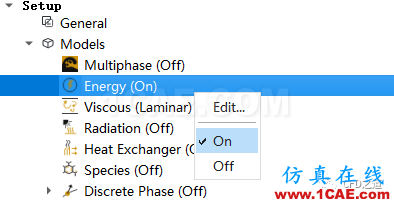

右鍵選擇Energy,點擊彈出菜單項On激活能量方程
-

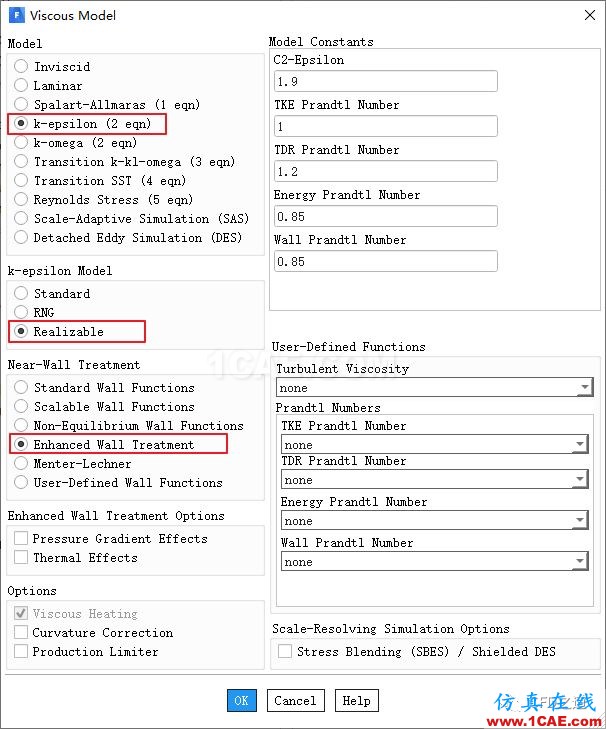

雙擊Viscous節點,彈出對話框中選擇采用Realizable k-epsilon湍流模型,激活Enhanced Wall Treatment壁面函數
3.3 Materials設置
-

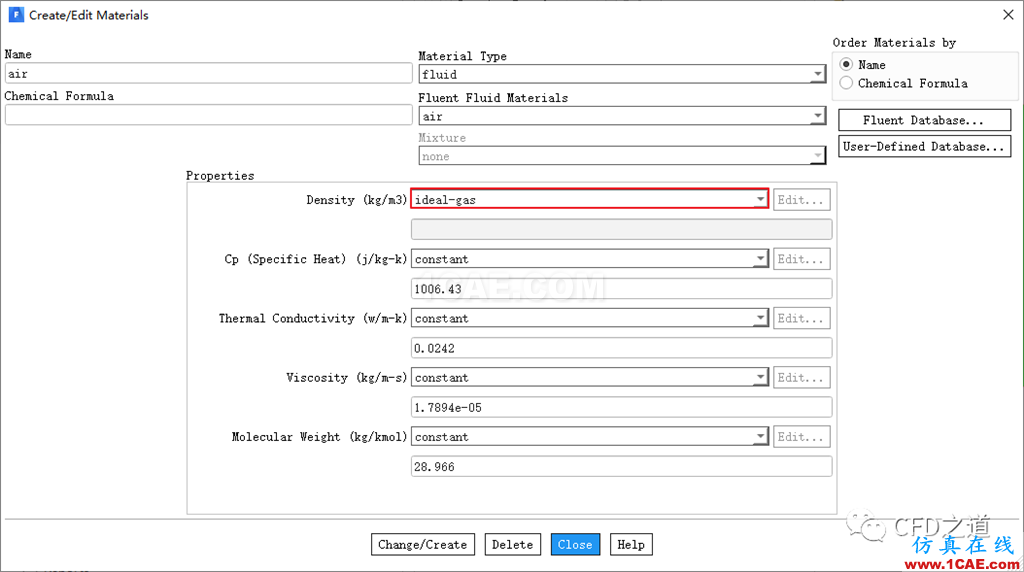

設置air的密度為ideal-gas,其他參數保持默認設置
3.4 Operating Conditions設置

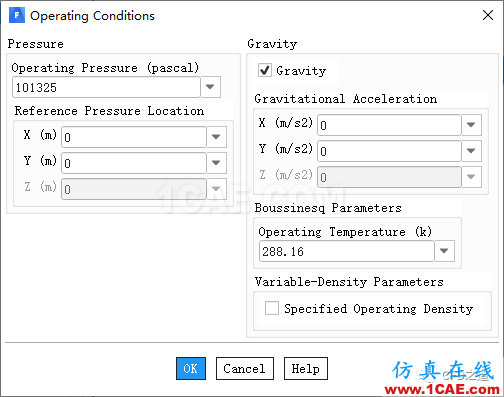

如下圖所示設置操作條件。
3.5 Boundary Conditions設置
-
設置inlet邊界為Pressure-inlet類型
-

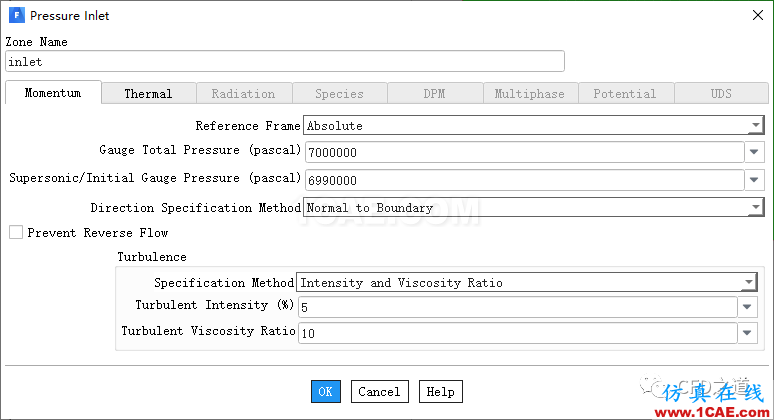

如下圖所示設置入口總壓為7 MPa,表壓為6.99 MPa
-

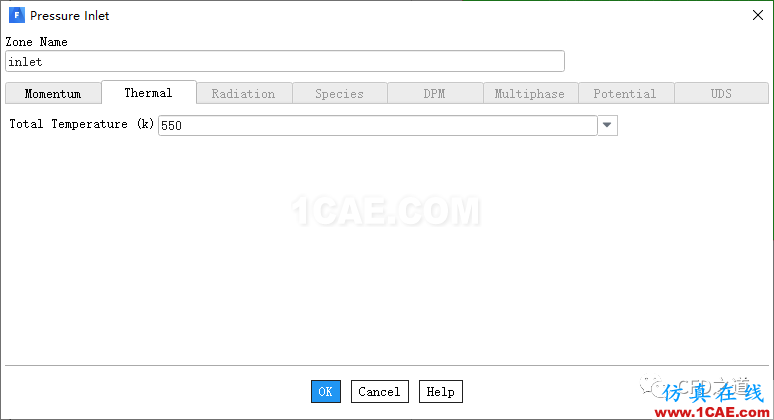

設置入口溫度為550 k
其他邊界采用默認參數設置。
3.6 Methods設置
-

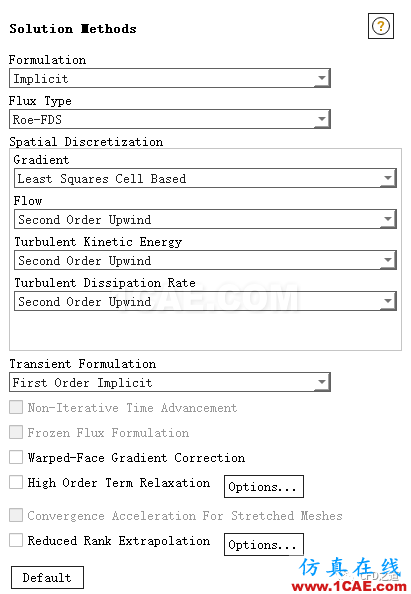

Methods采用如圖所示參數設置,設置湍流項采用二階迎風格式

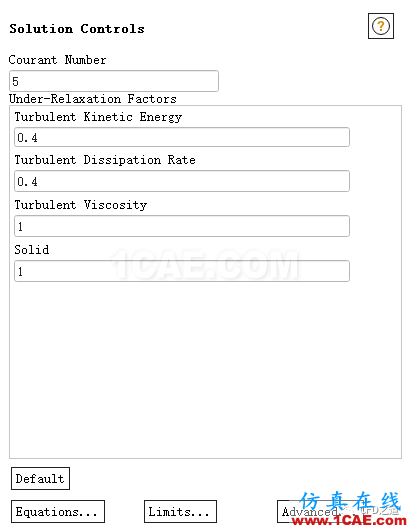

3.7 Controls設置
-
Controls面板中,設置Turbulent Kinetic Energy及Turbulent Dissipation Rate為0.4
-
其他參數保持默認設置
3.8 初始化計算
-

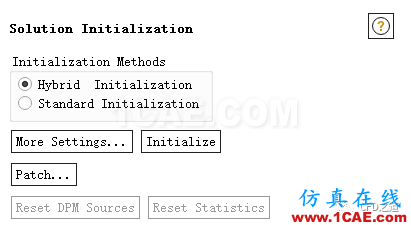

鼠標雙擊模型樹節點Initialization,右側設置面板中采用Hybrid Initialization初始化
注:若收斂困難,可嘗試采用FMG初始化。
3.9 設置自動保持
-

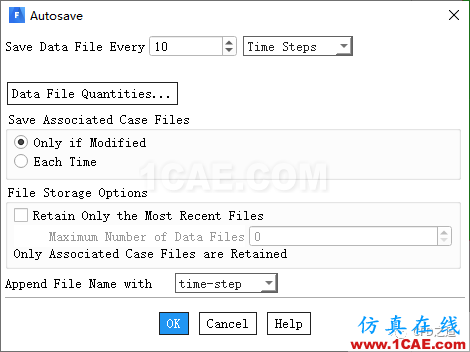

如下圖所示,設置每10個時間步保存一次

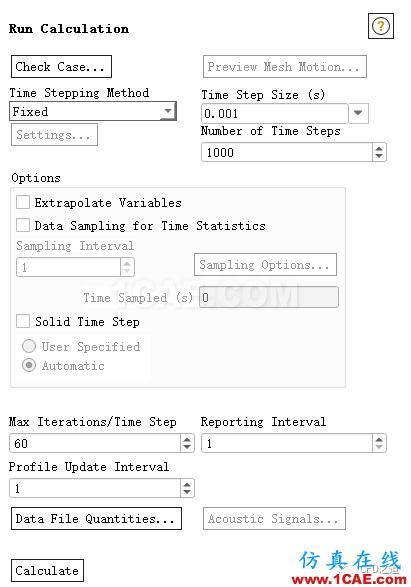

3.10 求解計算
-
設置Time Step Size為0.001
-
設置Number of Time Steps為1000
-
設置Max Iterations/Time Step為60
-
點擊Calculate開始計算
4
計算結果
-

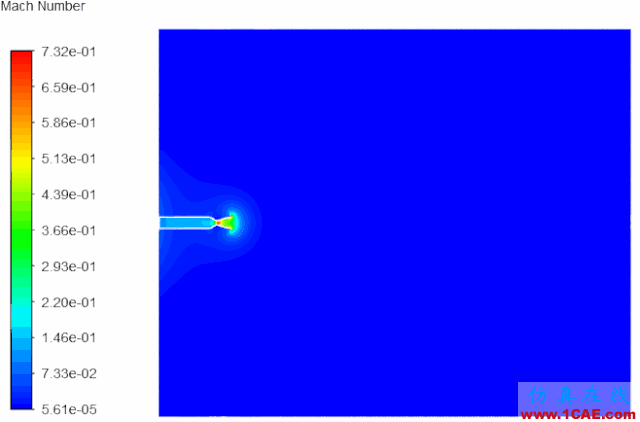

馬赫數分布
其他后處理這里就不贅述了。
相關文件:
https://pan.baidu.com/s/1SMWewhpBF3_Jbn55NalYmA
提取碼:40op
