fluent ICem學習心得分享

2016-08-15 by:CAE仿真在線來源:互聯網

在新的版本中icem對gambit取而代之了,原來的fluent與gambit搭配,變成fluent與icem搭配。

學了一年的Gambit,之前做的幾何模型比較簡單,就一直在用Gambit, 但是最近老板布置的任務幾何模型太復雜,發現用Gambit根本實現不了網格的創建。于是接觸了兩周的ICEM, 下面就介紹一下我自己的學習心得。

用ICEM的已經一段時間了,對ICEM的了解還是不多。

但是學習過程你會發現:icem更現代化,而gamebit似乎老了,很多劃分網格的概念還停留在二維狀態,被淘汰是遲早的事情。

從剛開始用ICEM,是從tutorial開始的,并且學的就是六面體網格。跟著tutorial學習,就是一步步的跟進,對于其中的關鍵問題當時并沒有重視,只知其一,后來開始做自己的東西,才真正的了解ICEM,真正的熟悉ICEM,真正的用上了ICEM。在這里,第一個建議,不要過于強調練習,一定要與自己做的東西結合起來。

ICEM的tutorial里面并沒有講很多具體功能的應用,這需要自己不斷地探索與運用,每個人都有自己的心得體會,所以,第二個建議,在進行學習ICEM時,當然,也不僅限于ICEM,各位要多多的向周圍同學師兄師弟師姐學習,才能掌握其中的訣竅。
ICEM的關鍵問題就是BLOCK的劃分,這需要對模型的整體把握與規劃,不同的模型有不同的BLOCK剖分,而相同的模型可以有多種BLOCK,所以千萬不要局限于一種思維,要多試多想方能成功。

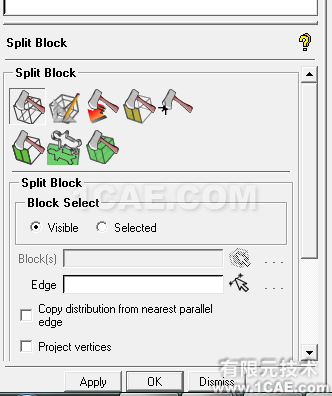

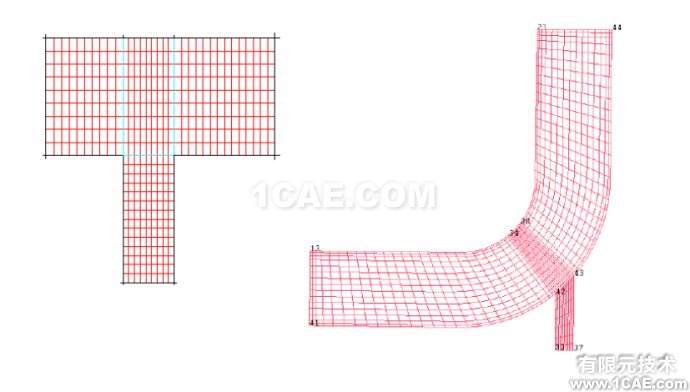

ICEM最大的優點是能夠生成貼體網格,這種規整的結構網格在迭代計算過程中收斂性很好,原理是通過BLOCK劃分逐漸接近真實的幾何體,然后進行點線面關聯,當然在關聯的時候,平臺后面也就在解微分方程,建立起BLOCK邊線與實際幾何體邊線的對應關系。因此,ICEM劃分網格最大的難點就是尋找合適的BLOCK進行劃分。就像是雕塑家,最開始選擇一個很大的BLOCK,然后逐漸對其進行劃分,刪除,最后逼近幾何模型。如下圖所示,左邊是BLOCK,右邊是幾何實體,最開始我們建立個矩形塊,然后采用如圖所示的ICEM中的Split Block按鈕組件進行劃分成不同的塊,再將電線分別對應到幾何體上,就形成了貼體網格。

我剛開始看了一周紀兵兵和流沙的視頻,然后獨自進行練習,發現自己動手操作時會出現很多問題,這說明在進步了。
