搜索研發CFD動網格工程仿真讀書筆記
2016-09-21 by:CAE仿真在線 來源:互聯網
網格是FLUENT的一大特色,特別是其中的網格Remshing功能。目前市面上有講到FLUENT動網格的書籍不少,幾乎每一本FLUENT書籍中均會提到。但是專門講FLUENT動網格的書籍卻比較少,隋洪濤等編著的《精通CFD動網格工程仿真與案例實踐》是其中一本。
先來大概的描述一下這本書給我的印象。首先作為一本講FLUENT動網格的書籍,這本書可以說是中規中矩,該講的內容基本上都提到了。包括FLUENT動網格的三種基本方法詳細描述、6DOF模型的講解、動網格UDF,還包括一些典型動網格運動案例等。作為一本動網格入門的書籍,還是相當不錯的。然而本書也有較多的缺陷。首先書中的FLUENT版本有點老。用的是FLUENT6.3版本。后續版本中新的動網格功能次數并未提及,對于新手來說無疑增加了困難。其次,書中的案例均為簡單案例,缺乏工程背景。

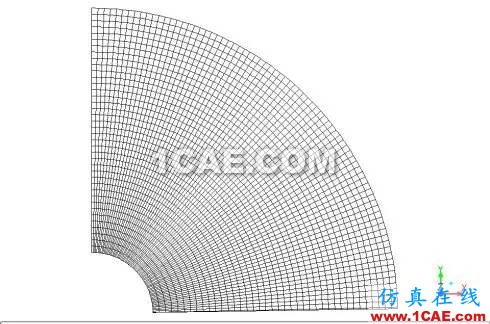

本次關注了此書第106頁的例3,是一個關于旋轉運動的例子,如下圖所示。書中使用了動網格宏DEFINE_GEOM來實現。在例子學習過程中,發現了一些問題。

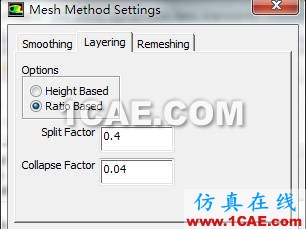

(1)書中對Layering參數設置采用的是Constant Ratio,在新版本中,該參數被改為Ratio Based。如下圖所示。

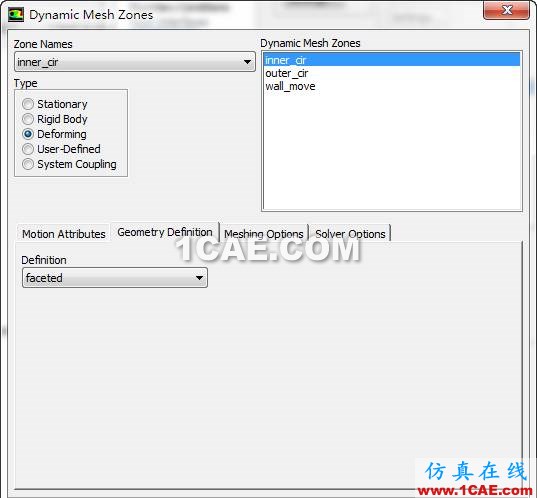

(2)例子中使用DEFINE_GEOM宏描述小圓和大圓的運動。其實在新版本的FLUENT中是不必要的。只需要指定其Definition為faceted即可。
(3)Profile文件定義有問題。
采用書中提供的Profile文件通過指定theta_z來定義剛體運動。在新版本FLUENT中運行會存在問題,剛體不會運動。通過改變該profile文件,指定omega_z來指定剛體運動,從而解決問題。
