對于fluent里模擬流固耦合傳熱(同時有對流和導熱)有很多疑問,下面介紹流固耦合傳熱的解決方法。
1、先要分清你的問題是否是流固耦合傳熱。
(1) 如果你的傳熱問題只是流體與固體壁面的傳熱,不涉及到固體壁面內部的導熱,那么這就是一個對流傳熱問題,不是流固耦合傳熱問題,這時候你只需要設置壁面的對流換熱系數即可。如下圖

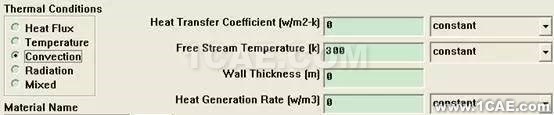

注意右邊這幾個參數的含義:從上往下依次為:壁面外部的對流傳熱系數;外部流體溫度;壁面厚度;壁面單位體積發熱率。
這里沒有內部流體的對流傳熱設置,因?yàn)閒luent會根據流體溫度以及壁面溫度,利用能量守恒,自動計算內壁流體與壁面的對流換熱情況。
(2)流固耦合傳熱問題。在建模的時候你應該定義兩個區域,流體區域和固體區域,并且在切割區域的時候,你應該選中connect,如下圖所示
邊界條件設置:交界面為wall。在導入fluent以后,fluent就會自動生成wall-shadow。這樣在流固交界面上就生成了一對耦合的面,如下圖所示,
。
2、耦合傳熱設置問題

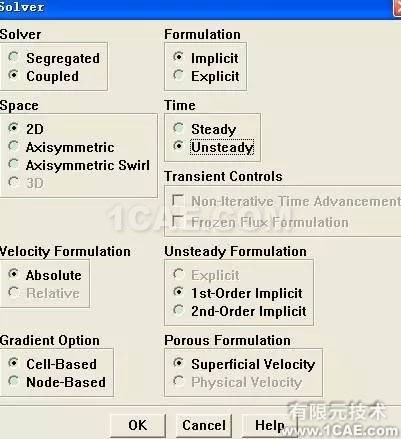

(1)首先就是求解器的設置問題,應該選擇耦合求解器,雖然計算速度會慢一些,但是這更符合實際情況,更容易收斂,誤差更小。如果是非穩態過程還應選擇unsteady。如下圖所示

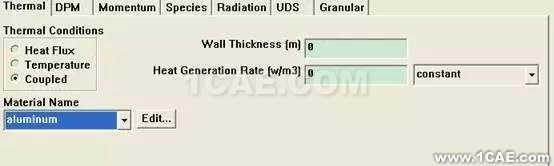

(2)交界面設置問題,這個是關鍵。不用過多的設置只需要選擇coupled。這樣fluent就會自動計算耦合面的傳熱問題。如下圖所示
(3)當然還要選擇能量方程。其他諸如湍流模型、材料設置、進出口條件等等,需要你根據實際情況設定,這里不再敘述。
