【案例賞析】利用FLUENT中隱藏模塊模擬熔體紡絲工藝過程

2016-09-04  by:CAE仿真在線  來源:互聯網

化纖行業以成為國民經濟的重要支柱產業之一,紡絲工藝過程及設備的優化,對于提高成品的質量至關重要,今天為大家介紹如何來利用FLUENT軟件,通過調用FLUENT中隱藏的模塊來模擬分析熔體紡絲的過程。

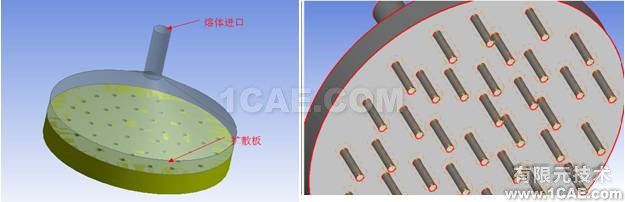

下圖為噴絲板和擴散板所用模型,熔體會從進口流入,經過擴散板及篩孔最后從篩孔流出成為絲狀。

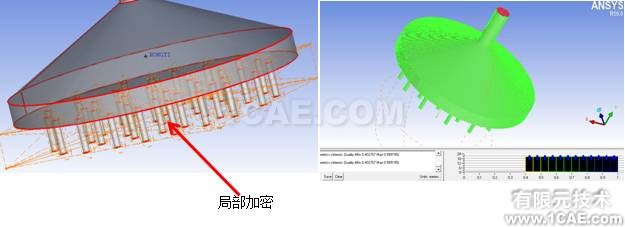

由于篩孔比較小,我們?cè)贗CEM劃分網格時采用密度盒子對篩孔局部進行加密處理,網格劃分圖如下圖所示:

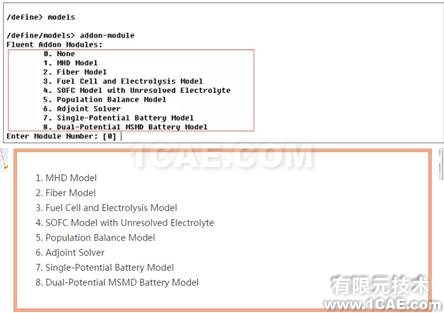

啟動FLUENT導入網格,對網格進行檢查。在FLUENT的常用模型中是沒有適合求解與紡絲先關模塊的,就這需要我們調用隱藏的模塊,在文本區依次輸入define回車》models回車》addon Module回車,即可出現8個隱藏模塊,根據需要選擇相應模塊,如下圖所示:

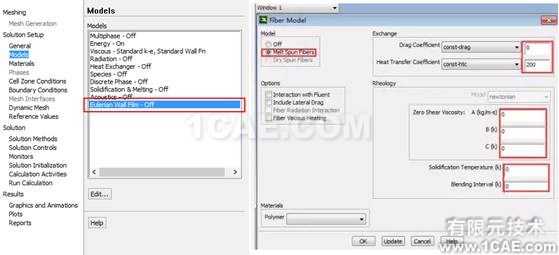

此時在常用模塊,出現新的與紡絲先關模塊,對相關參數進行設定,同時在材料庫中選擇先關聚合物材料,指定進口速度及設定出口邊界條件,這里我們不做詳細介紹。

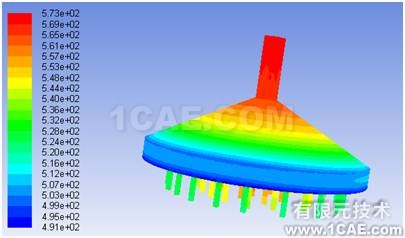

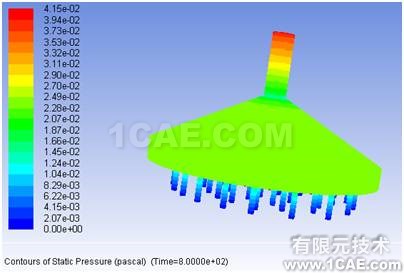

最終我們可以得到紡絲過程中,熔體的流動特性及擴散板中的熔體溫度分布,根據模擬的結果,可以通過控制篩板尺寸及篩孔分布,初始熔體溫度,來盡可能獲得優質的絲織品。
