搜索Fluent 后處理云圖秒退的原因和處理辦法-cx-set-color-ramp：must be called before start-frame
2016-09-28 by:CAE仿真在線 來源:互聯網
Fluent 后處理時經常產生如下錯誤,然后秒退
error:cx-set-color-ramp:must be called before start-frame
其原因是什么呢?
是選擇了不當的zone或surfaces,而對這些所選擇的對象Fluent無法輸出所選擇的信息,其實是fluent內部的一些不完善的bug
那要怎么解決呢?
一般這種情況是出現在zone或surface區域被全選的情況,全選里面包括了一些不該選擇的對象導致。
解決辦法也很簡單,那就是單獨選擇或什么都不選擇(如果能正常輸出就可以)

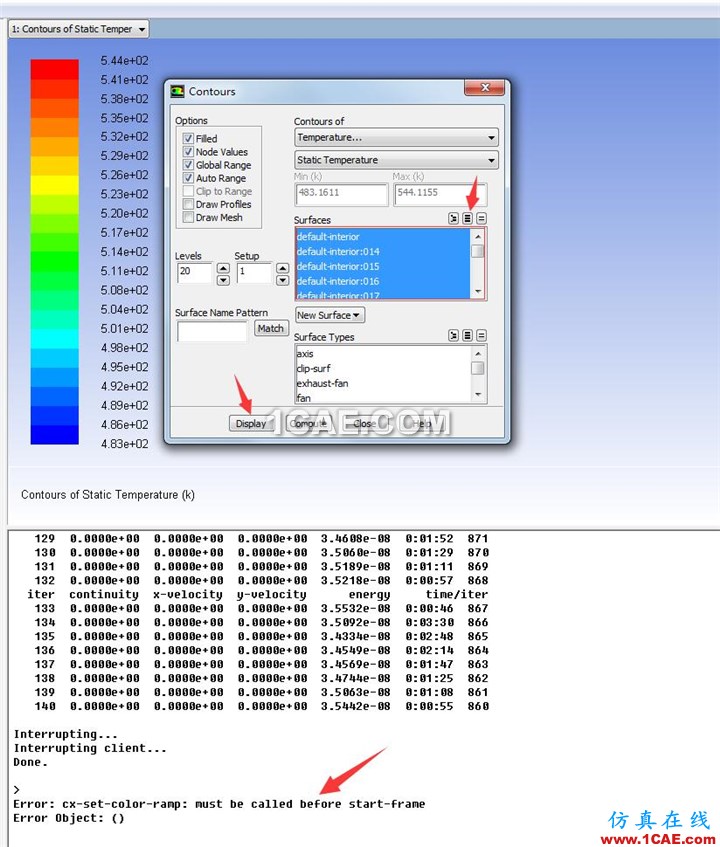

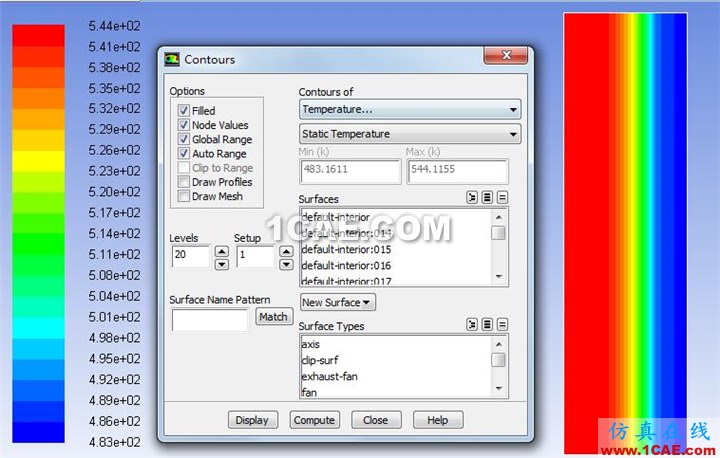

如下圖案例,2d分析中輸出溫度場,如果全選必定會出現這種問題,而且云圖不能正常繪制,但是如果不選也能正常輸出云圖。
