搜索Mobiusinstitute振動分析資料(十一)：流體激振
2016-09-20 by:CAE仿真在線 來源:互聯網
流體:葉片故障
特征:葉片或葉輪通過頻率峰值

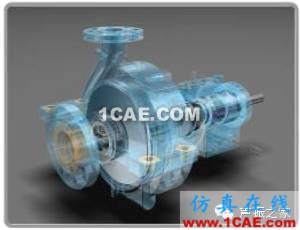

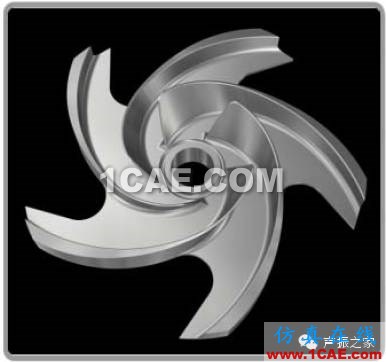

所有的泵、風機和壓縮機的頻譜中通常會有葉片或葉輪通過頻率。等于葉片或
葉輪乘以轉軸速度。
如果葉片或葉輪和靜止的擴壓器之間的間隙不均勻,會產生很高的葉片或葉輪
通過頻率。也可能是堵塞物或管路中的急彎引起的-渦殼和出口管道交匯的地方。
Vane pass=葉輪數XRPM
Blade pass=葉片數XRPM

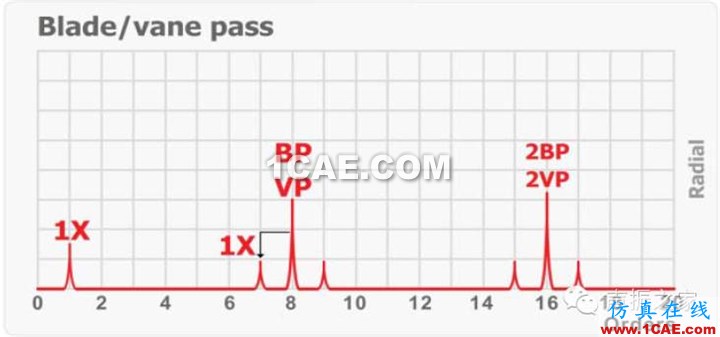

頻譜:會看到葉片或葉輪通過頻率,可能會有諧頻,當每周期內振動上下波動
時,會有轉速邊帶。
時域波形:可能看到葉片或葉輪通過頻率的脈沖。采用加速度傳感器,波形的
時間長度不要是很多旋轉周期,不然看到葉片或葉輪通過頻率的每次脈沖很困
難。

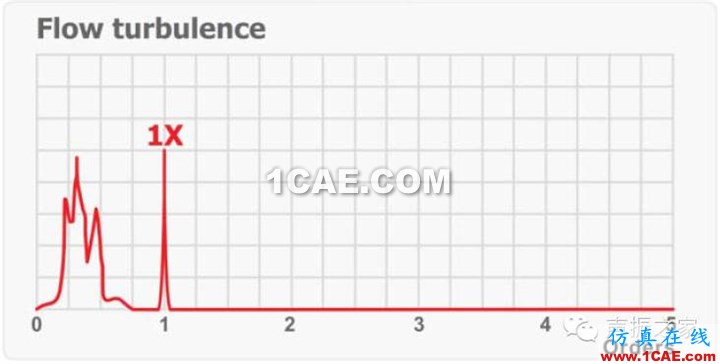

流體:湍流激振
特征:50-2000CPM 隨機振動
空氣通過風機或鼓風機時,空氣壓力或速度波動產生湍流。這種現象會產生隨機,低頻振動。通常50-2000CPM。
頻譜:會看到葉片或葉輪通過頻率,可能會有諧頻,當每周期內振動上下波動
時,會有轉速邊帶。(與下面故障圖譜不符-mobius 有誤)
時域波形:可能看到葉片或葉輪通過頻率的脈沖。采用加速度傳感器,波形的
時間長度不要是很多旋轉周期,不然看到葉片或葉輪通過頻率的每次脈沖很困
難。(與下面故障圖譜不符-mobius 有誤)

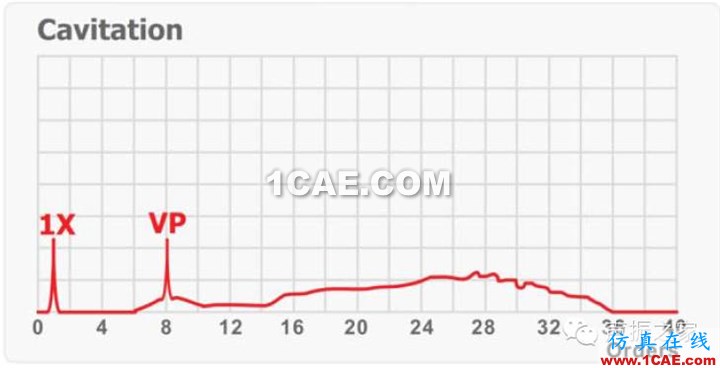

流體:泵氣蝕
特征:高頻“噪聲”
氣蝕通常是進口管道壓力不足造成的。氣蝕通常會產生隨機、高頻振動或“噪
聲”。頻譜的高頻區域會有“駝峰”(激起共振,和葉片通過頻率的底部噪聲也
會抬起。
