關于Fluent中的壓力（三）——參考壓力位置的設定

2016-10-24  by:CAE仿真在線  來源:互聯網

對于不涉及任何壓力邊界條件的不可壓縮流動,ANSYS FLUENT在每次迭代后要調整表壓值。這個過程通過使用參考壓力位置處(或該位置附近)節點的壓力完成。因此,參考壓力位置處的表壓應一直為0。如果使用了壓力邊界條件,則不會使用到上述關系,因此參考壓力位置不被使用。

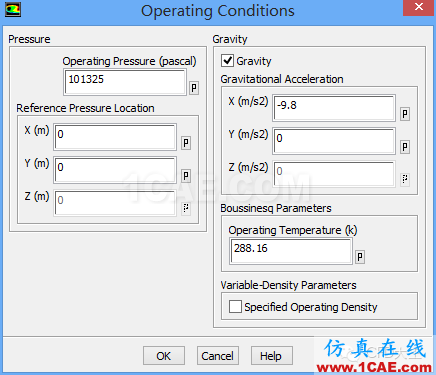

參考壓力位置默認為等于或接近(0,0,0)的節點中心位置。實際計算中可能需要設置參考壓力位置到絕對靜壓已知的位置處。在Operating Conditions對話框中的Reference Pressure Location選項組中設置新的參考壓力位置的x,y,z的坐標即可。

如果要考慮某一方向的加速度,如重力,可以勾選Gravity復選框。

對于VOF計算,應當選擇SpecifiedOperating Density,并且在OperatingDensity 下為最輕相設置密度。這樣做排除了水力靜壓的積累,提高了round-off精度為動量平衡。同樣需要打開 Implicit Body Force,部分平衡壓力梯度和動量方程中體積力,提高解的收斂性。

ReferencePressure Location(參考壓強位置)應是位于流體永遠是100%的某一相(空氣)的區域,光滑和快速收斂是其基本條件。
