1.在Fluent中導入已經定義好的各種參數條件的cas文件

開啟Fluent,選擇2ddp,在Fluent中,“File” —“Read”—“Case&Data”,選擇文件夾“Fluent-File”中的“mix-data.cas”文件。這個二維模型的制作過程在PDF中有說明,上面的文件是已經做好的模型。

2.初始化數據

在Fluent中,“Solve”—“Initialize”—“Initialize”,點擊“Init”,初始化完后點擊“Close”關閉對話框,如圖1所示。

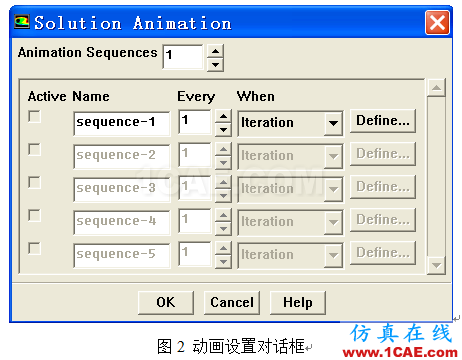

在Fluent中,“Solve”—“Animate”—“Define”,彈出Solution Animation對話框,如圖2所示的設置。

4.進行迭代運算

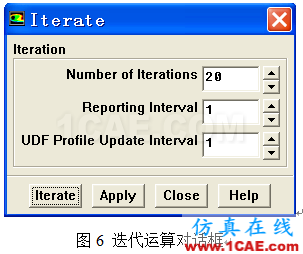

“Solve”—“Iterate”,彈出迭代運算對話框,迭代20次,如圖6所示,迭代過程中,每迭代一次,會保存一幀動畫到之前設定的保存路徑中。

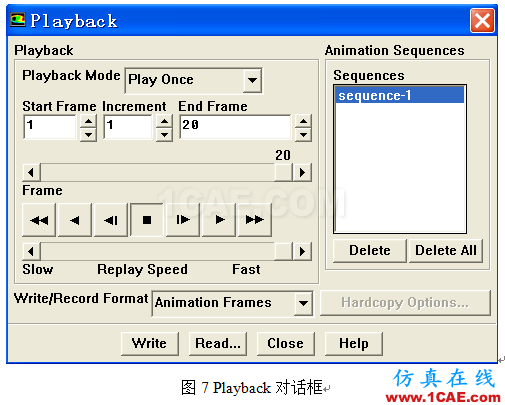

關閉迭代運算對話框,通過“Solve”—“Animate”—“Playback”打開Playback對話框,如圖7所示。
