關于在fluent中怎么設置邊界層隨體動的設置方法

2016-12-25  by:CAE仿真在線  來源:互聯網

會員“tianwen2009”給大家分享[關于在fluent中怎么設置邊界層隨體動的設置方法]

在gambit中,邊界層的畫法十分簡單(相對莫些問題來說),但在fluent的計算中,尤其是動網格的計算中,邊界層是需要的。我們知道,在fluent中,并沒有能直接設置邊界層隨研究目標一起運動的功能,所以一般情形下,目前所流行的方法是圍繞研究目標單獨劃分一個區域,作為邊界層的替代品。該詳細例子見(mycc版主的動網格remeshing例子)。在這種情況下,怎么設置邊界層隨體動,成了fluent用戶的一大難點。

近日,細看fluent12.0的英文幫助,忽有發現,琢磨良久,現把例子做出,供大家觀摩,不足之處,懇請指正!

在預覽動網格之前,設置完所需求的設置,其中,spring factor 必須設置成0。其余可自行設置自己所需網格參數。

在fluent面板中,輸入下列命令流(text interface command):

define /models /dynamic-mesh-controls /smoothing-parameter /spring-on-all-shapes /代表回車鍵,回車一下,然后會出現如下命令:

Spring-based smoothing for all cell types [no]

直接在[no]后面輸入 yes 后,按回車鍵。

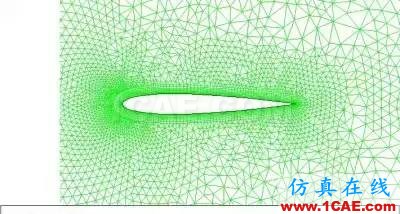

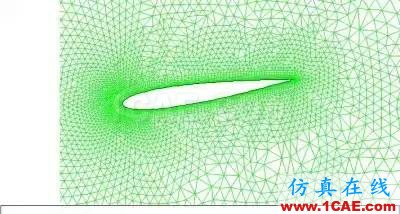

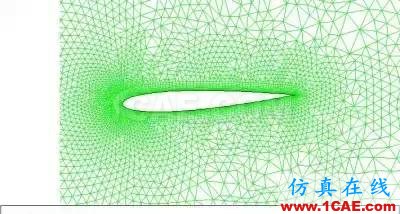

下面可就直接進行網格預覽了,可觀察到邊界層是隨體動的,網格的重構是在離邊界層一定區域外進行的!
