fluent-icem U形管傳熱分析

2017-01-13  by:CAE仿真在線  來源:互聯網

通過本次案例,目的在于讓大家了解利用ICEM進行多區域結構化網格劃分與fluent共軛傳熱分析。

1、網格劃分,本次計算模型包括三個區域,外部高溫流體區域,中間固體U形管導熱區域,內部冷流體區域,因此,采用ICEM進行多區域結構化網格劃分,網格質量在0.6以上。

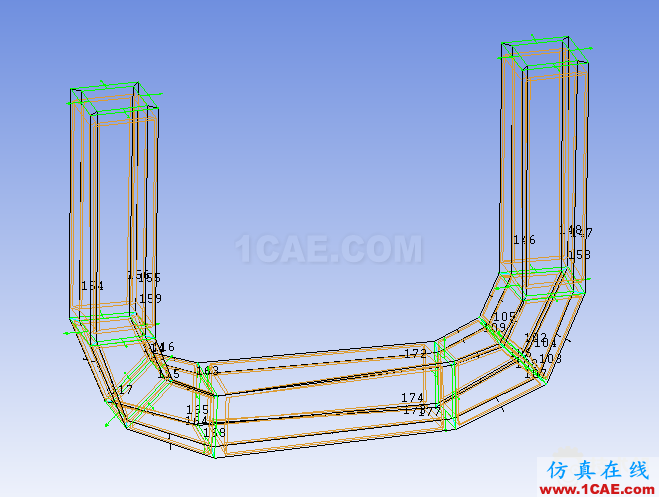

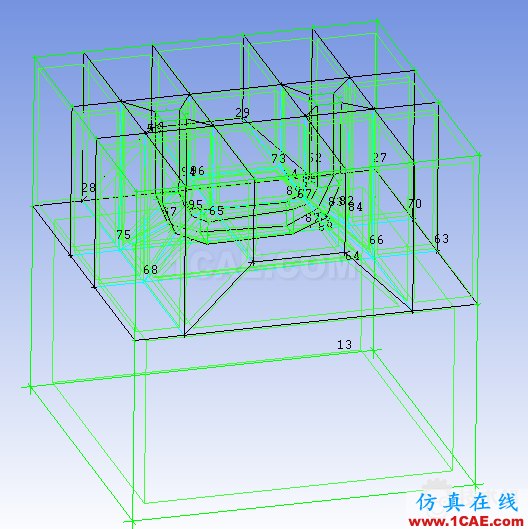

1)分塊,創建block

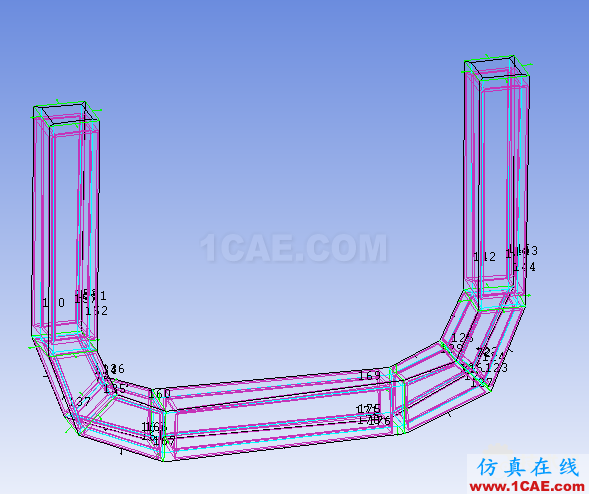

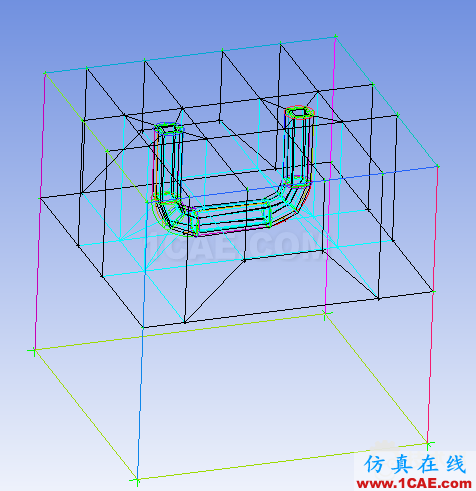

2)基于block創建不同的區域

內部冷流體域

中間U形管區域

外部冷流體區域

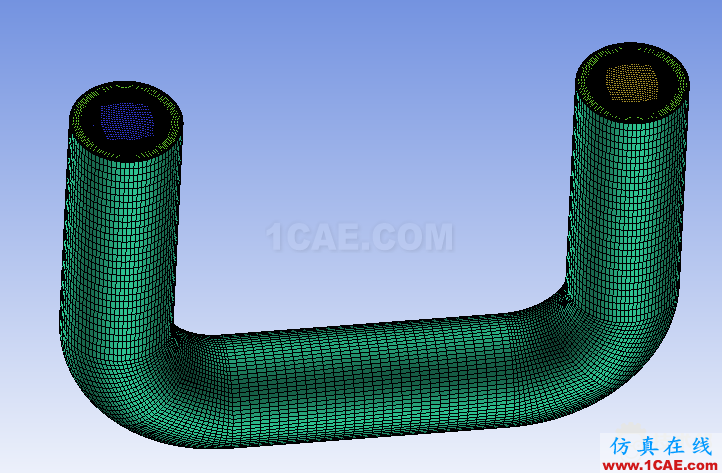

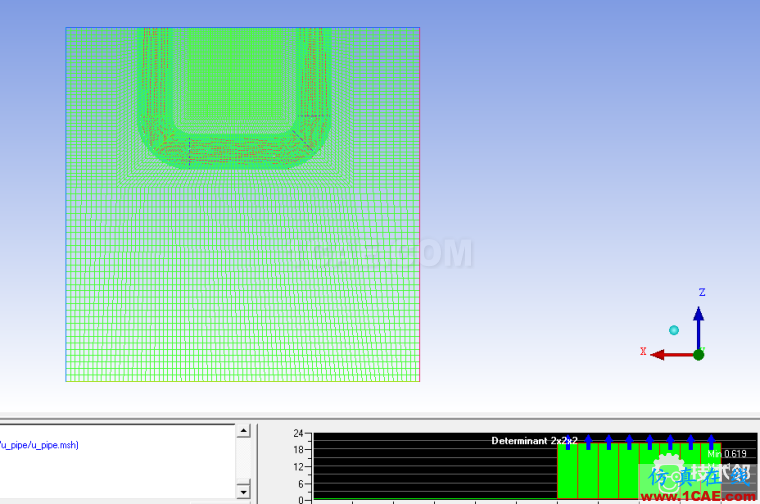

網格劃分

2、fluent傳熱計算

本次計算采用共軛傳熱的方式

1)材料屬性,熱流體為高溫鋁水,溫度為700℃,冷流體為水,溫度為300K,U形管材料為銅

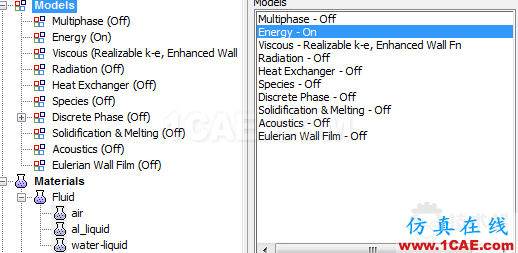

2)模型設定,采用RKE模型進行計算,不考慮鋁水的凝結

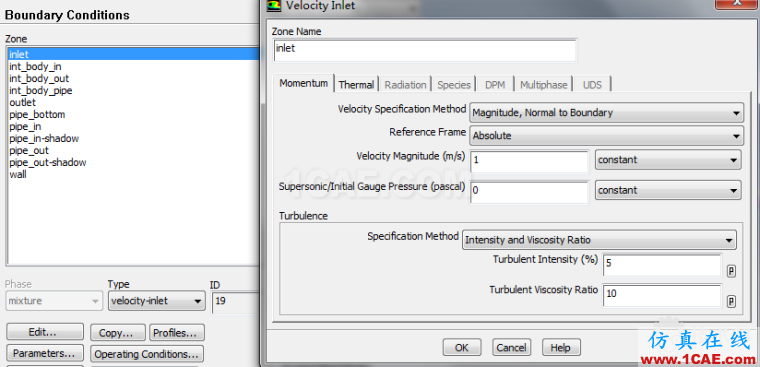

3)給定邊界條件,冷流體流速為1m/s,出口為壓力出口

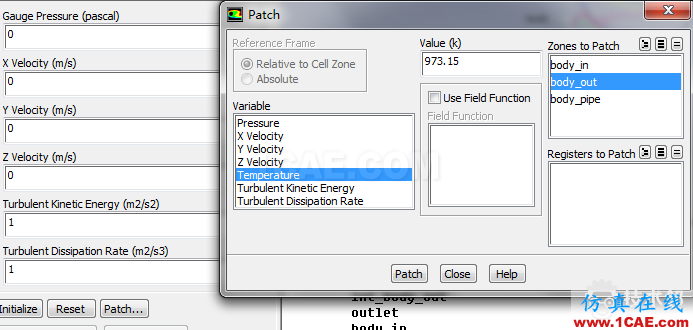

4)初始化,patch,求解

5)計算結果

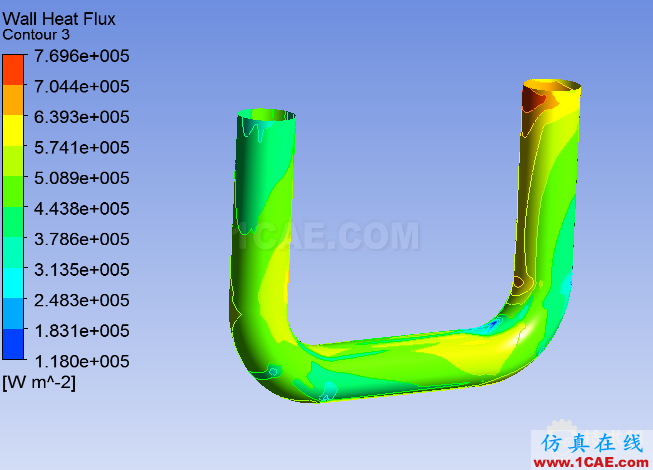

u形管內表面熱流密度分布

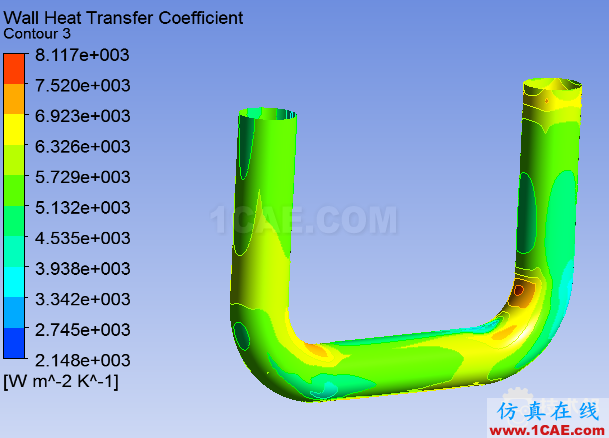

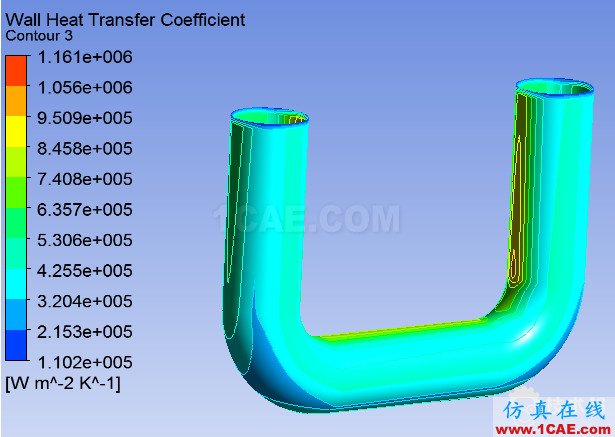

u形管內表面換熱系數分布

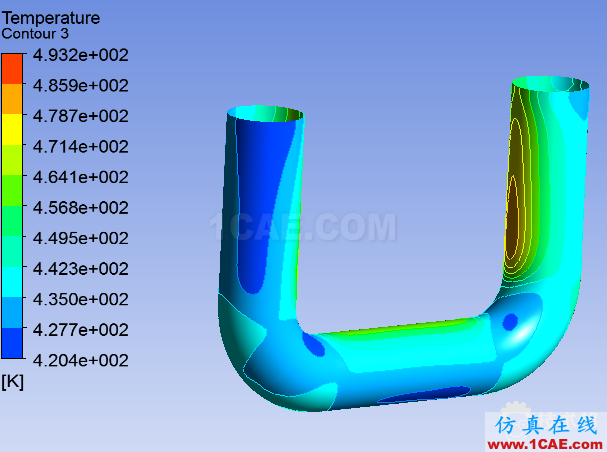

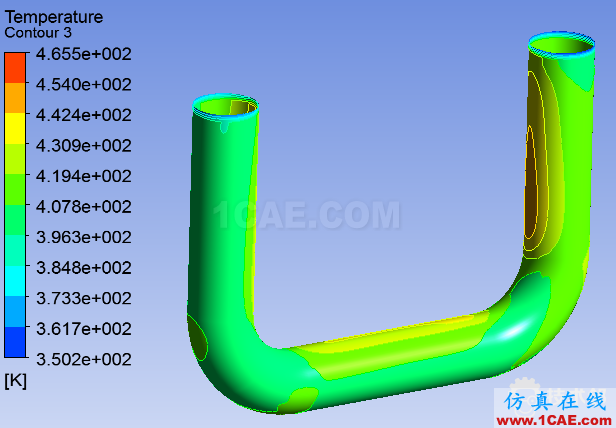

U形管內表面溫度分布

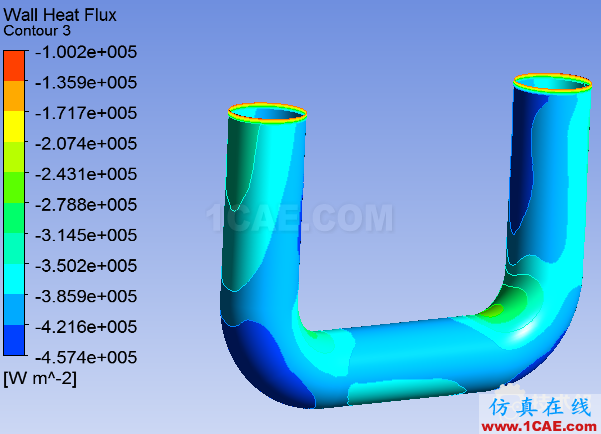

U形管外表面熱流密度分布

U形管外表面換熱系數分布

U形管外表面溫度分布

6)模型假設不足

   a 沒有考慮鋁水的凝結化熱,在當前狀態下,在U形管附近區域會出現凝結現象

   b 沒有考慮水的封騰現象

僅供大家參考,附幾何模型與block文件:http://www.jishulink.com/content/post/278011
