搜索直升機飛行模擬——fluent動網格[轉載]
2017-01-14 by:CAE仿真在線 來源:互聯網
本人原創案例,如有轉載請注明出處,謝謝!
本案例采用fluent的動網格模擬直升機飛行過程中的流場情況,考慮了直升機向前、向上的飛行情況,同時考慮了直升機螺旋槳的轉動情況。

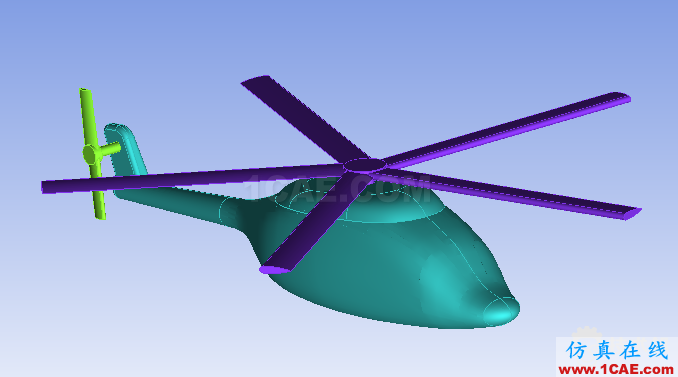

1、幾何模型,模型是從網上論壇下載的,幾何模型比較簡單,包括直升機機身與兩個旋轉翼;

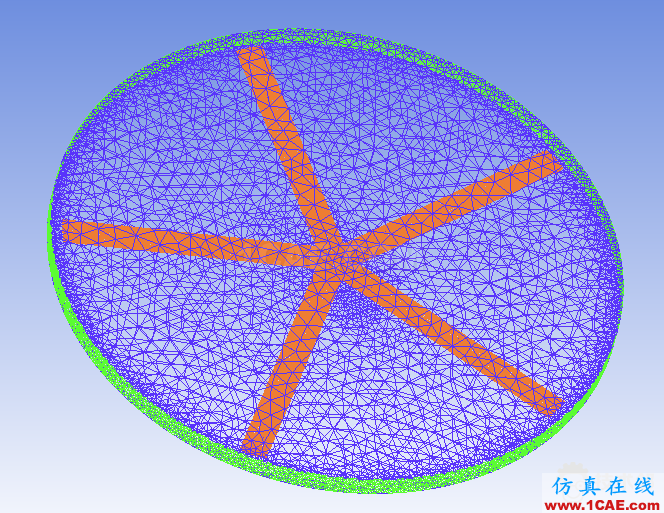

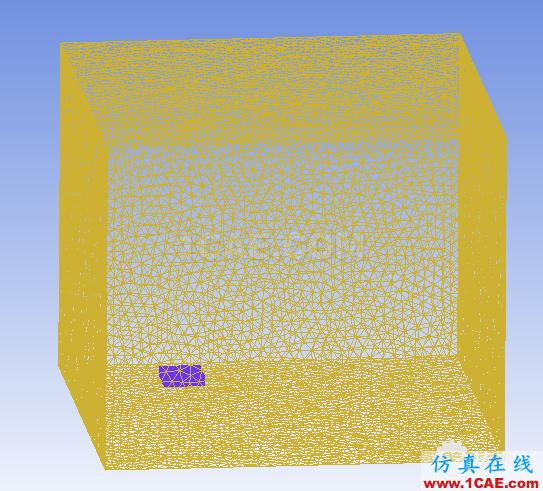

2、網格劃分:在考慮直升機飛行過程中存在不同的運動形態,即旋翼的轉動,直升機向前及向上的運動,在進行網格劃分時將整個模型分成了4個區域;由于計算機限制,計算網格做的比較粗糙。

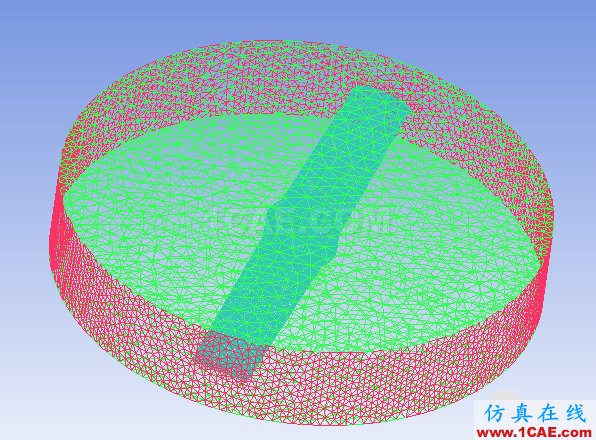

a) 旋翼轉動區域-2個;
b)機身整體向前及向上的平動區域;
c)外流場網格變形區域:
3、fluent設定

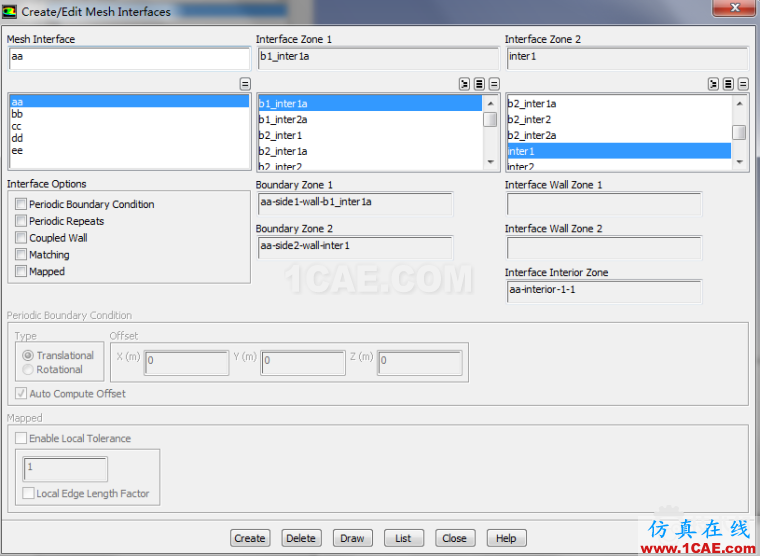

a)采用interface將以上4個區域進行連接;
b)動網格設定,直升機整機存在向前及向上的運動,采用smoothing+remeshing的方式進行動網格設定;旋翼區域采用整體的運動方式,包括平動與轉動,類似于滑移網格的形式;
具體udf如下:
#include "udf.h"
DEFINE_CG_MOTION(body_over,dt,vel,omega,time,dtime)
{
vel[1]= -30;
vel[0]= 0;
vel[2]=20;
omega[0]=0.0;
omega[1]=0.0;
omega[2]=0.0;
}
DEFINE_CG_MOTION(body_b1,dt,vel,omega,time,dtime)
{
vel[1]= -30;
vel[0]= 0;
vel[2]=20;
omega[0]=0.0;
omega[1]=0.0;
omega[2]=-100;
}
DEFINE_CG_MOTION(body_b2,dt,vel,omega,time,dtime)
{
vel[1]= -30;
vel[0]= 0;
vel[2]=20;
omega[0]=-80;
omega[1]=0.0;
omega[2]=0.0;
}
4、計算結果展示

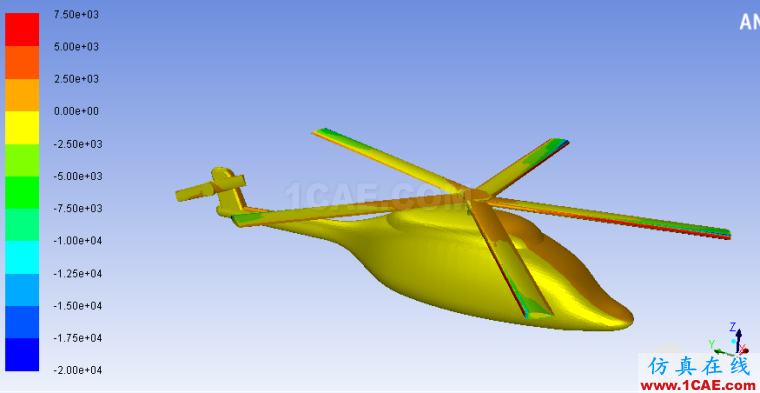

a)直升機表面不同時刻壓力分布
t=0.01s時刻壓力分布
t=1s時刻表面壓力分布

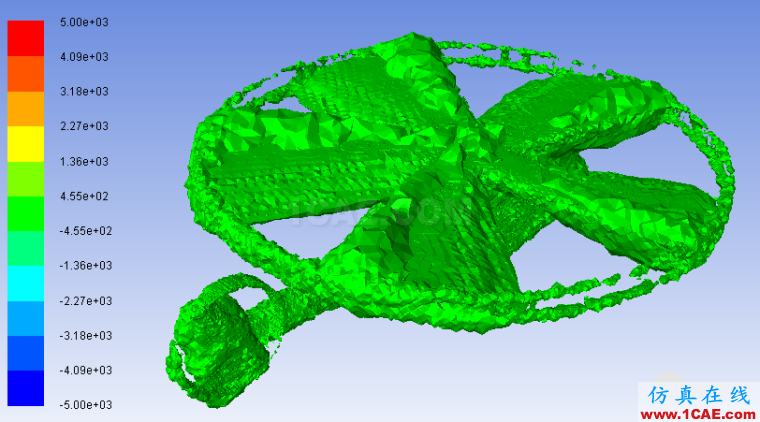

b)渦量等直面分布
t=0.01s時刻渦量為50的等直面分布
c)直升機周圍流線分布

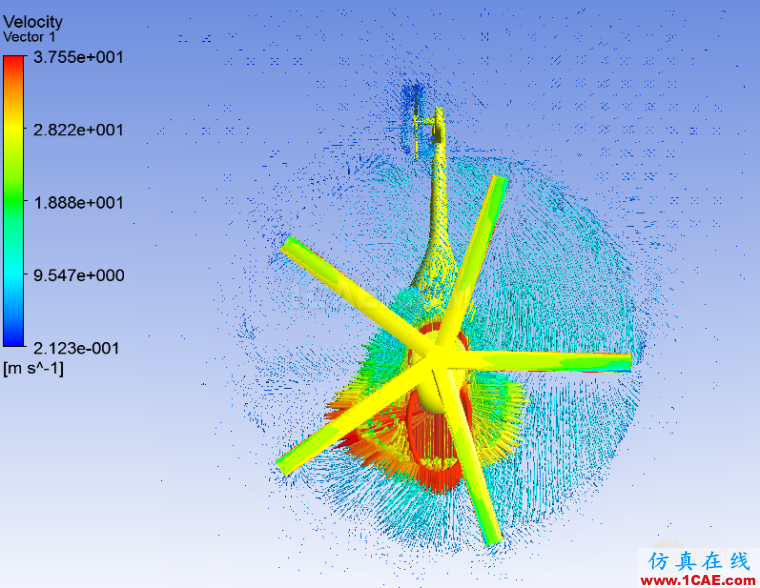

d)截面速度分布
原文出處【技術鄰】
