基于HYPERMESH11.0的FLUENT前處理方法

2017-01-11  by:CAE仿真在線  來源:互聯網

HYPERMESH作為非常強大的有限元前處理軟件,近幾個版本逐漸的完善在CFD應用方面的功能,從11.0版本開始,CFD作為單獨的模塊出現在了HYPERMESH CFD中。之前發過一個HYPERMESH10.0的CFD前處理的帖子,現使用11.0 CFD模塊進行FLUENT的前處理。

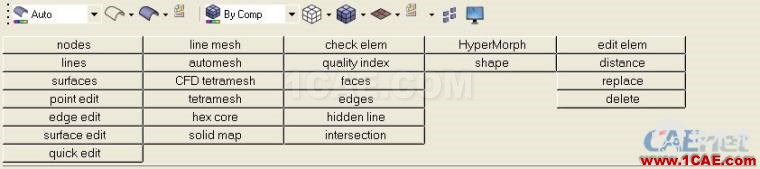

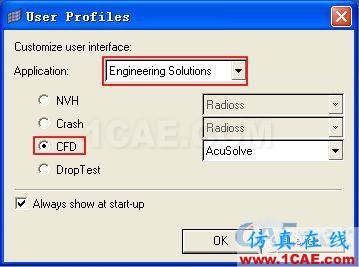

1.打開HM11.0(或者直接打開CFD(HM)),在Preferences下拉菜單中選擇User Profiles。如圖1所示,在Application中選擇Engineering Solutions,如圖2所示,可以看到跳出新的模塊選項,選擇CFD。可以看到在下面的選項菜單中只有圖3所示的選項。

圖1

圖2

圖3

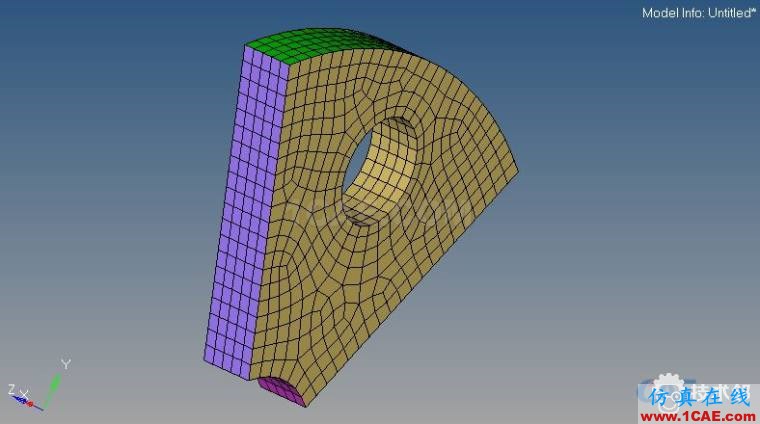

2.導入模型文件,劃分網格,如圖4所示。

圖4

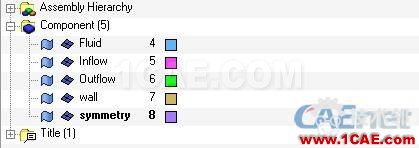

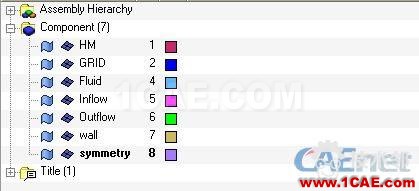

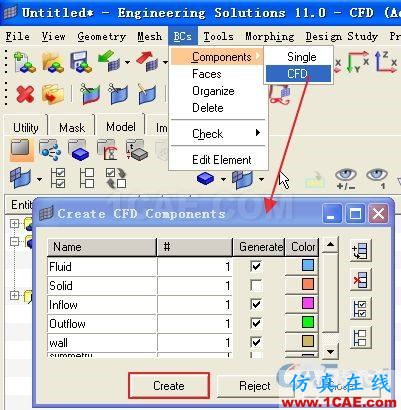

3.邊界條件的設置;按照如圖5所示的順序打開,創建說需要的邊界條件,可以調整邊界條件的個數,可以看到模型樹上多了幾個邊界條件的components,如圖6所示。

圖5

圖6

4.生成邊界網格(faces->find faces),并移動(shift+F11)到相應的components中,網格圖如圖7所示;刪掉不需要的components,如圖8所示。

圖7

圖8

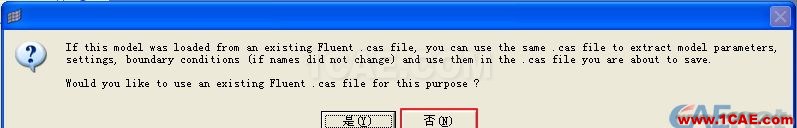

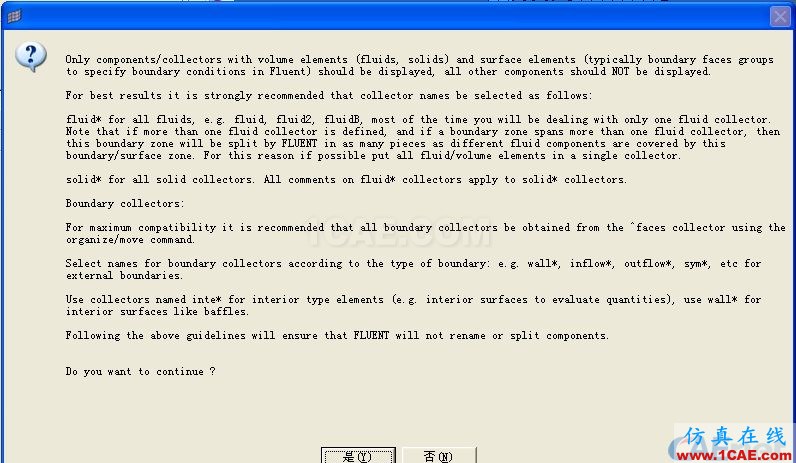

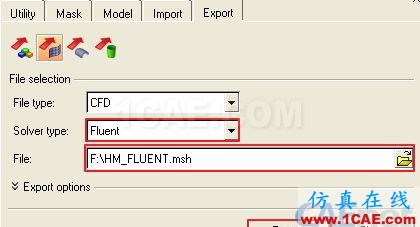

5.導出msh文件,File->Export->SolverDeck,打開圖9所示面板,設置好之后依次點‘Export’,‘是’,‘否’,‘確定’。

圖9

圖10

圖11

圖12

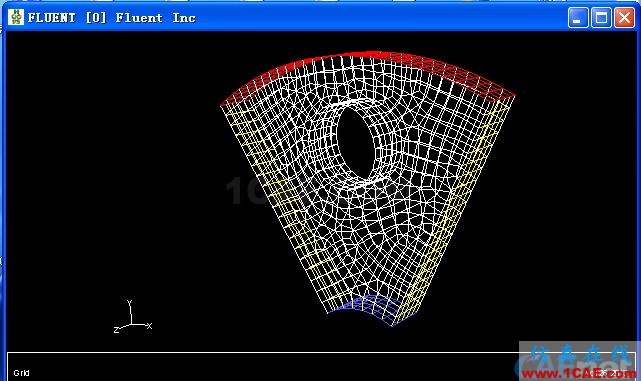

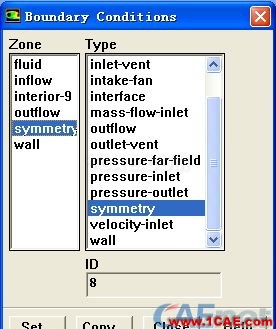

6.導入FLUENT中可以看到邊界條件已經生成(如圖13所示),display網格如圖14所示。

圖13

圖14
