關于NASA的Y+計算器

2017-02-21  by:CAE仿真在線  來源:互聯網

NASA計算器地址:http://geolab.larc.nasa.gov/APPS/YPlus/

利用NASA計算器計算第一層網格高度,似乎比較流行。今天偶然間看了下該網頁的源代碼,發現了一些問題。

我們這里只討論第一個計算器,該計算器界面如下圖所示。

輸入值為雷諾數(Re),參考長度(Ref. Length)以及Y+值。

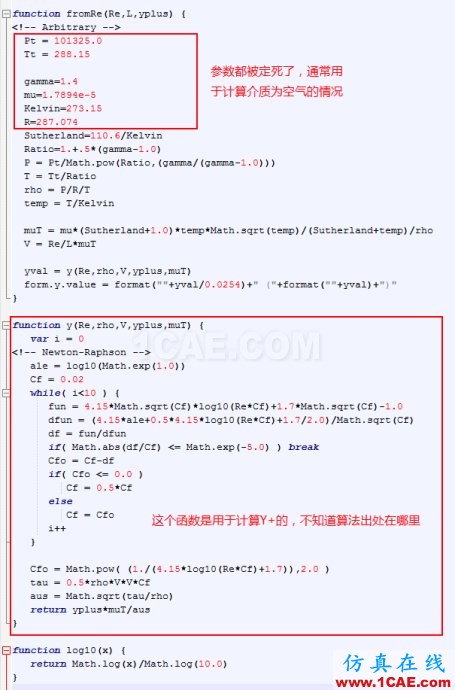

通過反編譯網頁源代碼,其代碼是明碼的Jscript程序,核心代碼如下圖所示。

問題1:代碼中的壓力、粘度、溫度等參數均為定值。因此在實際使用過程中,若我們計算的條件與上面的參數值不相符,那么就需要小心了

問題2:Y+計算中用到了牛頓拉普森迭代,不知是否有人知道這個Y+的計算公式是什么?

能否利用這算法將其改造成適用于任意流體的情況下?若有熟悉的看官,望不吝賜教。

大家可以使用CFD-ONLINE的工具http://www.cfd-online.com/Tools/yplus.php

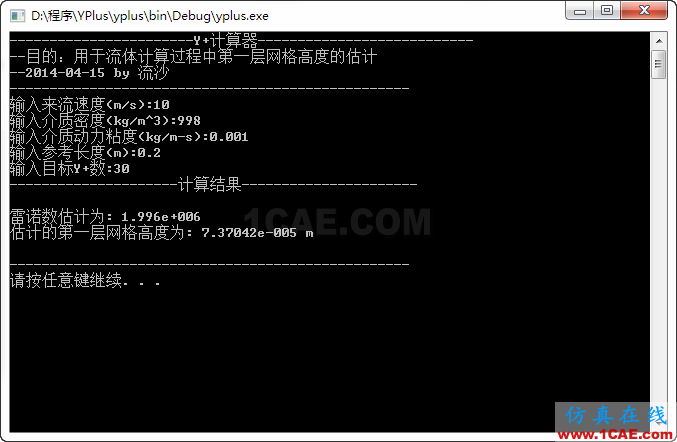

根據CFD-Online的算法用C++做了個建議的Y+計算器(下載地址),其運行界面:
