搜索CST模型和HFSS模型相互轉換
2016-09-24 by:CAE仿真在線 來源:互聯網
通過本文檔,你也可以學到如何將HFSS模型轉換到PCB加工版圖,就是HFSS--CST--CAM350--PCB,參見A++資源N001——如何將CST模型轉化為PCB版圖,至于為什么這樣,這是因為HFSS本身如果直接往PCB里面轉化,默認每次只能導出一層,但是CST可以同時導出多層,因此建議先將HFSS結構導入CST中,再轉化為PCB版圖。
第1章 使用軟件環境
1.1 CST2011(CST STUDIO SUITE)
1.2 HFSS 13
如果采用其他版本的軟件也是可以的,不同版本的相關設置和步驟基本是一樣的。
第2章 CST導入HFSS

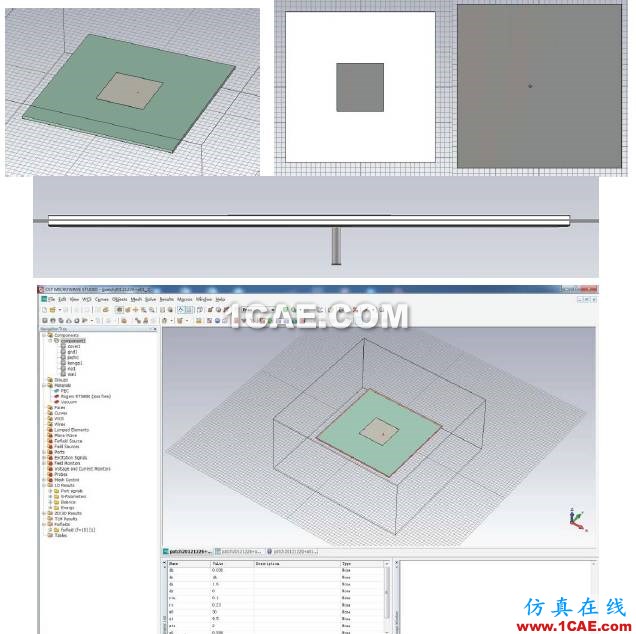

2.1 圖1 原始CST模型結構圖1
此處通過不同視角展示本教程使用的CST模型結構。
模型為一個微帶貼片天線,采用同軸饋電

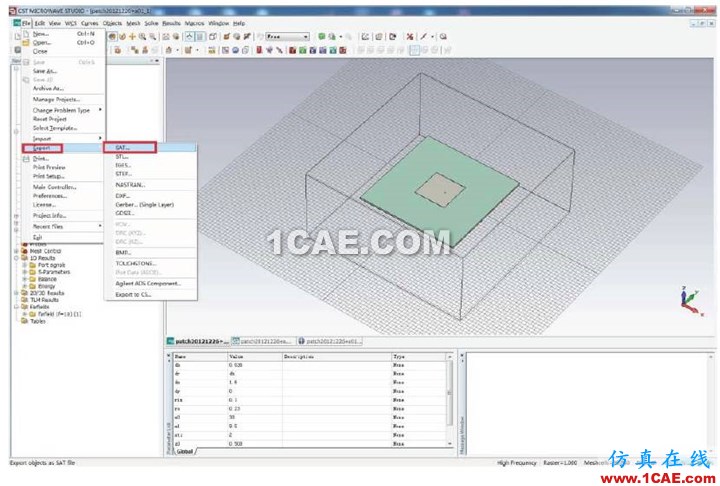

2.2 圖2 原始CST模型結構導出sat過程
步驟:File--Export--SAT
2.3 圖3 原始CST模型結構導出sat過程并另存為csttohfss
圖3 原始CST模型結構導出sat過程并另存為csttohfss
當然這里也可以采用其他名字哦,但是建議用英文

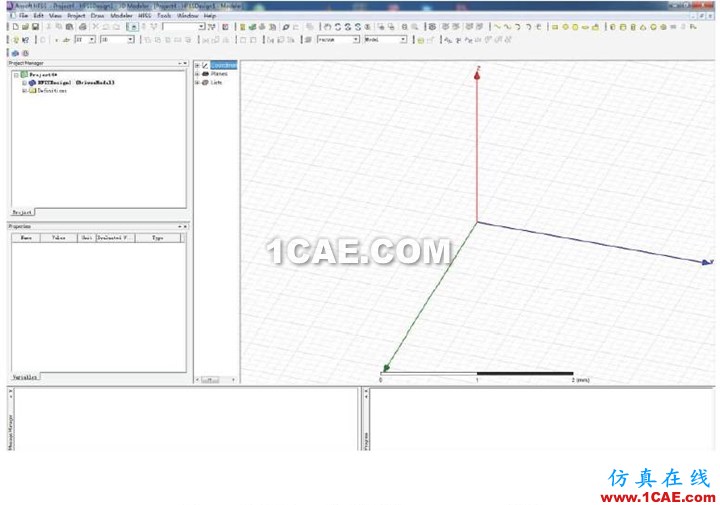

2.4 圖4 打開一個新的HFSS工程

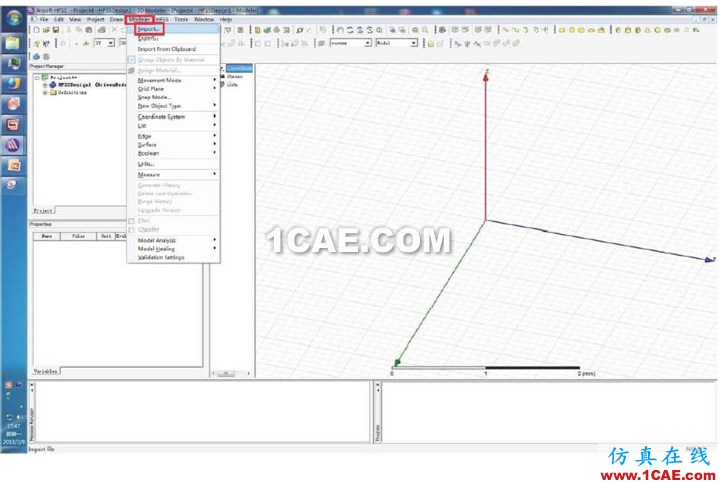

2.5 圖5 HFSS中導入由CST導出的sat文件
步驟:Modeler--Import

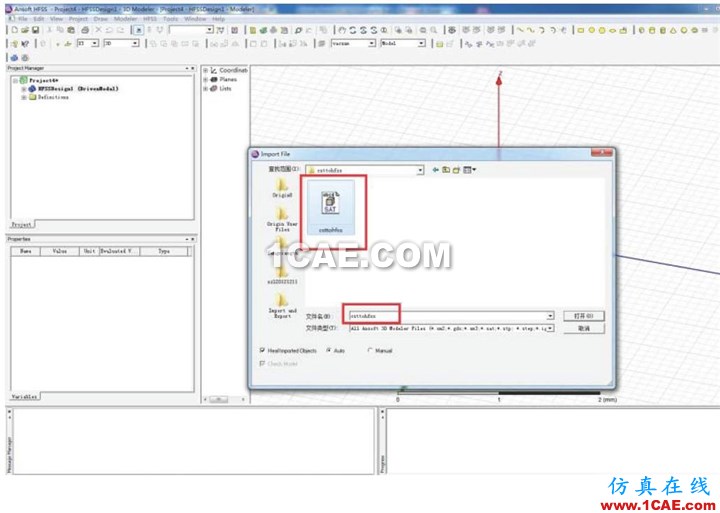

2.6 圖6 HFSS中導入由CST導出的sat文件

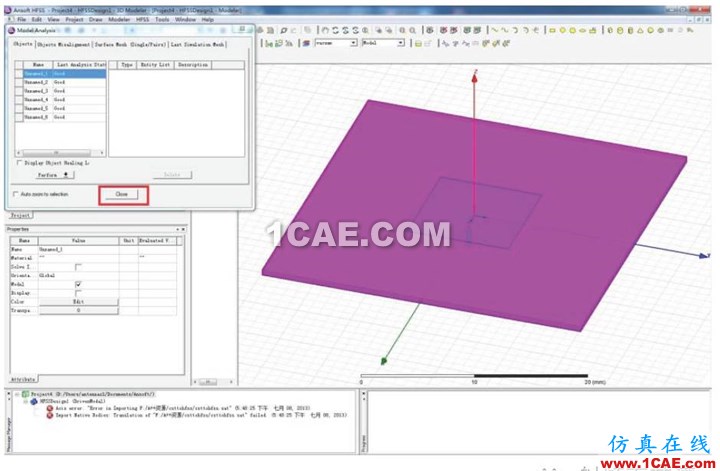

2.7 圖7 HFSS中導入由CST導出的sat文件
圖7 HFSS中導入由CST導出的sat文件
這里的提示可以不用管,也可能你導入的過程中不會出現,
大概就是和模型名字有關的提示,直接關掉就可以了。

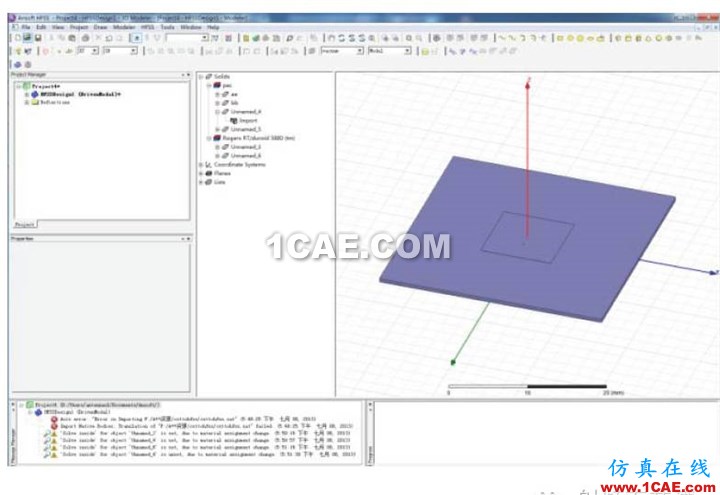

2.8 圖8 HFSS中導入由CST導出的sat文件后的hfss模型
此處直接導入后可能會沒有任何材料,所有結構都是提示沒有安排名字和材料
同時,HFSS和CST有一個區別就是空氣盒子和端口的設置
將cst模型導入到hfss后要重新設置結構名字、材料,端口和空氣盒子
第3章 HFSS導入CST

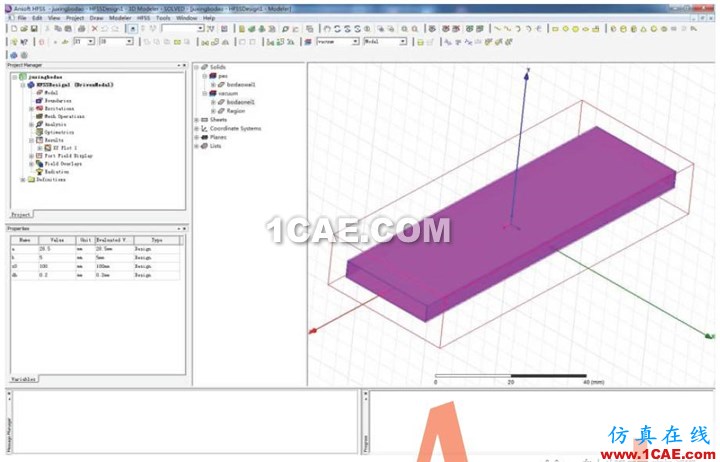

3.1 圖9 HFSS原始模型結構圖
模型為一段波導,兩端端口波導饋電,帶空氣盒

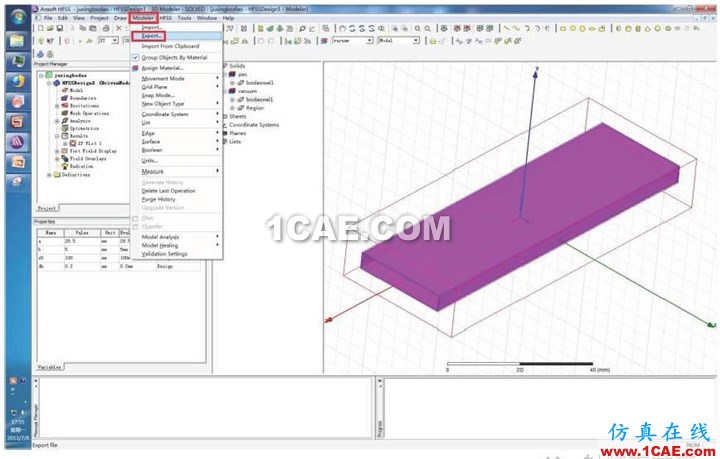

3.2 圖10 HFSS原始模型導出sat文件
步驟:Modeler--Export

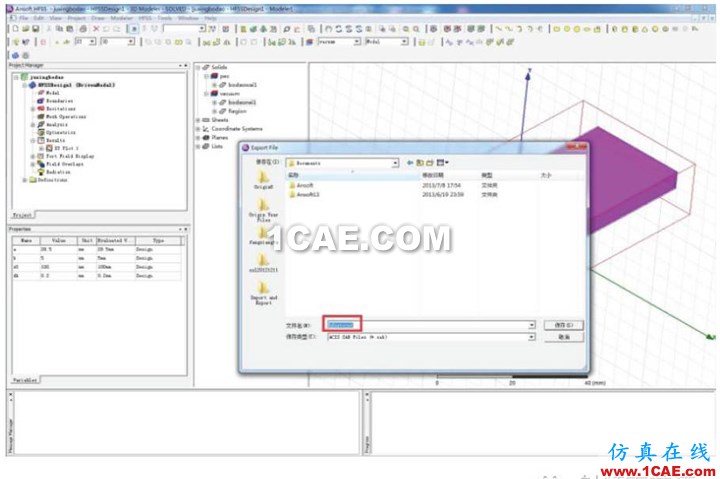

3.3 圖11 HFSS原始模型導出sat文件
圖11 HFSS原始模型導出sat文件并存為hfsstocst
也可以存為其他名字哦,建議為英文

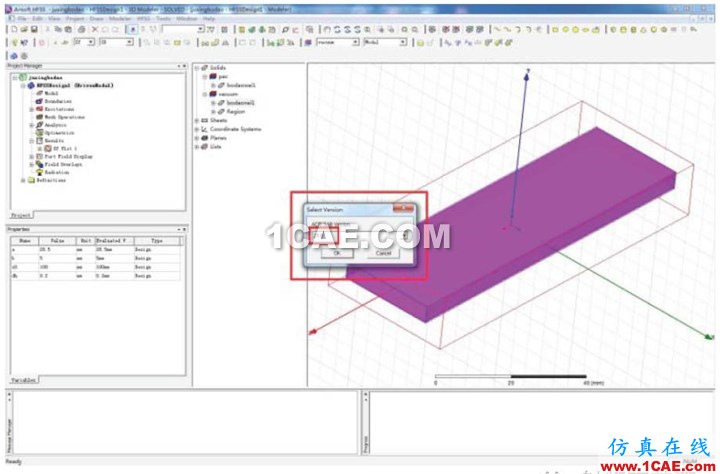

3.4 圖12 HFSS原始模型導出sat文件設置
這里需要選擇ACIS SAB Version,
這里建議選個12左右的,有時候選的太高了
可能會導致無法再cst里正常導入。如果還不行,選個最低的版本。

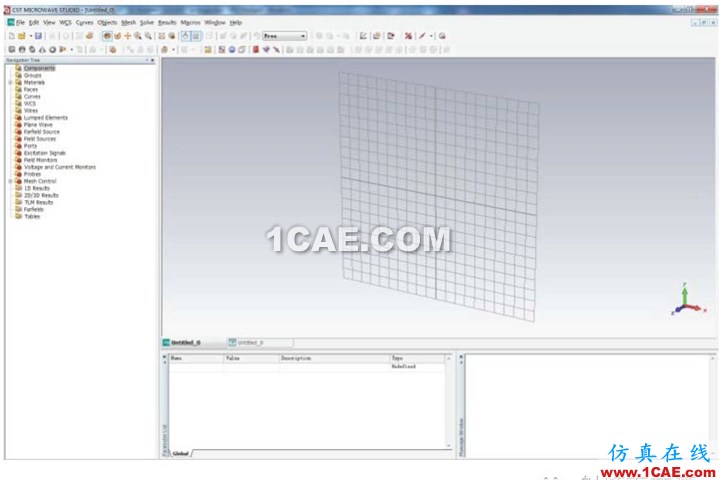

3.5 圖13 CST打開一個新工程
圖13 CST打開一個新工程
這里建議選個模板,保證單位和HFSS里面的單位一致,
否則可能會出現結構形狀對,但是數值尺寸錯誤。

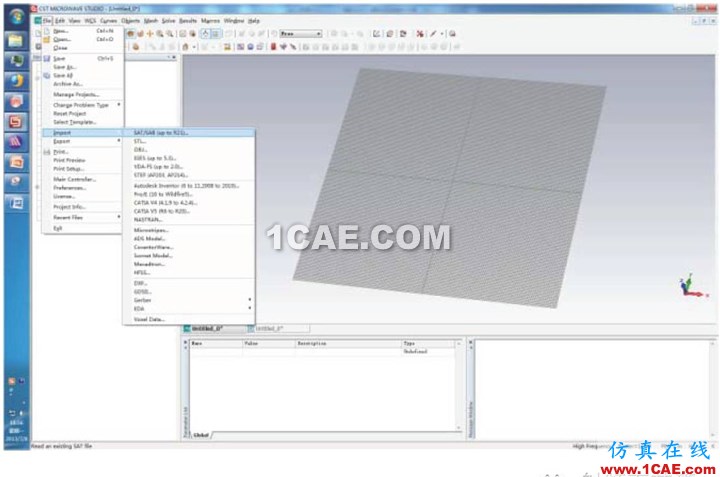

3.6 圖14 CST導入HFSS導出的sat文件
步驟:File--Import--SAT

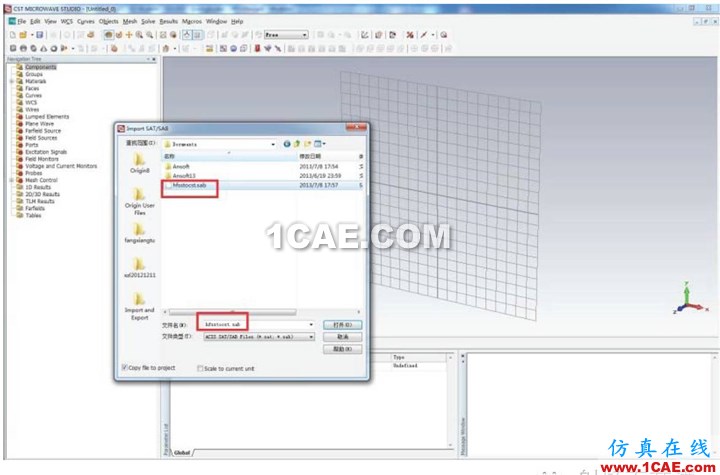

3.7 圖15 選擇導入HFSS導出的sat文件
圖15 選擇導入HFSS導出的sat文件
選擇之前從hfss導出的sat文件即可

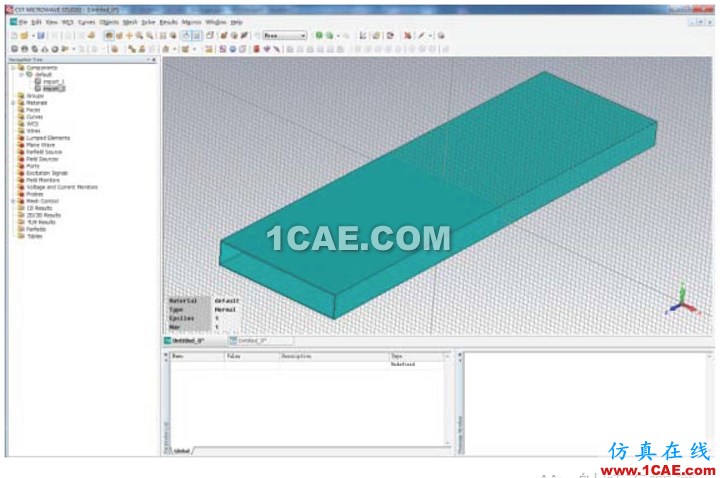

3.8 圖16導入HFSS導出的sat文件
圖16導入HFSS導出的sat文件
這里導入的模型中是有材料的,你可以更換為何HFSS里對應的材料,或者保持不動,原則上材料對應HFSS的材料,但為了保險起見,建議在cst里改為cst自帶的材料庫中的材料,同時如果HFSS模型中有端口和空氣盒,從hfss導出sat時有沒有注意刪除這些結構,那么這些結構也會被導入到cst,當然這里是可以刪除的,為了防止出錯,建議在從hfss導出之前先把hfss模型的端口設置和空氣盒子刪除掉。
