搜索PCB電源完整性(PI仿真分析)內容介紹
2016-11-04 by:CAE仿真在線 來源:互聯網
業務介紹
為PCB上的芯片供電不再是一種簡單的工作。芯片工作速度的上升和工藝的進步,需求的電源阻抗越來越低。使用簡單互聯的方式已經不能解決問題,電源網絡需要使用平面和大量不同容值的電容來降低阻抗。
系統功能不斷復雜化,集成度越來越高,成本的控制,PCB布線面積的減小,可以用于電源設計的空間越來越小。如何在有限的條件下設計出滿足要求的電源分布網絡,對于高速設計來說是一個很大的挑戰。
電源網絡設計不好,直接影響到整個系統的穩定性。漢普在大電流電源網絡設計領域,積累了大量的經驗,結合現有的仿真手段,可以在設計前期發現設計中存在的前期風險,優化器件、電源模塊的布局,銅皮數量,電容分布等,確保電源網絡設計的可靠性。

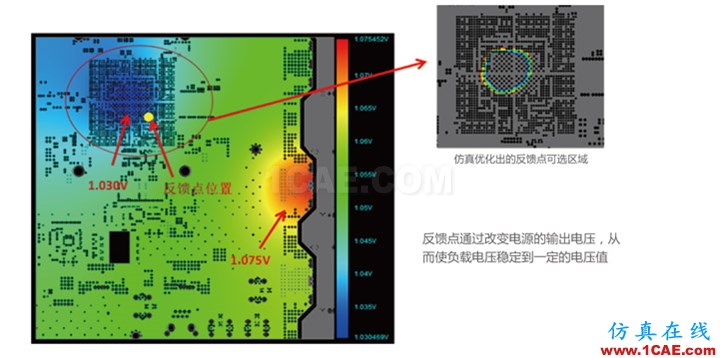

IR-Rrop分析
-
由于銅皮電阻的存在,電流在銅皮上流動時,總會存在一定的壓降。可以通過仿真軟件來確定壓降的大小,并通過選取合適的反饋點,來補償電壓的變動。

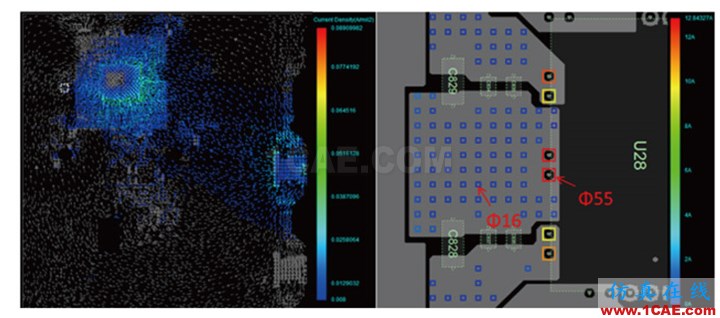

電流密度
-
電流在銅皮和過孔上的電流分布是不均勻的,應該防止局部電流密度過高,發熱過快,燒毀板子。使用仿真手段可以快速定位電
流密度較高的區域,在設計前期做出修正。

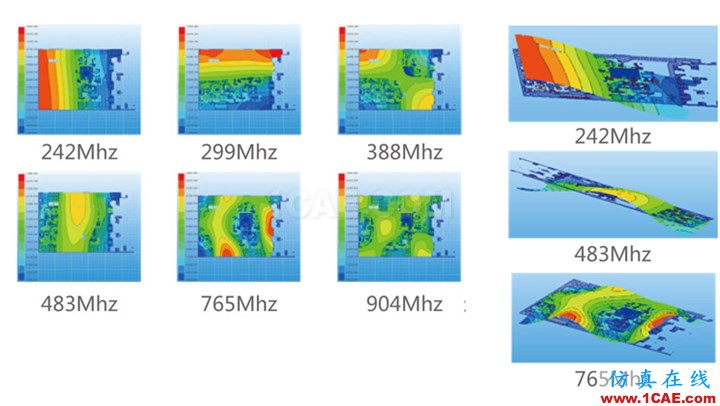

平面諧振分析
-
電源平面和GND平面構成了一個諧振腔,在高頻激勵下,會產生空間諧振。如果關鍵器件放置到諧振點附近,則會有較強的干擾。關鍵器
件,應該盡量避開平面諧振點,特別是靠近器件工作頻點附近的諧振點。使用仿真手段,可以很容易來確定這些諧振點的存在。

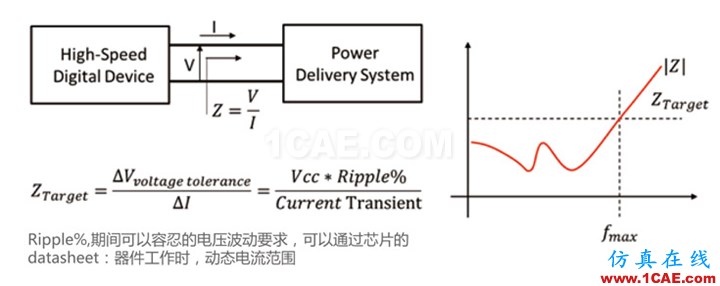

PDN阻抗分析
-
電源網絡需要在一定帶寬內保持低阻抗,以滿足電源的輸入要求。可以通過仿真手段來分析電源網絡的性能。

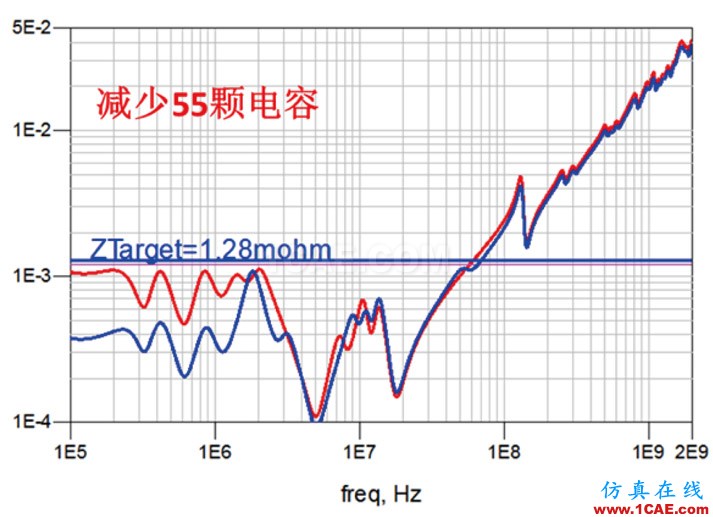

電容數量優化(Cost down)
-
使用多少電容時合適的,僅靠經驗很難給出一個可靠的參考,使用仿真手段迭代電容的數量、分布、成本,可以快速得出一個有效的電源
解決方案。

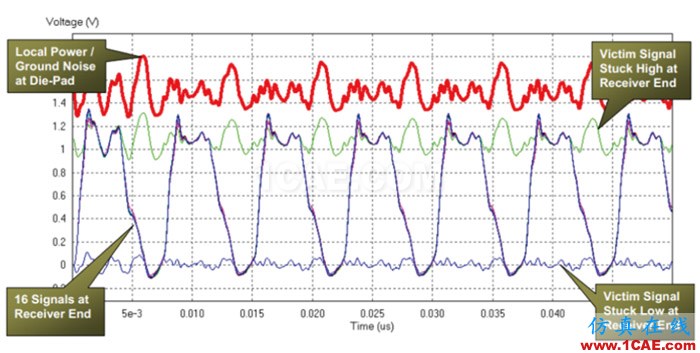

SSO電源噪聲仿真
-
多路信號同時輸出時,電源會出現一定幅度的波動,并疊加到信號上傳播,即SSO噪聲,通過聯合仿真手段,可以分析電源平面噪聲對信號質
量的影響。
