HFSS在優化連接器信號完整性方面的應用

2016-09-22  by:CAE仿真在線  來源:互聯網

信號完整性(SI)是指信號電壓(電流)完美的波形形狀及質量。由于物理互連造成的干擾和噪聲,使得連線上信號的波形外觀變差,出現了非正常形狀的變形,稱為信號完整性被破壞。信號完整性問題是物理互連在高速情況下的直接結果,信號完整性強調信號在電路中產生正確響應的能力。
在高速互連發展的今天,信號完整性問題已經不可能回避,解決這一問題已經成為各大高速產品廠商所必須要面臨的課題。

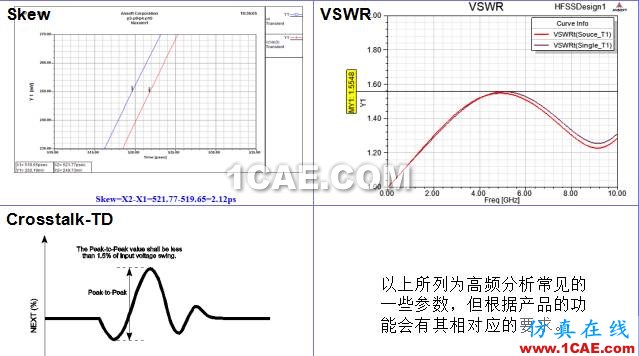

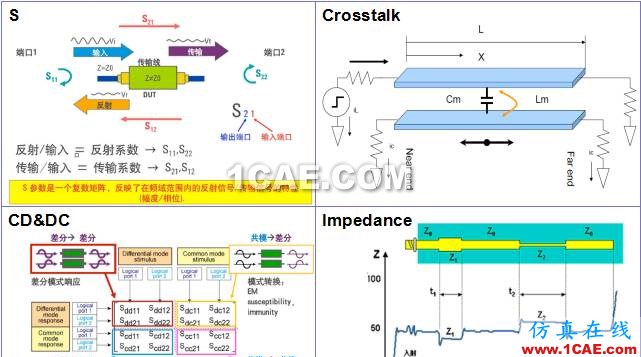

相關參數

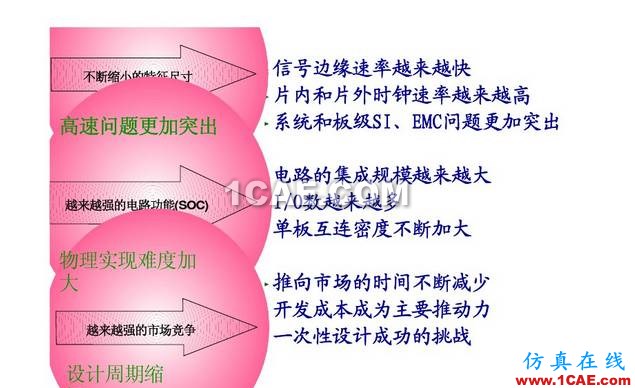

為什么要進行信號完整性分析?

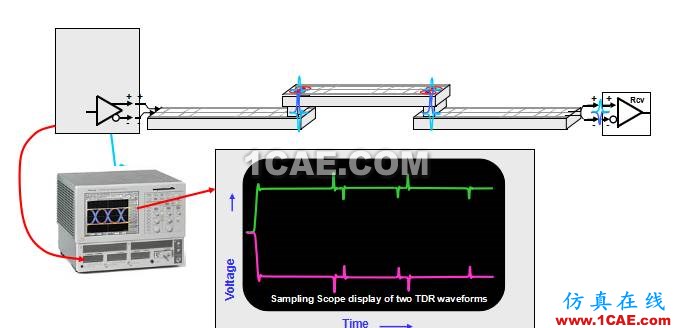

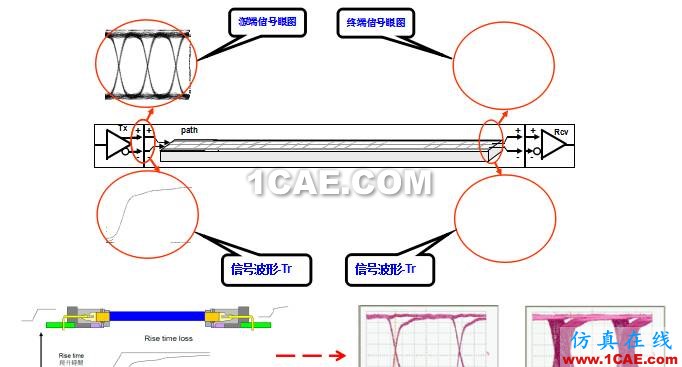

信號傳輸過程

為什么要進行信號完整性分析

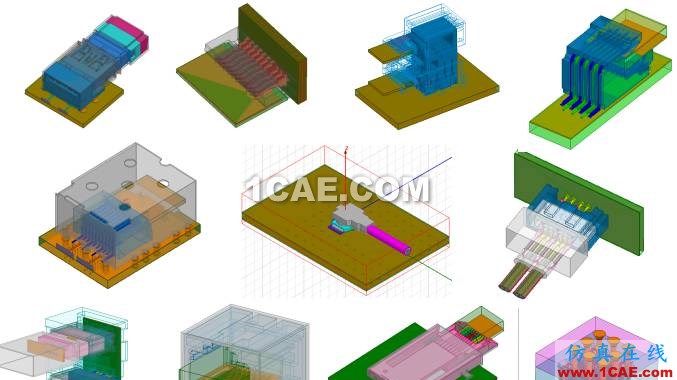

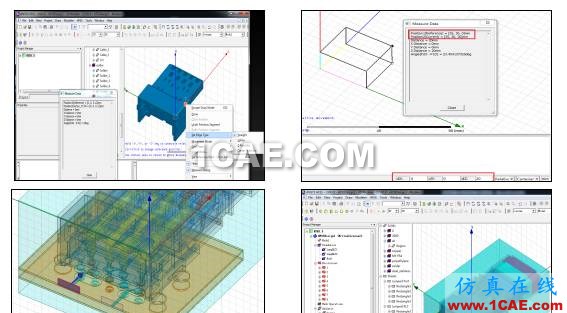

        常用的信號完整性分析軟件HFSS、ADS、CST等,以下為HFSS的USB仿真案例。

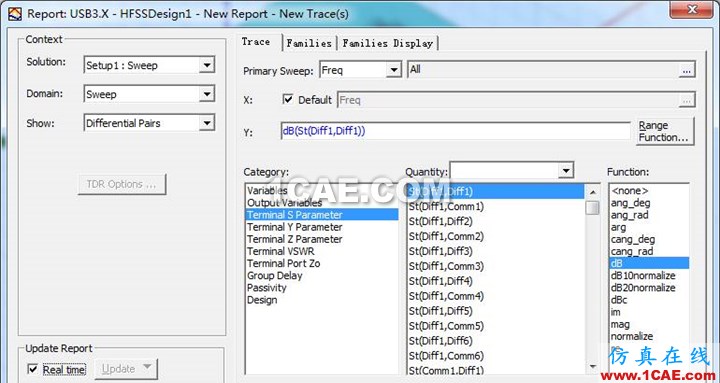

結果查看

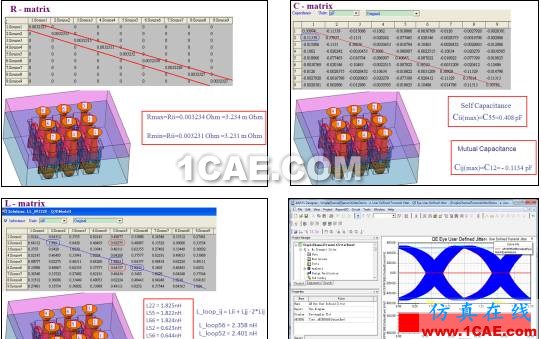

RLC以及眼圖的仿真 (Q3D&Designer)

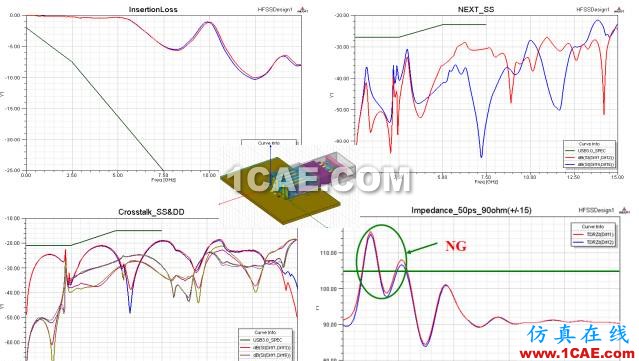

高頻案列分享-USB3.0高頻分析結果

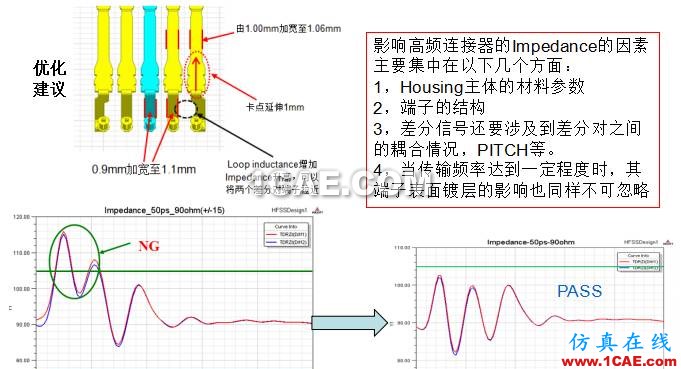

高頻案列分享-USB3.0高頻分析結果優化

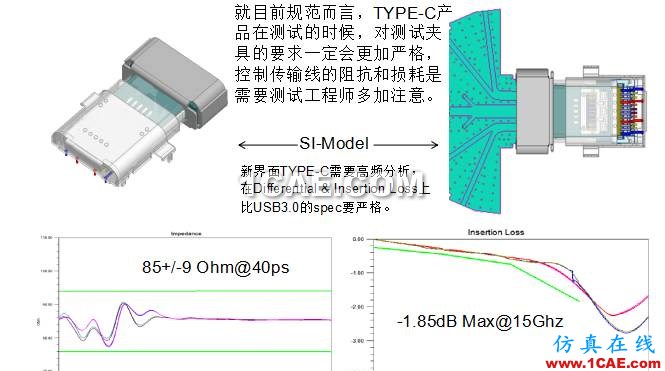

高頻案列分享

USB3.1 淺析

2013年7月,USB3.1 SPEC1.0版本發布,10Gbps的傳輸速率、最高可達100W的供電功率以及全新的TYPE-C界面,很是讓人驚喜。

利用HFSS可依照 IEEE 802.3ap 10Gbase-KR 進行模擬,并可以對ICR , DI , IL , RL, NEXT, FEXT 等si參數進行分析。

1,關于10Gbps的傳輸速率,是在提高一倍的數據吞吐率基礎上,采用128/132的新編碼方式,效率較之前USB3.0的8/10會更高。
2,關于100W的供電功率需要在USB-PD模式下并且采用協會認證的線纜才可以實現。
3,標準版的 USB3.1 Standard-A與之前的USB3.0 Standard-A在外形和結構上都沒有太大區別,無非是在高頻傳輸性能上優化一下。
4,USB3.1-TYPEC 是一種全新的接口界面,尺寸更小,正反插,適合更輕更薄的產品。

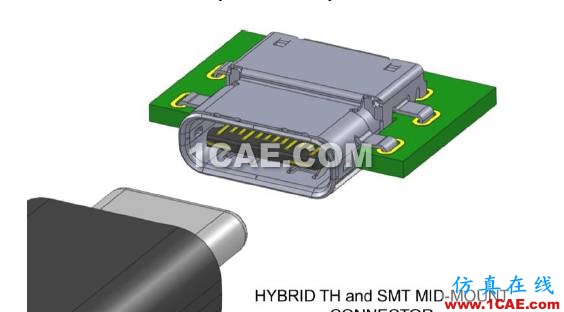

 USB3.1 TYPE C

       仿真在線在連接器仿真分析方面擁有多年的HFSS實踐使用經驗,歡迎聯系咨詢
