什么是射頻同軸連接器（RF連接器）？其作用是什么？

2016-10-12 by:CAE仿真在線來源:互聯網

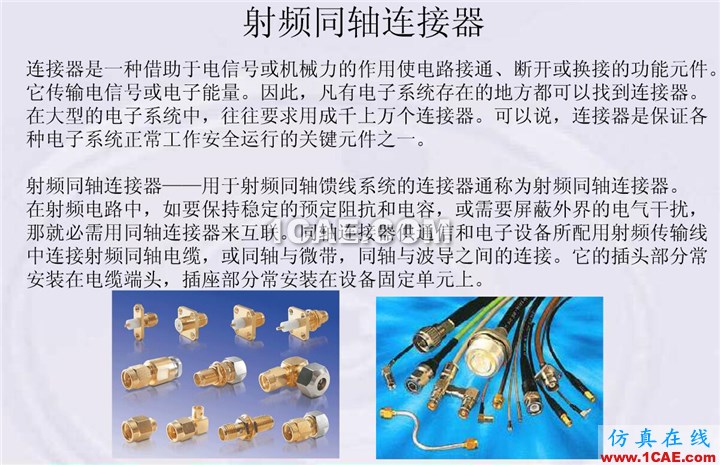

射頻同軸連接器(以下簡稱RF連接器)通常被認為是裝接在電纜上或安裝在儀器上的一種元件,作為傳輸線電氣連接或分離的元件,主要起橋梁作用。

同其它電子元件相比,RF連接器的發展史較短。1930年出現的UHF連接器是最早的RF連接器。到了二次世界大戰期間,由于戰爭急需,隨著雷達、電臺和微波通信的發展,產生了N、C、BNC、TNC、等中型系列,1958年后出現了SMA、SMB、SMC等小型化產品,1964年制定了美國軍用標準MIL-C-39012《射頻同軸連接器總規范》,從此,RF連接器開始向標準化、系列化、通用化方向發展。
在六十多年的時間里,經過各國專家的共同努力,使RF連接器形成了獨立完整的專業體系,成為連接器家族中的重要組成部分。是同軸傳輸系統不可缺少的關鍵元件。美、英、法等國家的RF連接器研制技術處于領先地位,其設計、生產、測試、使用技術已成龍配套,趨于完善,不僅形成了完整的標準體系,而且原材料、輔助材料、測試系統、裝配工具等也已標準化,并進行專業化規模生產。

射頻同軸連接器不僅廣泛應用于汽車、信息通訊、通訊廣播、通訊網絡、儀器測試、醫療、航天、交通運輸、天線還應用于安全系統、民用航空、微波元件、射頻微波開關、電子消費品、國防軍事等等場合和設備之中。

射頻同軸連接器的主要技術特性分為兩大類:一是電氣參數,一是機械參數。
射頻同軸連接器除基本要具備的電性能指標外,還有一些獨特的電性能指標;如特性阻抗、衰減、電壓駐波比和反射系數等。這些指標是根據射頻傳輸理論,將射頻同軸連接器看作一段特殊的同軸線。

行業現狀

我國從60年代開始由整機廠研制生產RF連接器。70年代開始由專業廠家進行生產,80年代前按照自力更生方針,以仿制蘇聯產品為主,80年代起采用國際標準研制生產國際通用系列產品,主要以國營和集體企業為主,陸續出現一些民營、合資和外資企業。到目前國內RF連接器生產廠家已有幾百家,但規模都不大,骨干廠家的生產手段、通用連接器的生產水平已與國外不相上下。

面臨問題

1.實力單薄、規模太小。
2.參與市場競爭觀念陳舊,民品市場已出現低于成本價銷售的情況,也出現其它不正當競爭的事情。
3.全球化意識差,無法適應新經濟時代的需要。
4.數碼化、電子商務管理落后。
5.各大專院校沒有RF連接器專業,造成專業人才缺乏。
6.外資的不斷涌入以及本地化生產。
7.精密連接器、表貼連接器技術落后。

8.無源交調問題未引起足夠重視。

發展趨勢
1.小型化
隨著整機系統的小型化,RF連接器的體積越來越小,如SSMB、MMCX等系列,體積非常小。
2.高頻率
美國HP早在幾年前就已推出頻率已到110GHz的RF連接器。國內通用產品使用頻率不超過40GHz。軟電纜使用頻率不超過10GHz,半剛電纜不超過20GHz。
3.多功能
除起橋梁作用外,兼有處理信號的功能,如濾波、調相位、混頻、衰減、檢波、限幅等。
4.低駐波、低損耗
滿足武器系統和精密測量的需要。
5.大容量、大功率

主要適應信息高速公路的發展需要。

常用專業術語
1、連接器:通常裝接在電纜或設備上,供傳輸線系統電連接的可分離元件(轉接器除外)。
2、射頻連接器:是在射頻范圍內使用的連接器。
3、視頻:頻率范圍在3HZ∽30MHZ之間的無線電波。
4、射頻:頻率范圍在3千HZ∽3000GHZ之間的無線電波。
5、高頻:頻率范圍在3MHZ∽30MHZ之間的無線電波。
6、同軸:內導體具有介質支撐,結構上能在測量中采用頻率范圍內得到最小的內反射系數。
7、三同軸:由具有公共軸線并且相互絕緣的三層同心導體組成的傳輸線。
8、等級:連接器在機械和電氣精密度方面特別是在規定的反射系數方面的水平。
9、通用連接器(2級):采用最寬的容許尺寸偏差(公差)制造,但仍能保證最低限度的規定性能和互配性的一種連接器。
