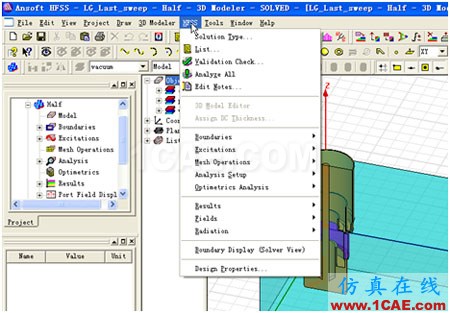

HFSS是Ansoft公司推出的三維電磁仿真軟件;是世界上第一個商業化的三維結構電磁場仿真軟件,業界公認的三維電磁場設計和分析的電子設計工業標
準。HFSS提供了一簡潔直觀的用戶設計界面、精確自適應的場解器、擁有空前電性能分析能力的功能強大后處理器,能計算任意形狀三維無源結構的S參數和全
波電磁場
HFSS 所能計算的問題規模與工作站硬件配置CPU速度、內存容量、硬盤IO很大關聯,其次是與所使用的32位或64位操作系統有關。在 HFSS里,問題描述矩陣的階基本和網格數正比,實際上其計算規模的主要約束是問題的復雜程度,而復雜程度里面包含了電尺寸、結構復雜度等要素。

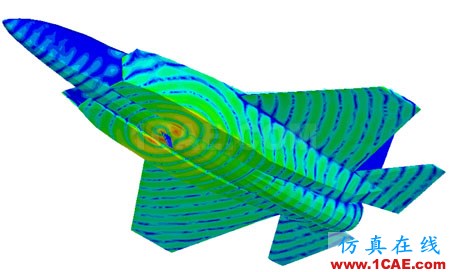

ANSOFT HFSS其獨特先進的自適應網格剖分和算法技術,通過合理優化減少網格總數、節省單位網格的計算資源,同時充分利用64位機的超大的內存容量,最終完成大 規模問題和高精確度的電磁場求解仿真。HFSS是全球第一個具有基于64位處理器技術的求解器,因此可利用其超大的內存容量,從而可使求解問題的規模再提 高10倍以上
HFSS三維電磁仿真網格計算應用之硬件配置
1.多核圖形工作站
HFSS支持共享內存(SMP)架構的雙路或四路多核的并行計算求解,支持最新雙路6核Xeon5600和雙路12核Opteron 6100系列處理器,內存容量越多,求解規模越大,CPU核數越多和頻率越高,計算速度越快,計算時間也就越短
目前最新CPU規格是 intel的雙路Xeon5600系列或四路Xeon7500系列,AMD的雙路或四路的Opteron6100系列。
2.分布式高性能計算集群

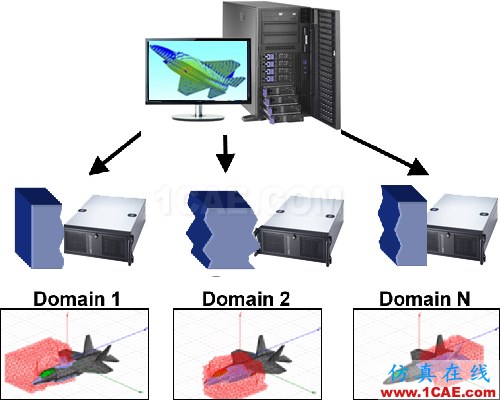

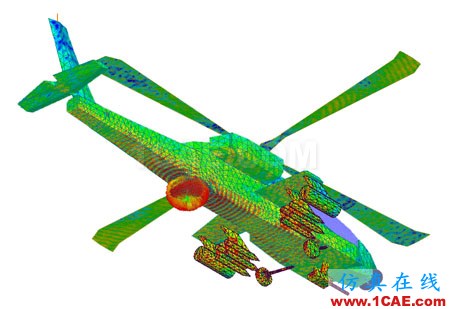

HFSS支持分布式集群的并行計算,通過訪問計算機分布式集群大容量內存,實現高仿真模型計算,借助多個處理器運算,減少仿真時間 DDM自動分割幾何體的有限元網格到一組更小的網格(稱為域,對等尺寸大小)。
HFSS根據網格大小和可用的處理器的計算機和數量而定,確定域的最佳數目
在域接口迭代重構過程后,域被單獨在網絡上分析,全部求解猶如整個模型已在一臺計算機進行仿真計算。 這允許做非常大的模型仿真,其中每臺計算機不需要足夠大的內存。DDM通過每增加處理器,提供近線性加速,從而縮短仿真時間。
XASUN工作站及集群在電磁仿真應用配置分類
|
No
|
型號
|
主要配置
|
定位
|
|
1
|
XASUN X3400單路工作站
|
4核Xeon+24G DDR3
|
中小規模未知量網格計算
|
|
2
|
XASUN X5600
雙路工作站
|
8核Xeon+48G DDR3
|
中大規模未知量網格計算
|
|
3
|
XASUN X5600
雙路高端工作站
|
12核Xeon+96G DDR3
|
大規模未知量網格計算
|
|
4
|

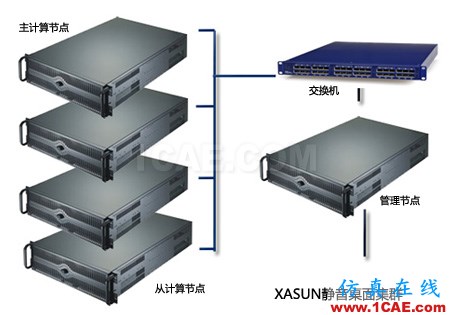

XASUN迷你靜音級集群
|
32核Xeon+192G DDR3
|
超大規模未知量網格計算
|
1.中小規模求解工作站配置
定位:20萬網格(80萬未知量)模型規模計算
型號:XASUN
T5 12924-T15A
主要配置:4核Xeon 2.93/24GB/QadroFX580/500G SATA
配置明細
|
配件
|
品牌和型號
|
數量
|
|
CPU
|
4核Xeon X34702.93G/12MB/6.4GTs
|
1
|
|
芯片組
|
intel
S3420 Chipset
|
1
|
|
內存
|
4G
DDR3 1333 Reg ECC
|
6
|
|
顯卡
|
Nvidia Quadro FX580
512MB
|
1
|
|
系統盤
|
500G
SATA
|
1
|
|
光驅
|
DVD刻錄機
|
1
|
|
網卡
|
千兆以太端口
|
2
|
|
工作站平臺
|
XASUN IGPLCC105P7S(700W
EPS)
|
1
|
|
噪音控制
|
靜音級(全速計算45分貝以內)
|
|
|
性能指標
|
||
|
CPU
|
運算速度每秒234億次
|
|
|
內存
|
2通道,帶寬21.1GBs
|
|
|
顯卡
|
32核SPU,512MB顯存,幾何三角形生成6億/秒,16X反鋸齒
|
|
|
硬盤
|
IO讀寫帶寬100MB/S,IOPS 200次/秒
|
|
|
網絡端口
|
通過匯聚功能,實現2Gbps
|
|
|
升級能力
|
|
|
|
CPU
|
支持Xeon3400全系列
|
|
|
顯卡
|
支持Quadro FX全系列
|
|
|
內存槽
|
6個,單根內存最大4GB,最大容量24GB
|
|
|
硬盤位
|
4個,單塊最大SATA:2TB
|
|
|
PCI擴展
|
1*PCIE x8,2*PCIE
x4,3*PCI-X
|
|
|
操作系統
|
|
|
|
支持Windows Server
2003、2008
|
||
|
支持Windows XP、Vista、7
|
||
|
支持Redhat、Suse
Linux全系列
|
||
|
應用軟件
|
|
|
|
基于windows、linux環境下軟件全系列
|
||
|
報價
|
￥17,900元
|
2.中大規模求解工作站配置
定位:50萬網格(250萬未知量)模型規模計算
型號:XASUN T5 22748-A13A
主要配置:8核Xeon 2.66/48GB/Qadro 600/300G SAS
配置明細
|
配件
|
品牌和型號
|
數量
|
|
CPU
|
4核Xeon E56402.66G/12MB/5.86GTs
|
2
|
|
芯片組
|
intel
S5520 Chipset
|
1
|
|
內存
|
8G
DDR3 1333 Reg ECC
|
6
|
|
顯卡
|
Nvidia Quadro 600 1GB
|
1
|
|
系統盤
|
300G
SAS 6Gbps
|
1
|
|
光驅
|
DVD刻錄機
|
1
|
|
網卡
|
千兆以太端口
|
2
|
|
工作站平臺
|
XASUN SA6C105PAS(1000W
EPS)
|
1
|
|
噪音控制
|
靜音級(全速計算45分貝以內)
|
|
|
性能指標
|
||
|
CPU
|
運算速度每秒851億次
|
|
|
內存
|
48GB DDR3,6通道,帶寬63.6GBs
|
|
|
顯卡
|
96流處理器,1GB顯存,幾何三角形生成2.1億/秒,16X反鋸齒
|
|
|
硬盤
|
IO讀寫帶寬200MB/S,IOPS 400次/秒
|
|
|
網絡端口
|
通過匯聚功能,實現2Gbps
|
|
|
升級能力
|
|
|
|
CPU
|
支持Xeon5600全系列
|
|
|
顯卡
|
支持Quadro FX全系列
|
|
|
內存槽
|
12個,單根內存最大16GB,最大容量192GB
|
|
|
硬盤位
|
6個,單塊最大SATA:2TB,SAS
1TB
|
|
|
PCI擴展
|
1*PCIE x16,2*PCIE
x8,3*PCI-X
|
|
|
操作系統
|
|
|
|
支持Windows Server
2003、2008
|
||
|
支持Windows XP、Vista、7
|
||
|
支持Redhat、Suse
Linux全系列
|
||
|
應用軟件
|
|
|
|
基于windows、linux環境下軟件全系列
|
||
|
報價
|
￥48,000元
|
3.超大規模求解工作站配置
定位:100萬網格(500萬未知量)模型規模計算
型號:XASUN T5 22896-A14B
主要配置12核Xeon 2.8/96GB/Qadro 2000/450G SAS
配置明細
|
配件
|
品牌和型號
|
數量
|
|
CPU
|
6核Xeon X56602.8G/12MB/5.86GTs
|
2
|
|
芯片組
|
intel
S5520 Chipset
|
1
|
|
內存
|
8G
DDR3 1333 Reg ECC
|
12
|
|
顯卡
|
Nvidia Quadro 2000 1GB
|
1
|
|
系統盤
|
450G
SAS 6Gbps
|
1
|
|
光驅
|
DVD刻錄機
|
1
|
|
網卡
|
千兆以太端口
|
2
|
|
工作站平臺
|
XASUN SA6C105PCS(1500W
EPS)
|
1
|
|
噪音控制
|
靜音級(全速計算45分貝以內)
|
|
|
性能指標
|
||
|
CPU
|
運算速度每秒1344億次
|
|
|
內存
|
6通道,帶寬63.6GBs
|
|
|
顯卡
|
192流處理器,1GB顯存,幾何三角形生成4.1億/秒,64X反鋸齒
|
|
|
硬盤
|
IO讀寫帶寬200MB/S,IOPS 400次/秒
|
|
|
網絡端口
|
通過匯聚功能,實現2Gbps
|
|
|
升級能力
|
|
|
|
CPU
|
支持Xeon5600全系列
|
|
|
顯卡
|
支持Quadro FX全系列
|
|
|
內存槽
|
12個,單根內存最大16GB,最大容量192GB
|
|
|
硬盤位
|
6個,單塊最大SATA:2TB,SAS
1TB
|
|
|
PCI擴展
|
1*PCIE x16,2*PCIE
x8,3*PCI-X
|
|
|
操作系統
|
|
|
|
支持Windows Server
2003、2008
|
||
|
支持Windows XP、Vista、7
|
||
|
支持Redhat、Suse
Linux全系列
|
||
|
應用軟件
|
|
|
|
基于windows、linux環境下軟件全系列
|
||
|
報價
|
￥79,000元
|
4.分布式集群仿真計算方案
定位:100萬網格(500萬未知量)以上大規模網格模型計算
管理節點
型號 XASUN RS5 22758-A14B
主要配置:12核Xeon 2.66/48GB/QadroFX1800/450GSAS+2TB
配置明細
|
配件
|
品牌和型號
|
數量
|
|
CPU
|
6核Xeon
X56502.66G/12MB/6.4GTs
|
2
|
|
芯片組
|
intel
S5520 Chips
|
1
|
|
內存
|
8G
DDR3 1333 Reg ECC
|
6
|
|
顯卡
|
Nvidia Quadro FX1800
768MB
|
1
|
|
系統盤
|
450G
SAS 6Gbps
|
1
|
|
超級陣列
|
1TB
SAS 7.2K
|
2
|
|
光驅
|
DVD刻錄機
|
1
|
|
網卡
|
千兆以太
|
2
|
|
工作站平臺
|
XASUN SA6R416PAS(1000W
EPS)
|
1
|
|
噪音控制
|
靜音級(全速計算45分貝以內)
|
|
計算節點
型號 XASUN RS5 22448-T15i
主要配置 8核Xeon 2.4/48GB/500G SATA
配置明細
|
配件
|
品牌和型號
|
數量
|
|
CPU
|
四核Xeon E56202.4G/12MB/5.86GTs
|
2
|
|
芯片組
|
intel
S5520 Chips
|
|
|
內存
|
4G
DDR3 1333 Reg ECC
|
12
|
|
顯卡
|
集成
|
1
|
|
系統盤
|
500G
SATA企業級
|
1
|
|
光驅
|
DVD
|
1
|
|
網卡
|
千兆以太端口
|
2
|
|
工作站平臺
|
XASUN STEU416P5S
|
1
|
|
噪音控制
|
靜音級(全速計算45分貝以內)
|
|
全套設備
|
NO
|
品牌和型號
|
數量
|
|
1
|
管理節點
|
1
|
|
2
|
計算節點
|
4
|
|
3
|
8口千兆交換機
|
1
|
|
4
|
8口KVM
|
1
|
|
5
|
42U機柜
|
1
|
|
6
|
|
|
|
性能指標
|
||
|
分布式集群
|
浮點運算速度每秒3072億次,升級CPU可達6394億次/秒
|
|
|
|
內存總容量192GB,可擴充到768GB
|
|
|
管理節點
|
浮點運算速度每秒1277億次
|
|
|
|
內存總容量 48GB,支持最新6通道
|
|
|
|
硬盤IOPS
400次/秒,IO帶寬200MB/S
|
|
|
|
幾何三角形處理:2.86億/秒 像素填充率:176億/秒
|
|
|
|
支持32X全景反鋸齒(FSAA)
|
|
|
|
支持30位色彩精度
|
|
|
|
768MB GDDR3顯存
|
|
|
|
系統盤IO讀寫帶寬1200MB/S,IOPS 400次/秒
|
|
|
|
通過匯聚功能,實現20Gbps
|
|
|
合計
|
180,000元
|
