你真的了解你的手機？ — 你手機有天線嗎？

2016-11-03  by:CAE仿真在線  來源:互聯網

當你每天在用智能手機打電話、發短信、玩兒網絡游戲、轉微博等等一系列的溝通行為的時候,有沒有想到過,這一切的一切都是通過手機上的天線模塊來實現的。如果沒有天線,智能手機將變成一臺單機游戲機。

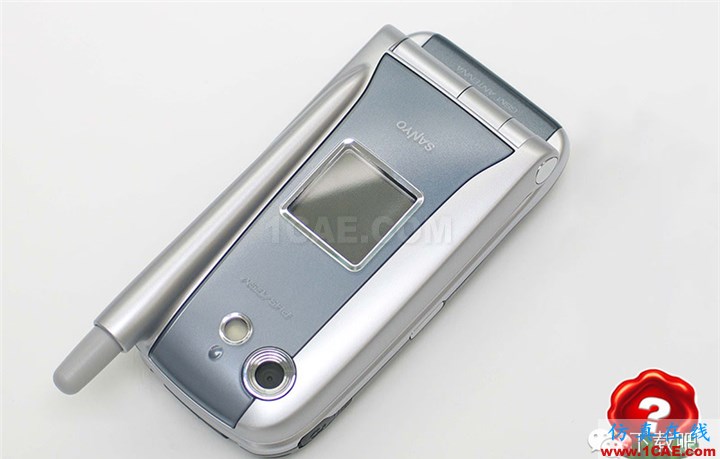

很久很久之前,手機剛剛誕生的時候,天線是這個樣子的:

這種長長長長長到天邊的設計是受到當時的天線技術以及工藝水平限制的,當然也有可能是符合當時人們的審美觀的-_-#。

再后來,手機越做越小,人們覺得天線也應該一起變小點兒了,又或者是不小心把天線折斷的人太多了,總之,它變成了這樣:

然后,手機開始了智能時代,超薄、科技感等要求已經不允許天線像柱子一樣延伸到手機外部了,于是,它放置到了手機內部。

現在你和人們聊起手機的天線,有的人甚至會問你:“天線?我的手機沒有天線,什么時代了有機還有天線。”

額......其是天線還是有的,眼鏡貼到眼睛上就叫隱形眼鏡,天線放到手機內部就叫內置天線。

簡單說一下內置天線大體有這么兩種:PIFA天線和MONOPOLE天線。

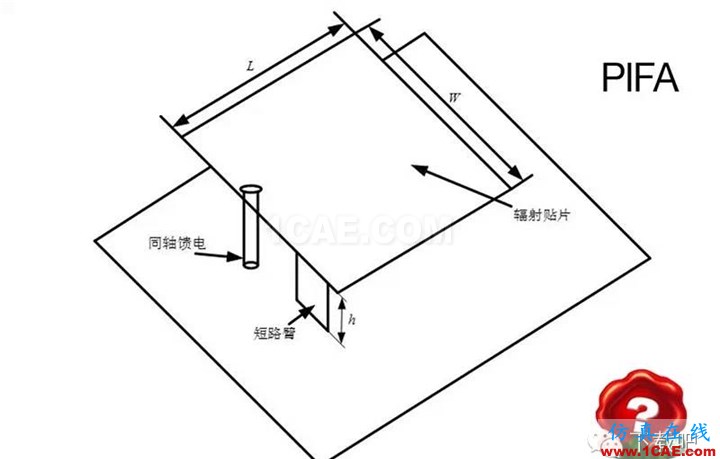

PIFA天線如按要求設計環境結構,電性能相當優越,包括SAR(Specific Absorption Rate特殊吸收比率 ,主要測量人體吸收手機輻射量的多少)指標,是內置天線首選方案。

適用于有一定厚度手機產品,折疊、滑蓋、旋蓋、直板機。

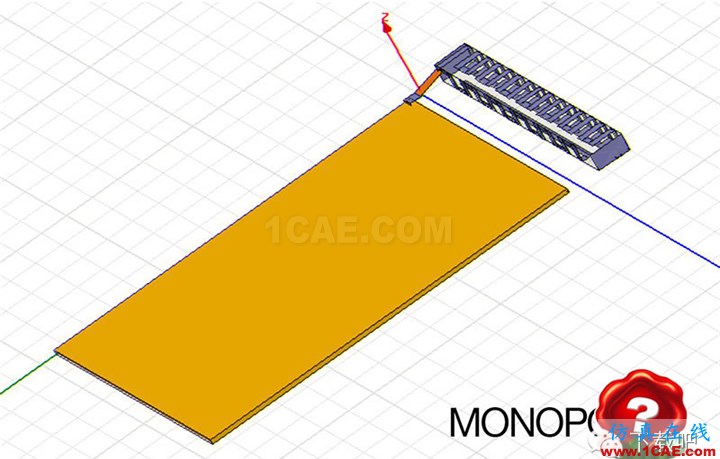

MONOPOLE天線如按要求設計環境結構,電性能可達到較高的水平。缺點是SAR稍高。不適用折疊、滑蓋機,在直板機和超薄直板機上有優勢。

下面來看一下幾款手機的內置天線。

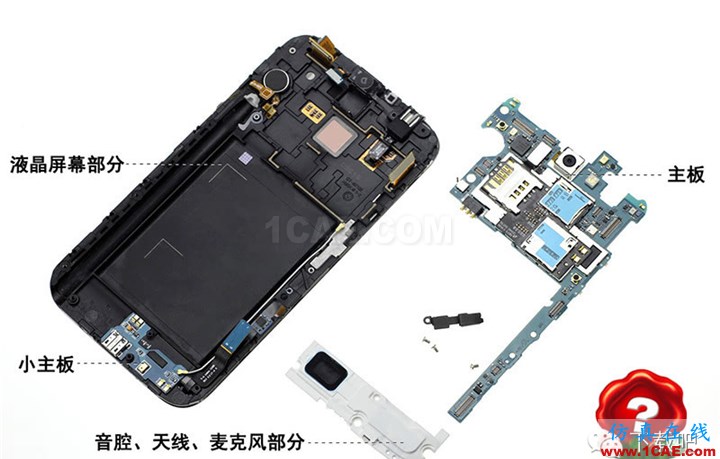

三星Galaxy Note 2:

底部白色的部分就是天線模塊。

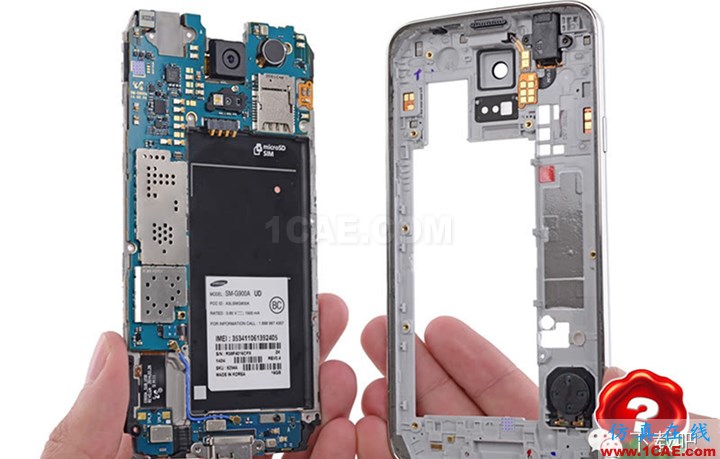

三星Galaxy S5:

紅色:SWEP GRG28天線切換模塊

橙色(大):高通WTR1625L射頻收發器

橙色(小):高通WFR1620接收器

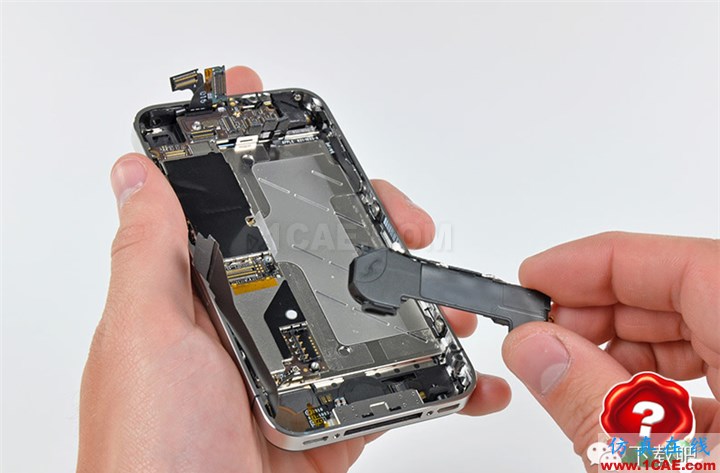

iPhone 4S:

iPhone 4S也將天線放到了手機底部,但與Note2不同的是它還有外接金屬天線。

iPhone 6:

iPhone 6的天線則被移到了手機上方,同樣的,其金屬后殼被殘忍的分割開來。

上述的圖例只是列舉了民間拆截圖給出的天線模塊,但天線模塊通常不僅僅只有一個,由于GPS、WIFI天線模塊和GSM、CDMA等天線模塊使用的頻段不同,因此手機往往會有兩個或以上的天線模塊。如果想了解更多,歡迎前來石客社區交流。
